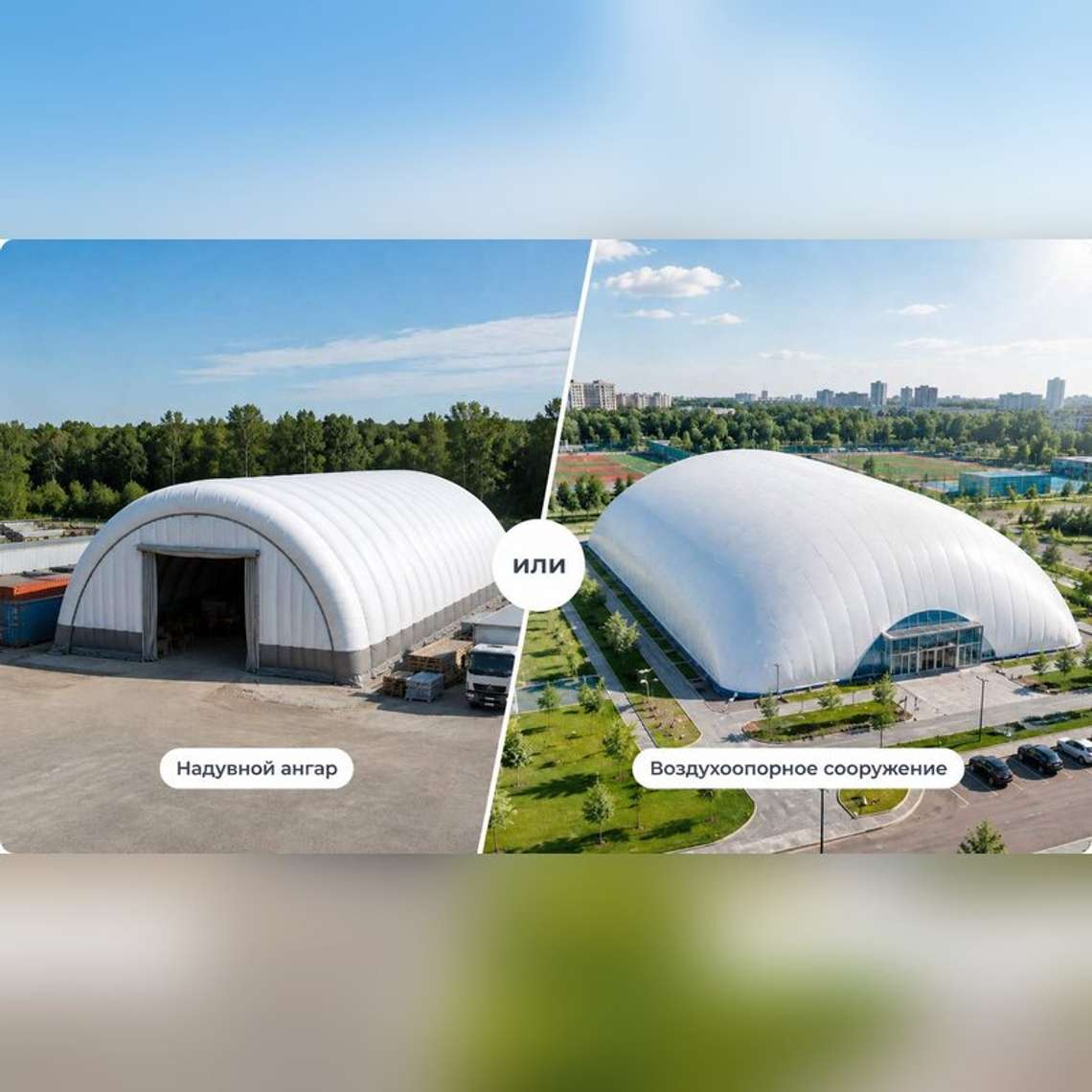

Ангар или воздухоопорное сооружение
Со стороны обе конструкции выглядят похоже: большой лёгкий свод без внутренних колонн, никакого капитального строительства. Но держатся они на совершенно разных принципах — и от этого зависят фундамент, двери, вентиляция, отопление и то, что будет с сооружением в аварийной ситуации. Разбираем на схемах и реальных фото, чем они отличаются и какая конструкция подойдёт именно под вашу задачу.
Если видели похожие конструкции с металлическим каркасом под тентом (без надувных элементов вообще) — это третий, отдельный тип, каркасно-тентовые сооружения. Мы специализируемся на надувных решениях, поэтому в этой статье сравниваем именно два надувных типа — ангар и воздухоопорное сооружение.
Два принципиально разных изделия

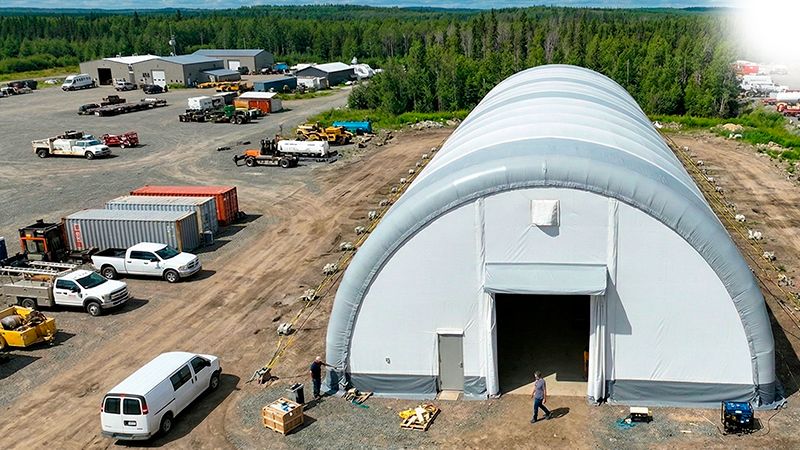

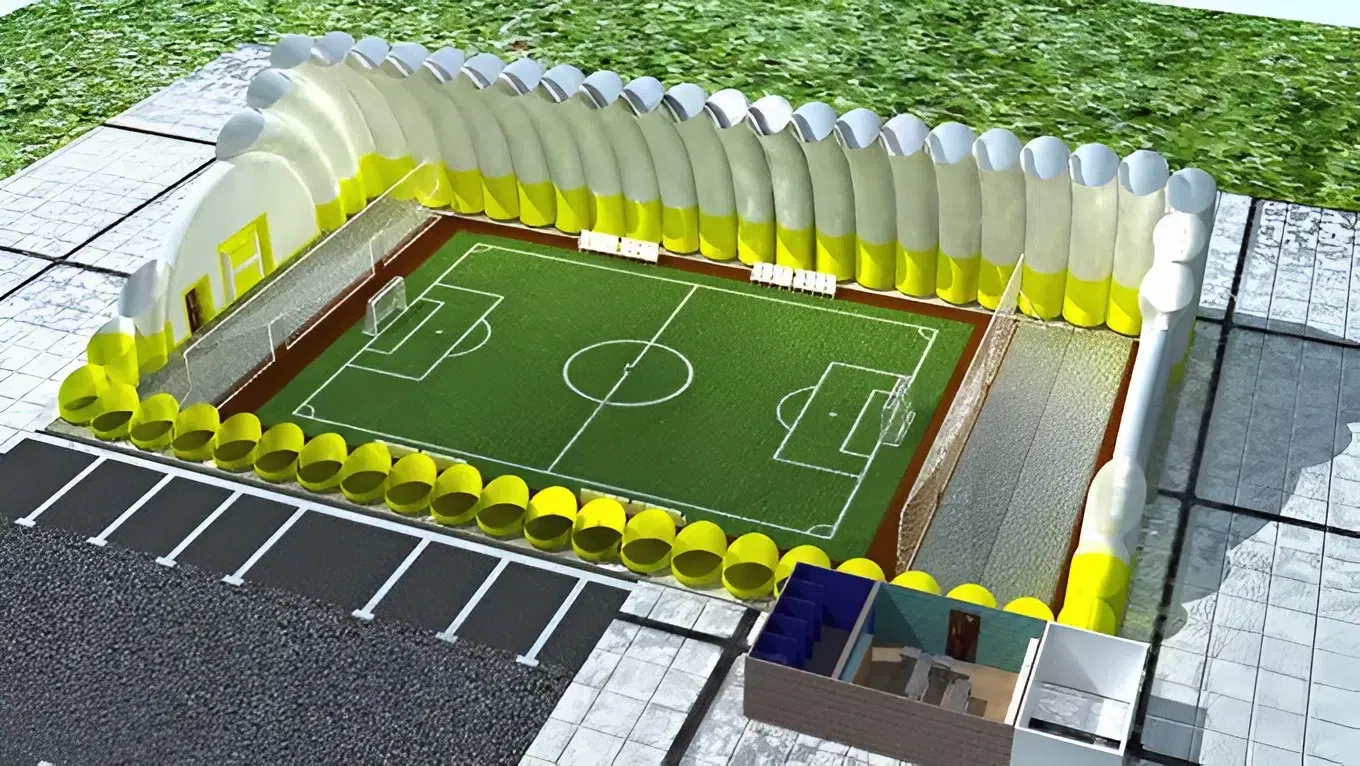

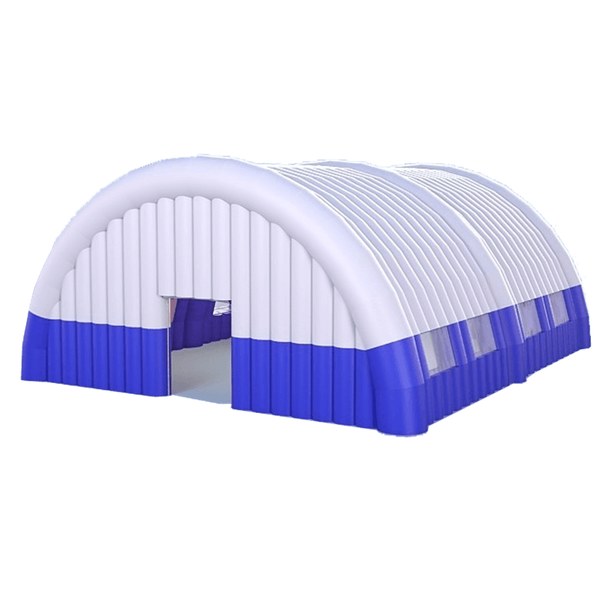

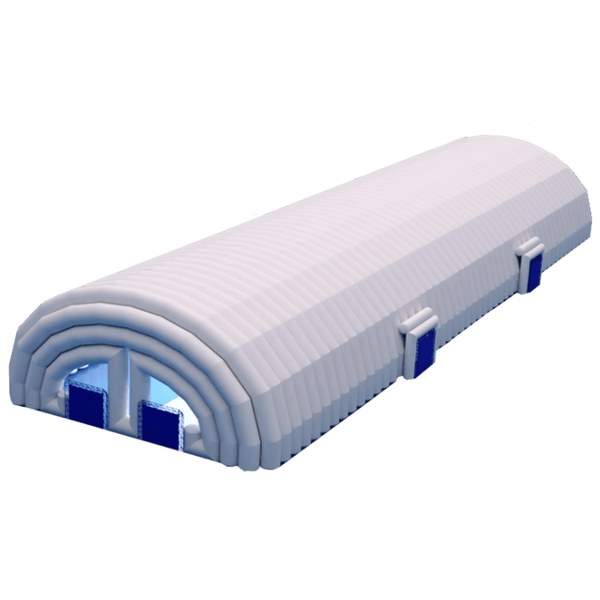

Надувной арочный ангар
Каркас из накачанных труб-арок — по сути, палатка на надувных дугах. Давление воздуха работает только внутри самих труб. Внутри здания — обычный атмосферный воздух: обычные двери, обычные ворота, никакого фундамента.

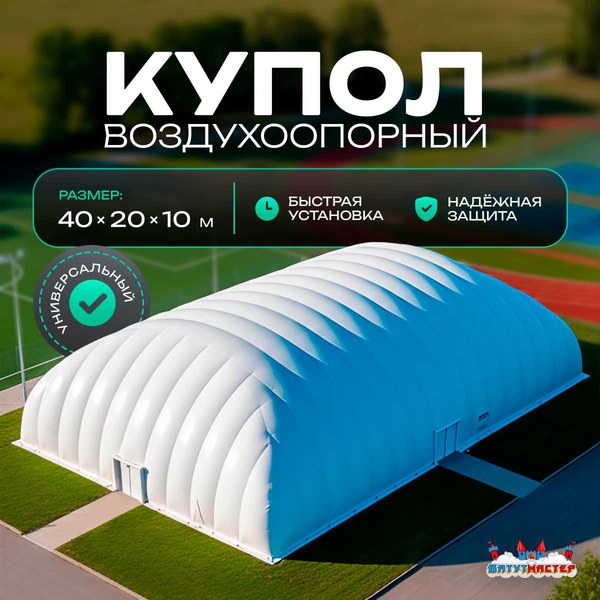

Воздухоопорное сооружение
Единая мембранная оболочка вообще без каркаса. Держится за счёт того, что воздух внутри всего здания находится под небольшим избыточным давлением — вентиляторы гонят воздух непрерывно. Заходить можно только через шлюзовые двери, иначе давление уйдёт.
Чем они отличаются — сразу по всем пунктам
Прежде чем разбирать каждый узел подробно — вот полная картина различий одним взглядом. Дальше в статье объясняем, почему это так, на схемах и реальных фото.
| Характеристика | Надувной арочный ангар | Воздухоопорное сооружение |
|---|---|---|
| Как держит форму | Каркас из накачанных труб-арок | Избыточное давление воздуха во всём здании |
| Фундамент | Не требуется | Требуется (ленточный или мобильное основание) |
| Вход и выход | Обычные двери и ворота | Только шлюзовые двери / дверь-вертушка |
| Вентиляция | Не требуется для устойчивости | Работает непрерывно, это несущий элемент |
| При отключении электричества | Продолжает стоять | Начинает оседать без резервного генератора |
| Повреждение оболочки | Сдувается одна труба, здание стоит | Требует немедленного реагирования автоматики |
| Монтаж | От нескольких дней, минимум подготовки площадки | Дольше: бетонные работы + монтаж оболочки |
| Срок службы | До 20 лет | До 50 лет |
| Разрешение на строительство | Не требуется | Не требуется |
| Большие пролёты без внутренних опор | Ограничены диаметром труб | Практически не ограничены |
Оба типа конструкций не требуют разрешения на строительство и относятся к быстровозводимым сооружениям.
В чём принципиальная разница
Это главный вопрос, который стоит понять перед выбором — из него следуют все остальные отличия.
Представьте палатку на надувных дугах: сама дуга — плотная и упругая, а воздух внутри палатки — обычный, комнатный. У ангара так же: несущие трубы-арки накачаны и держат форму свода, а пространство под сводом ничем не отличается от воздуха на улице.
Это похоже на большой воздушный шар в форме здания: каркаса нет вообще, вместо него — тонкая мембранная оболочка. Она стоит только потому, что воздух внутри всего объёма здания чуть выше атмосферного давления — примерно как в шине, только разница в давлении гораздо меньше.
Что такое воздухоопорное сооружение
Схема 1. У ангара избыточное давление держит только трубу-каркас. У воздухоопорного сооружения — весь внутренний объём здания.

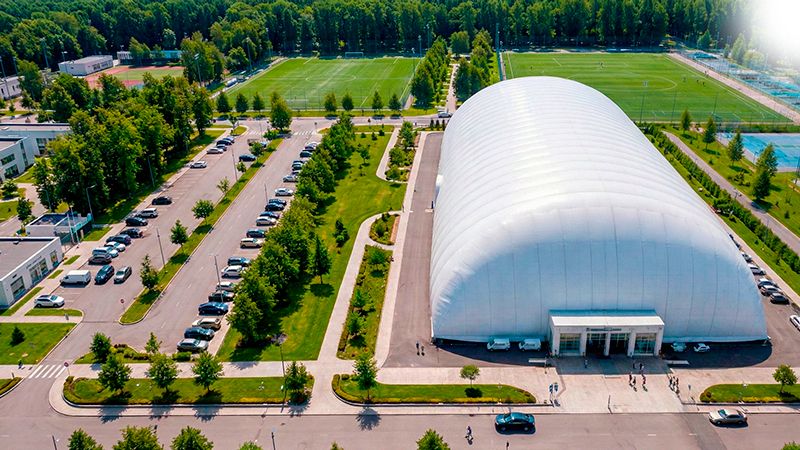

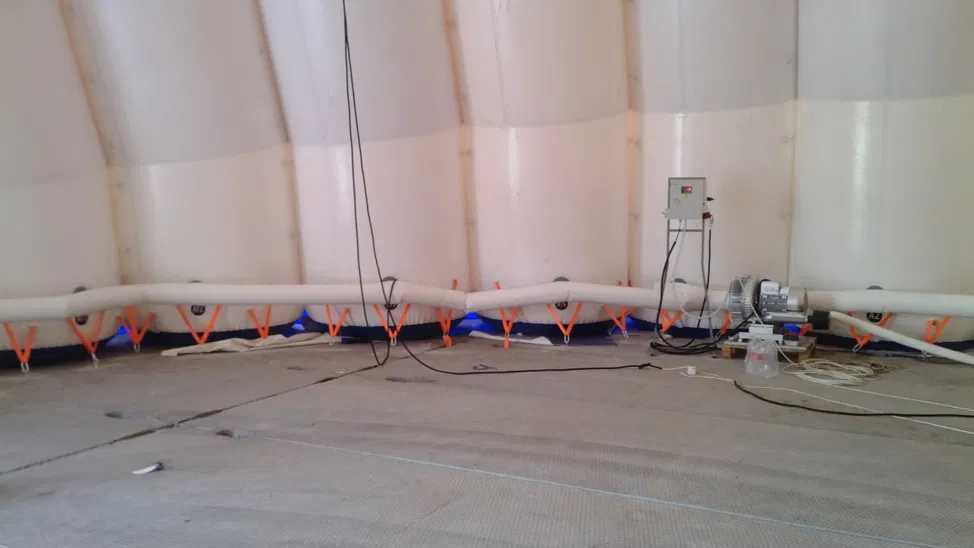

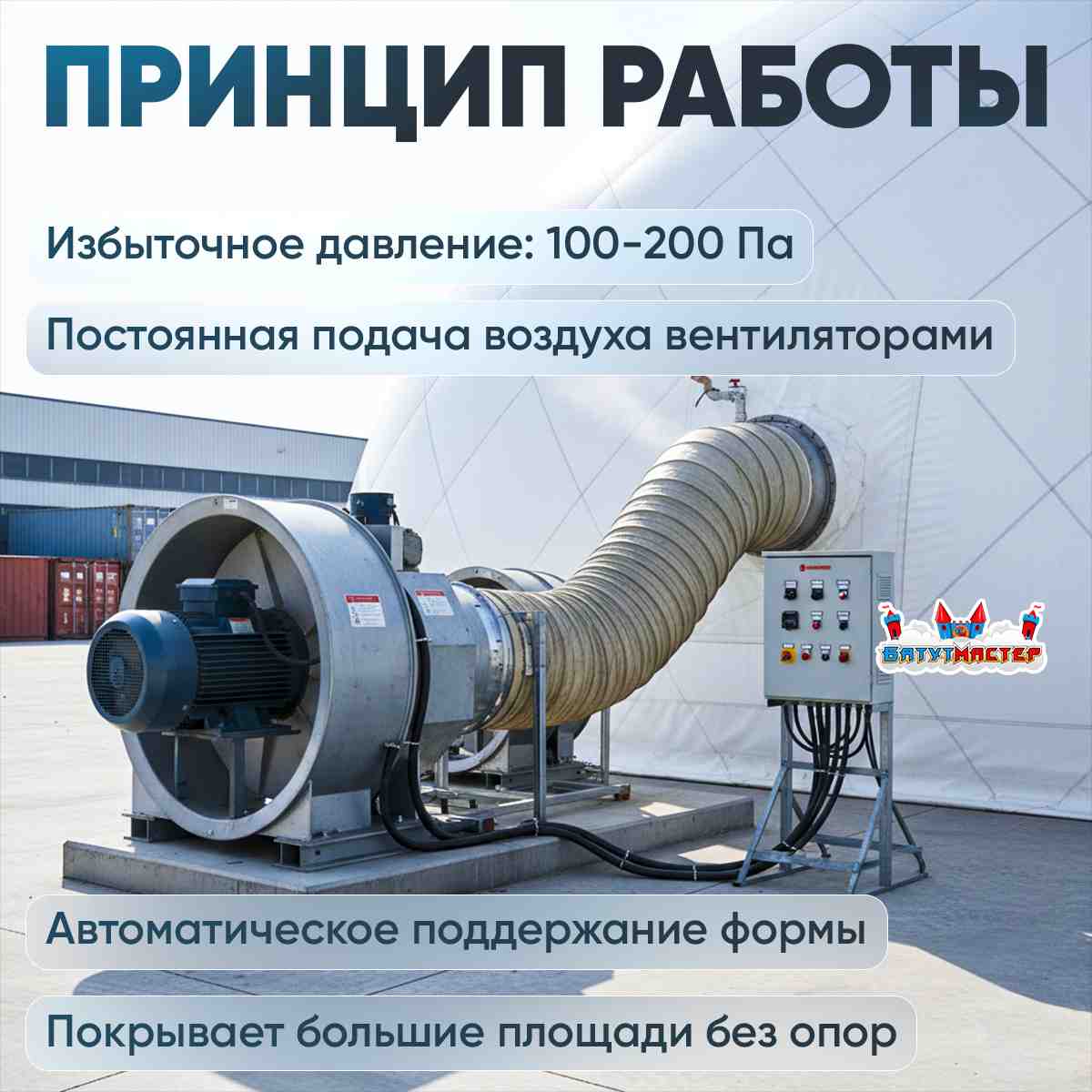

Принцип работы на реальном объекте
Как устроена каждая конструкция
Разрезы показывают, из чего фактически состоит каждое сооружение и где расположены ключевые узлы.
Ангар в разрезе

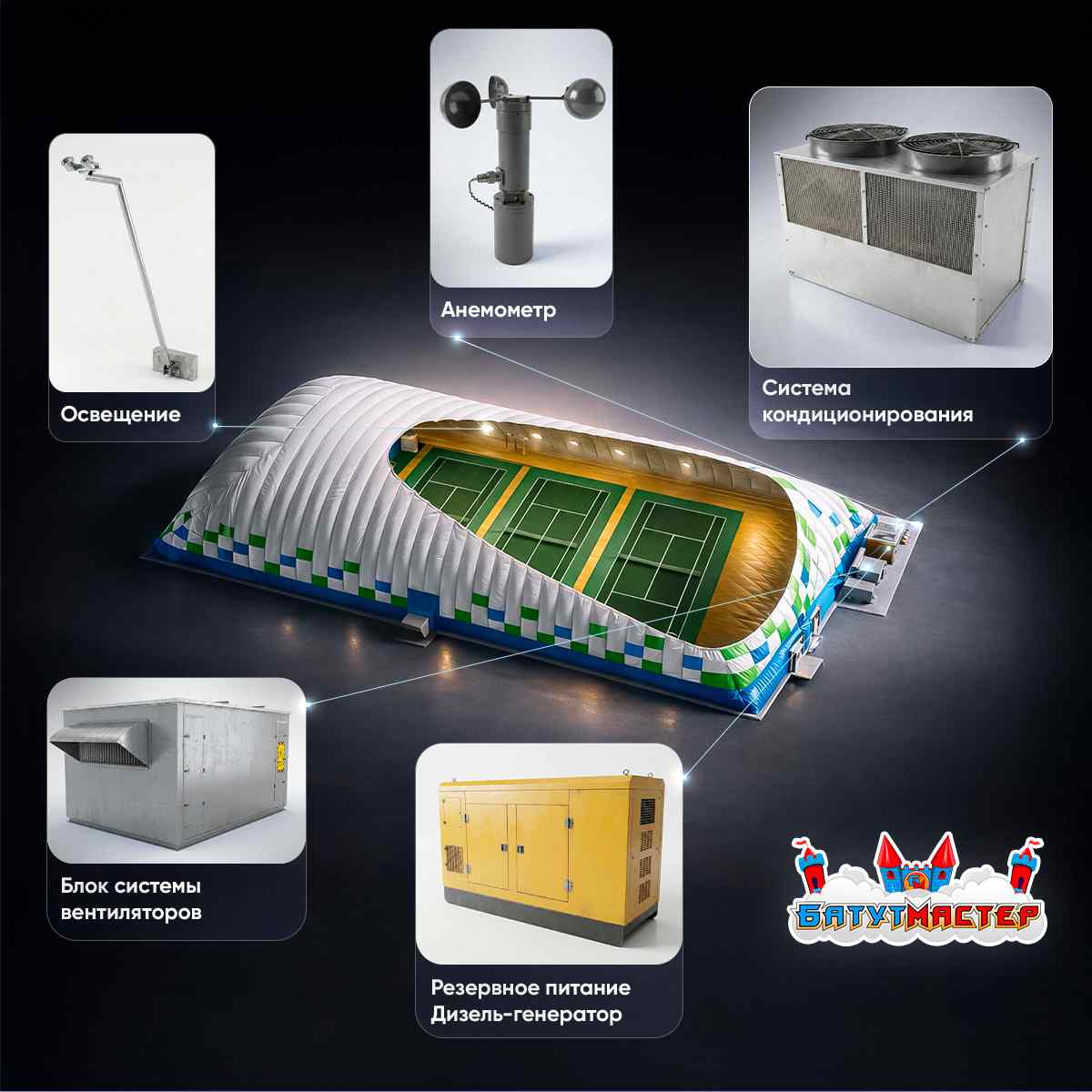

Воздухоопорное сооружение — инженерные системы
На реальном объекте (крытые теннисные корты) хорошо видно, где расположены ключевые узлы.

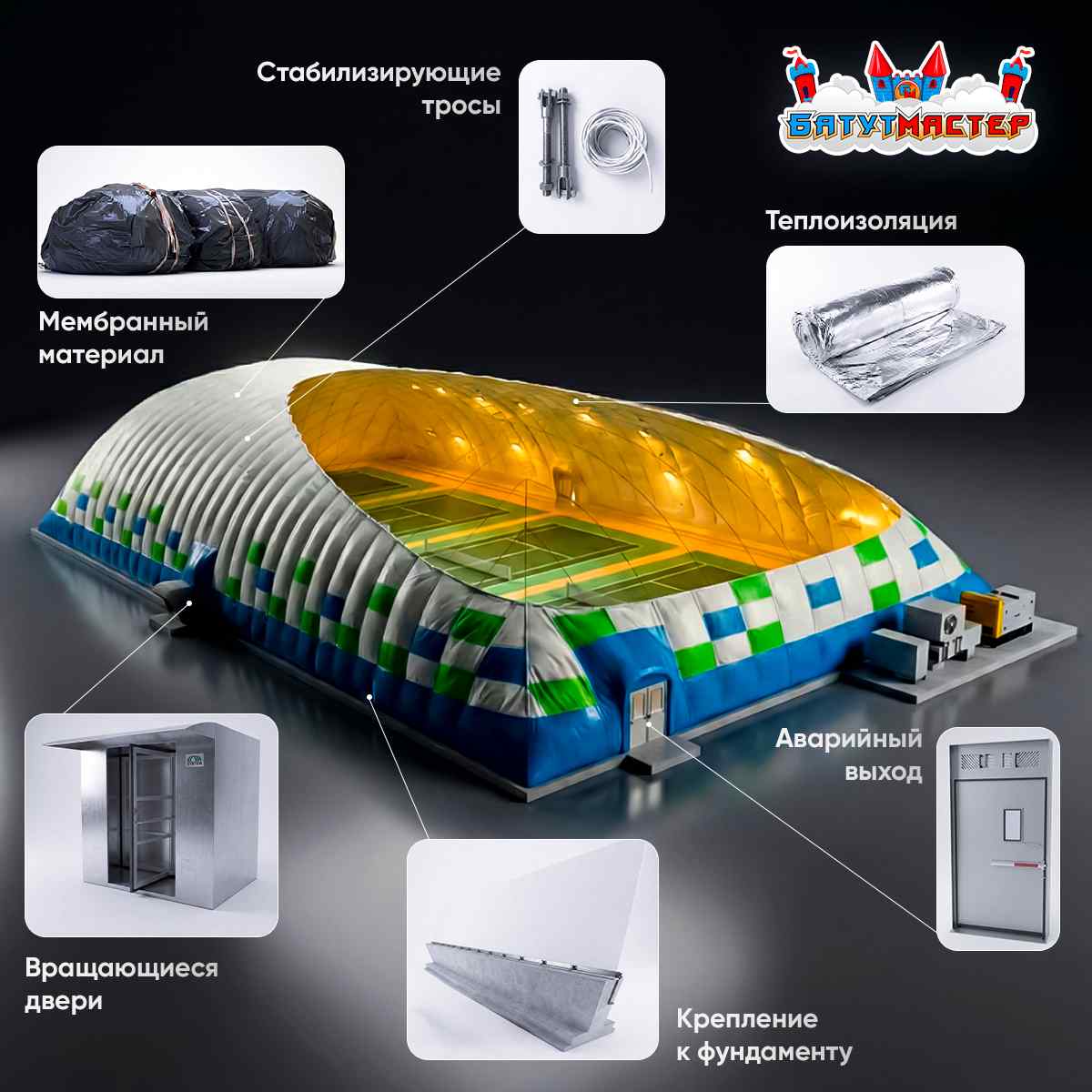

Материалы и узлы оболочки

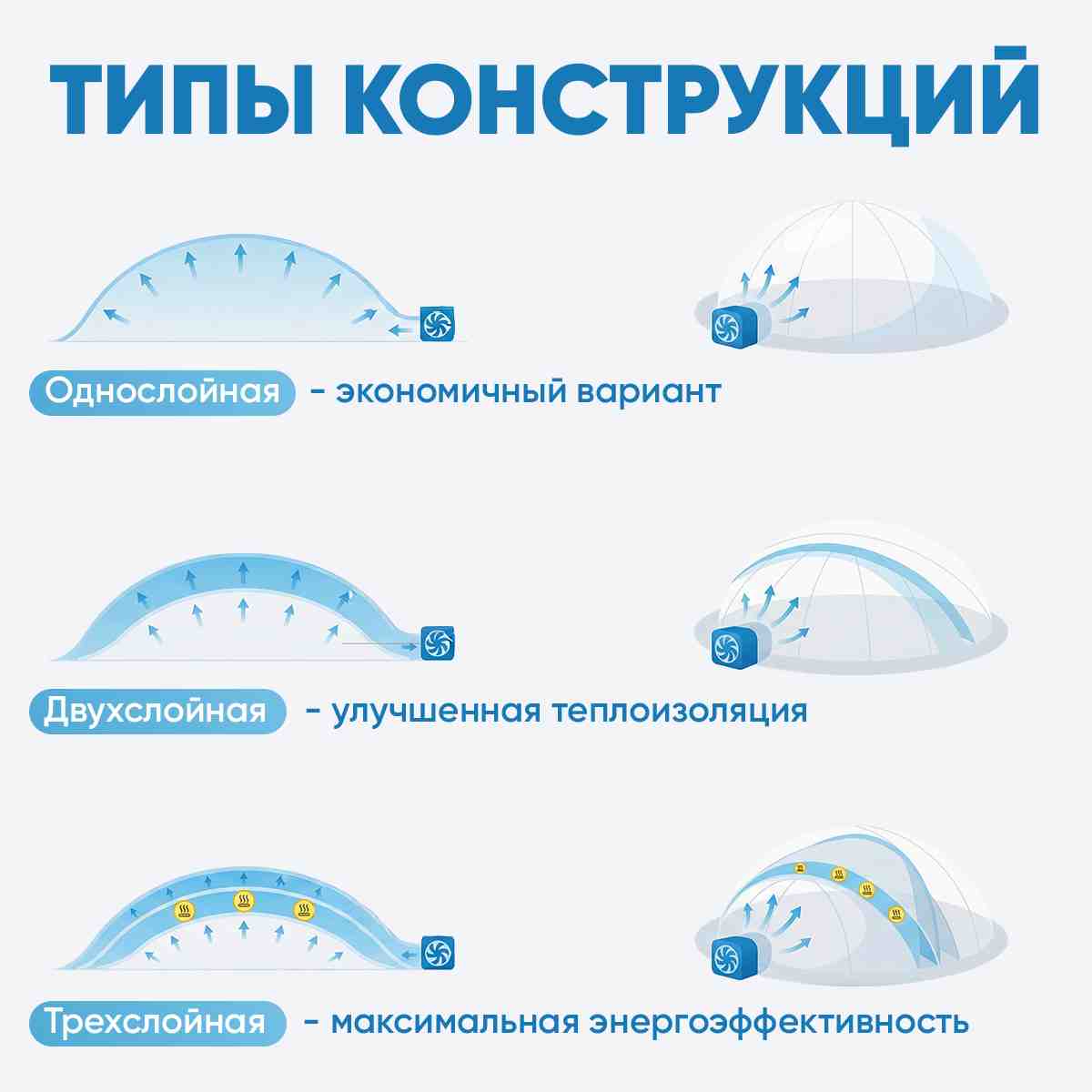

Один, два или три слоя оболочки
У воздухоопорного сооружения можно выбрать не только материал, но и «слойность» самой оболочки — от этого напрямую зависит теплоизоляция.

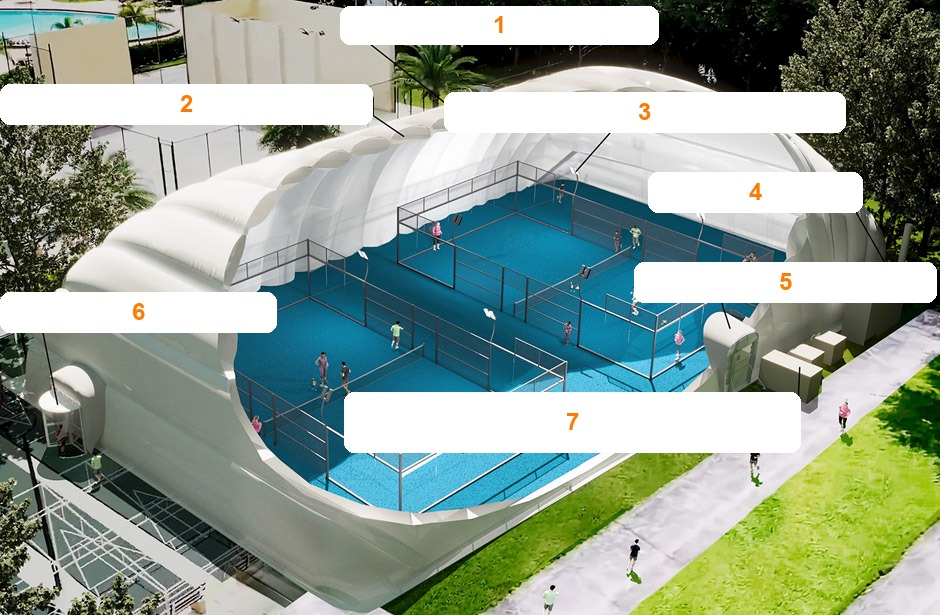

Ещё один реальный пример — крытые корты изнутри
- 1Защитная оболочка (тент)Наружная мембрана — ПВХ с PVDF-покрытием
- 2Система теплоизоляцииСтекловата между наружной и внутренней мембраной
- 3Система освещенияСветильники крепятся к внутренней мембране или тросам
- 4Вентиляция и климат-контрольПоддерживает давление и подаёт тёплый воздух
- 5Аварийный выходОбязательный запасной выход на каждом объекте
- 6Дверь-вертушка (входная группа)Постоянный проход без потери давления

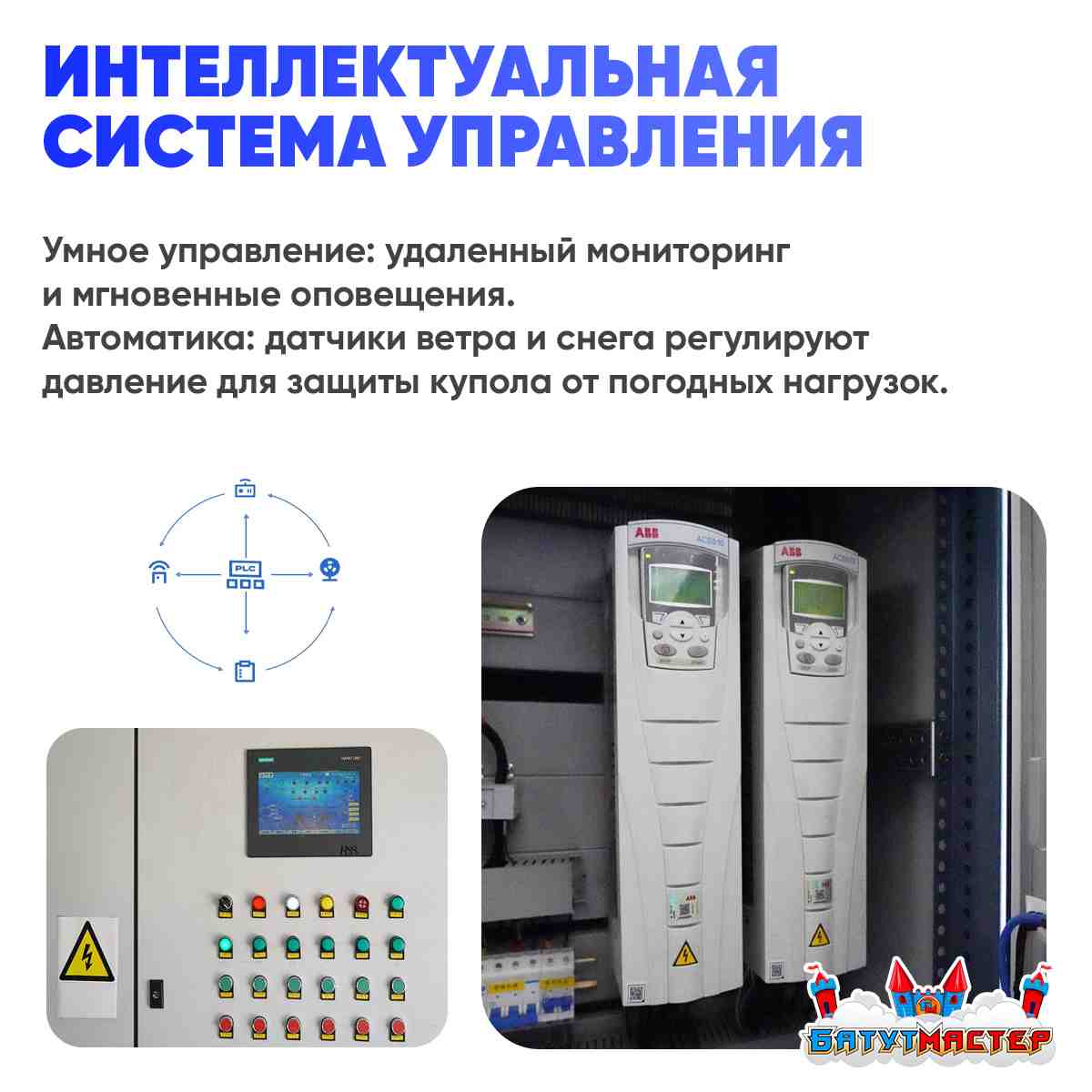

- 7Система контроля давленияДатчики Dwyer + автоматика поддержания баланса

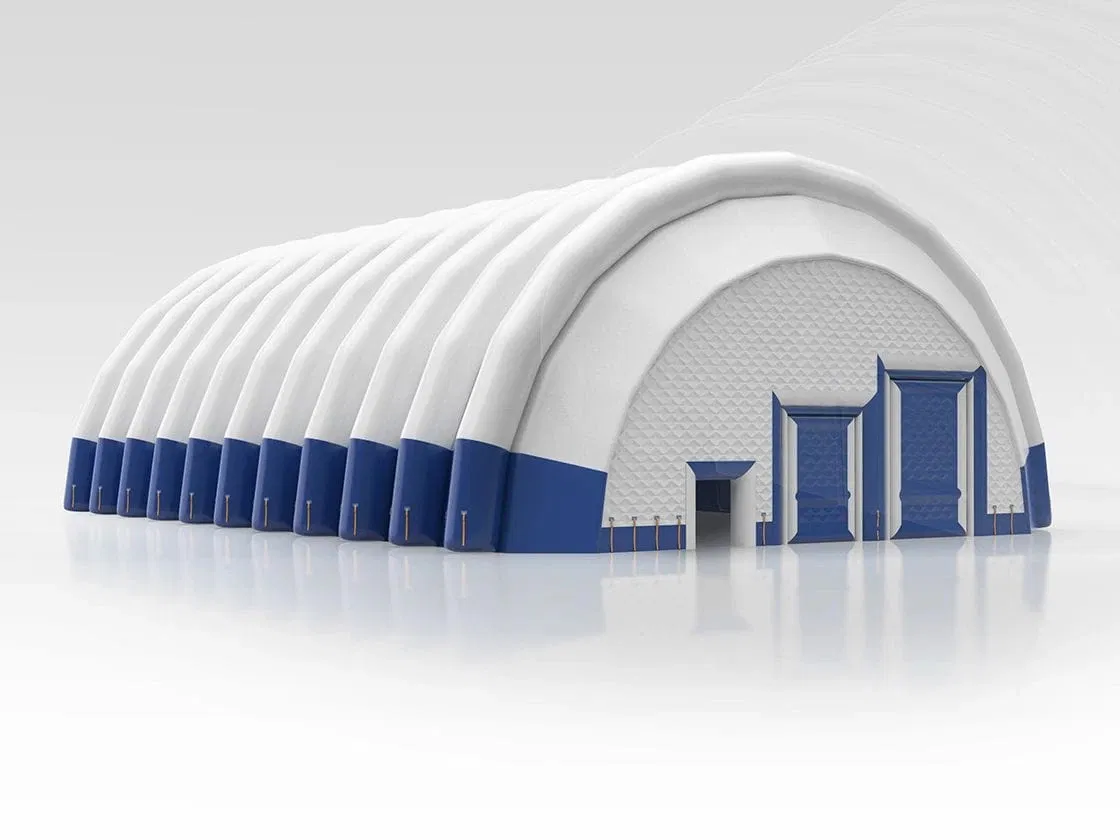

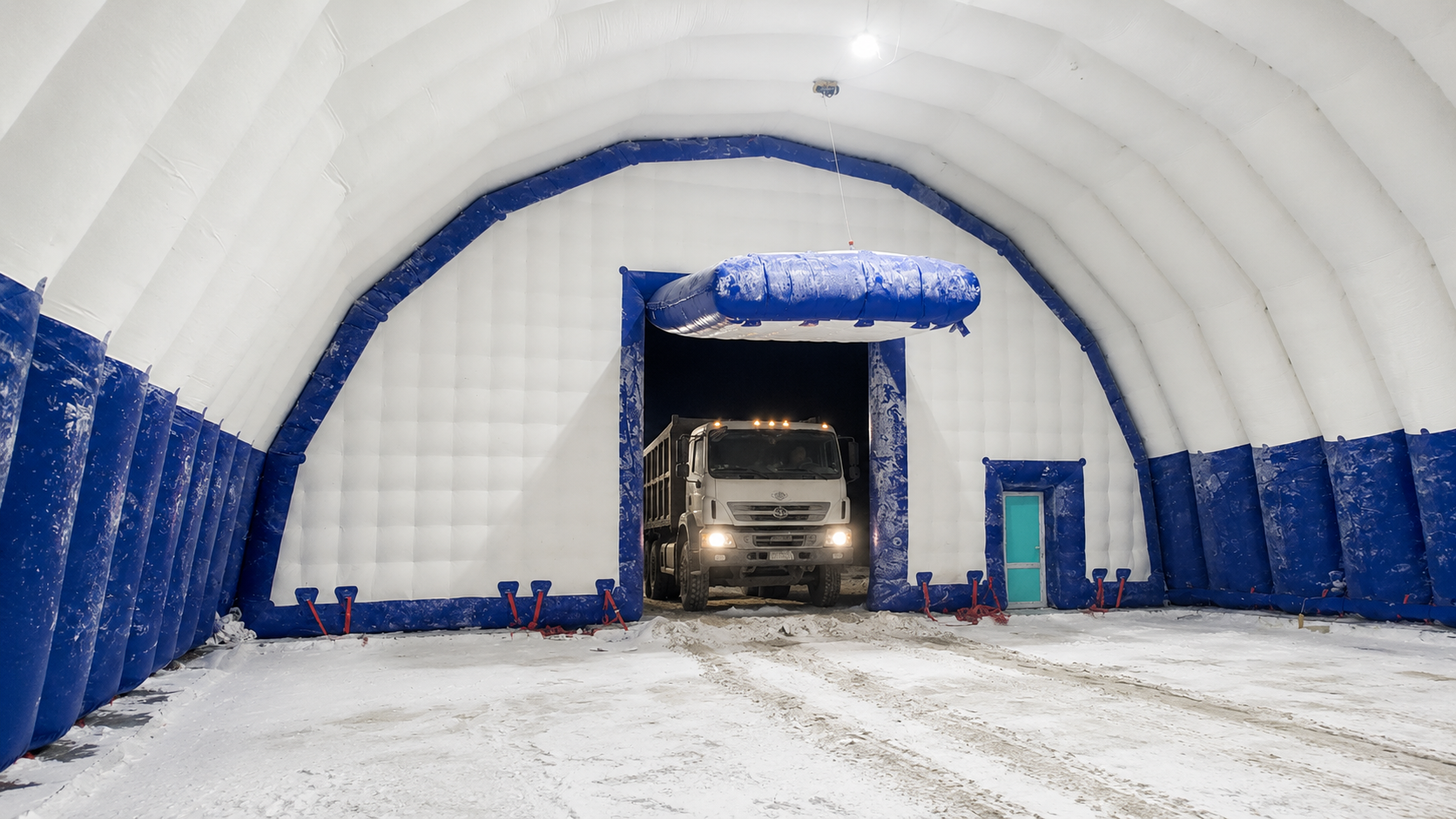

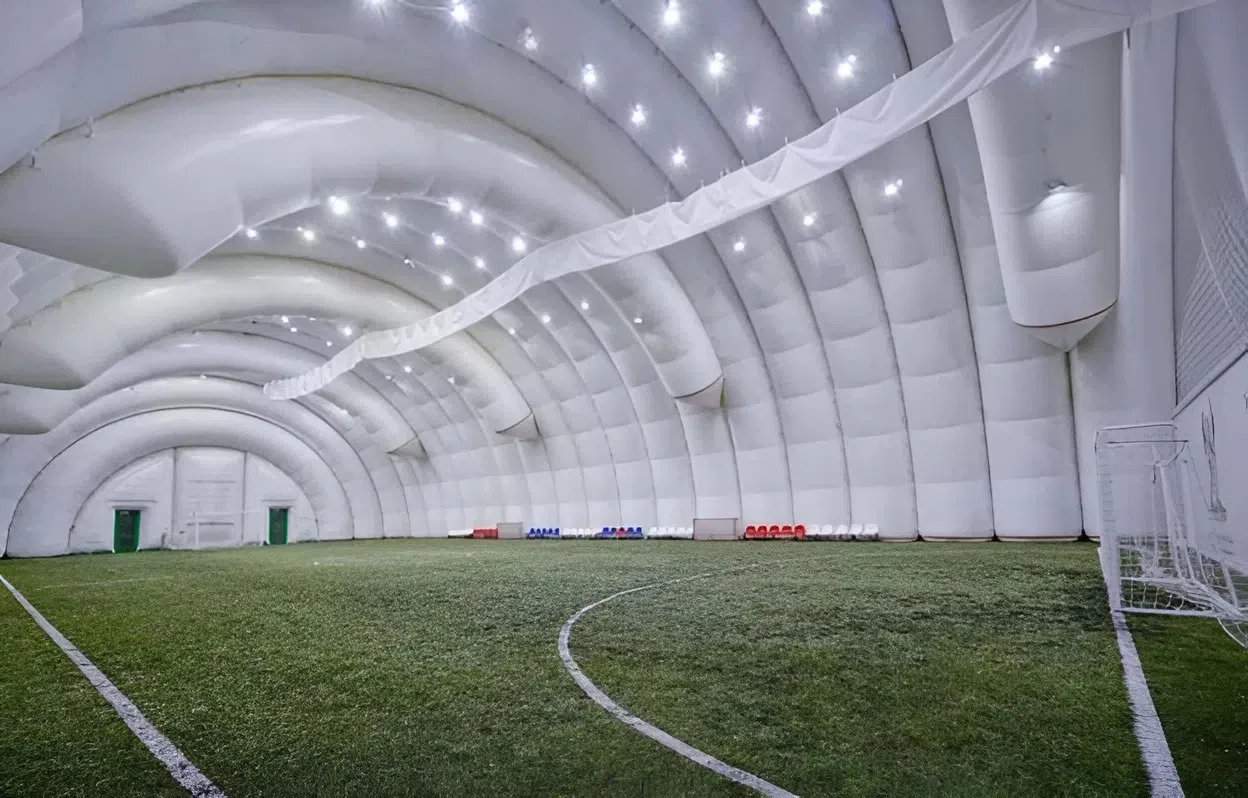

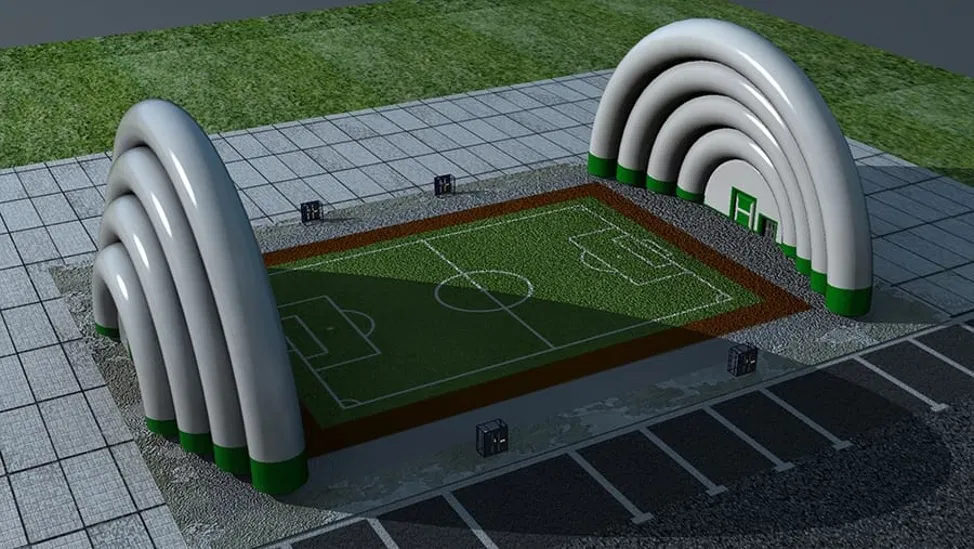

Из чего собран ангар
Секции соединяются последовательно и стягиваются между собой — форма готового ангара складывается из одинаковых элементов.
| Материал | Ангар | Воздухоопорное |
|---|---|---|
| Несущие трубы-арки | ПВХ плотностью до 900 г/м², морозостойкость до −60 °C | — |
| Верхний тент | ПВХ плотностью до 900 г/м² (только для варианта с тентом) | — |
| Наружная мембрана | — | Полиэфирная ткань с PVDF-покрытием, плотность до 1500 г/м² |
| Внутренняя мембрана | — | Плотность до 850 г/м² |
| Утепление | По запросу, отдельным слоем | Стекловата до 100 мм, класс A |
Какой материал оболочки выбрать для ангара
Материал ангара подбирают не только по морозостойкости, но и по тому, как долго и как часто сооружение будет стоять на одном месте.

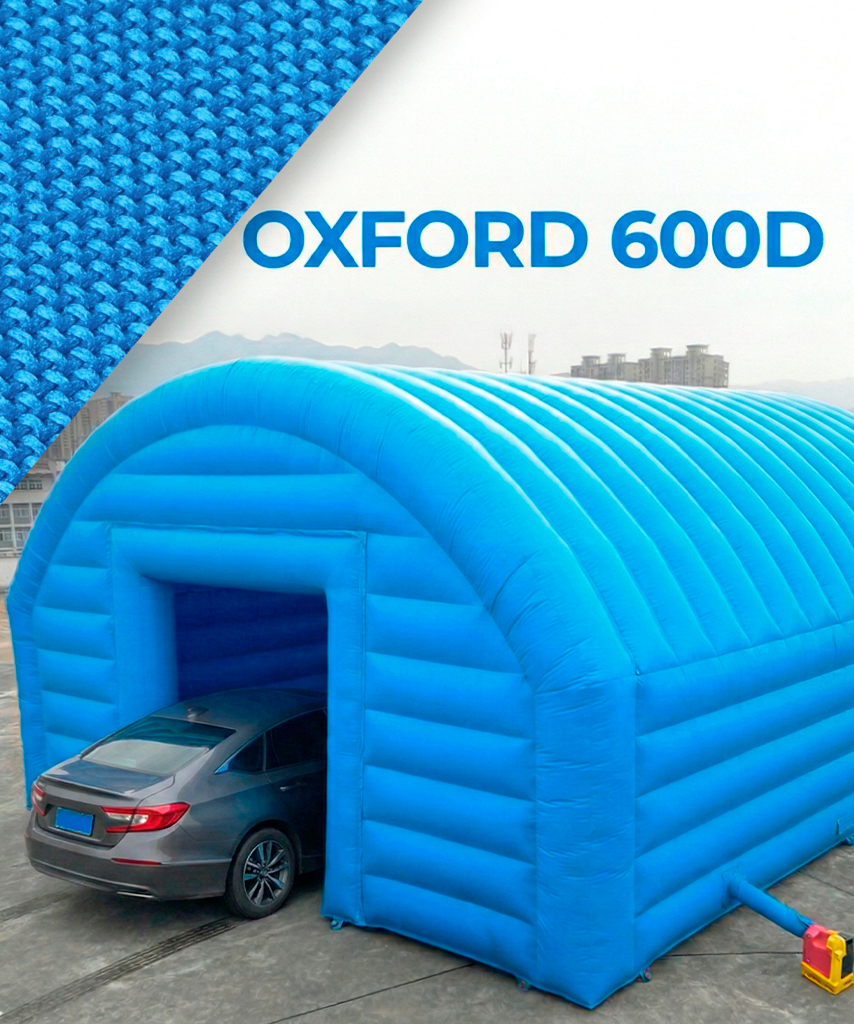

Oxford 600D
Самый лёгкий и доступный вариант. Для разового или сезонного использования, быстрый монтаж и демонтаж.

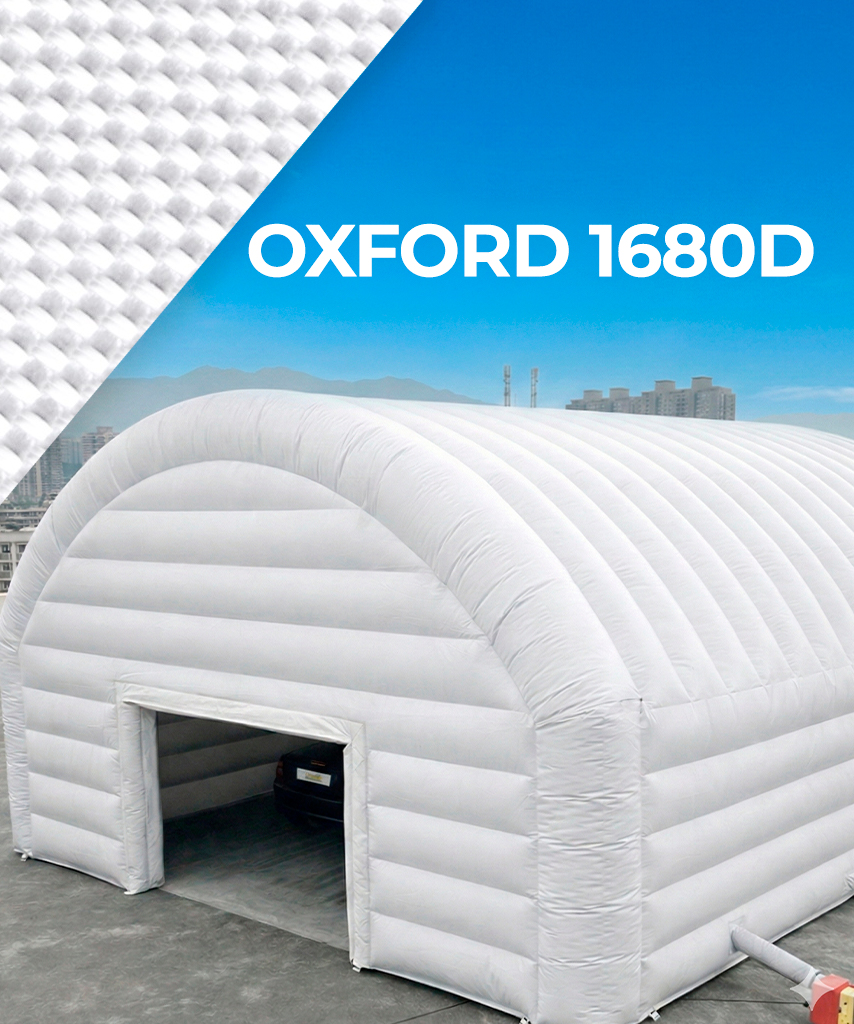

Oxford 1680D
Плотнее и износостойче 600D. Для регулярной сборки-разборки, где важна надёжность материала.

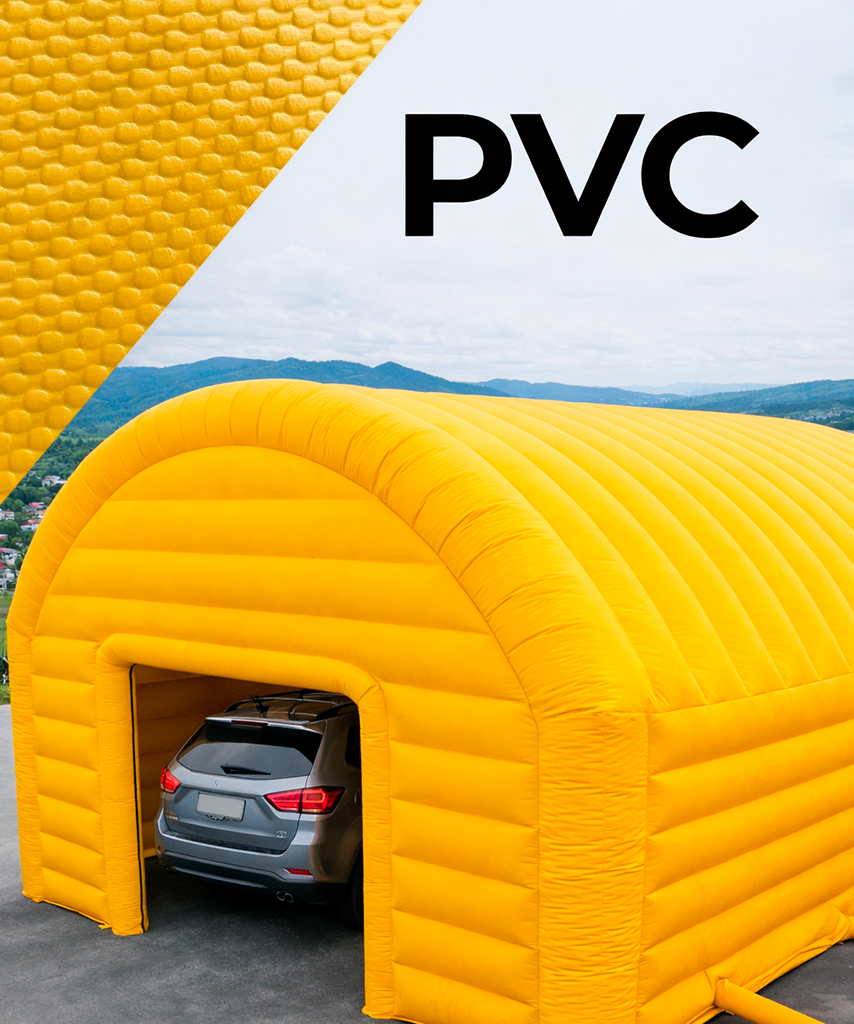

ПВХ, постоянная подкачка
Срок службы до 20 лет. Компрессор работает непрерывно, материал легче, чем у герметичного контура.

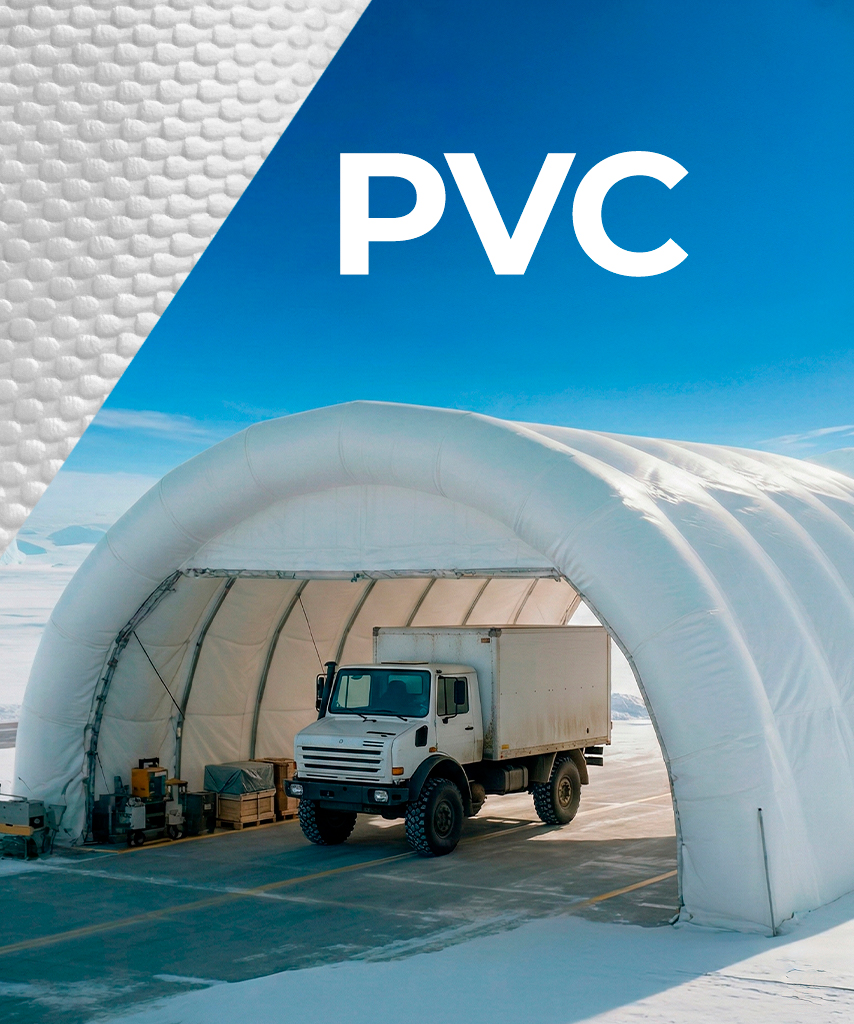

ПВХ, герметичный контур
Срок службы до 20 лет. Компрессор включается на пару минут 2–4 раза в сутки — лучшая теплоизоляция и самая экономичная эксплуатация.
Чем чаще планируются переезды ангара — тем важнее лёгкость и вес материала: для частых перемещений выбирают Oxford, для стационарной круглогодичной эксплуатации — ПВХ.

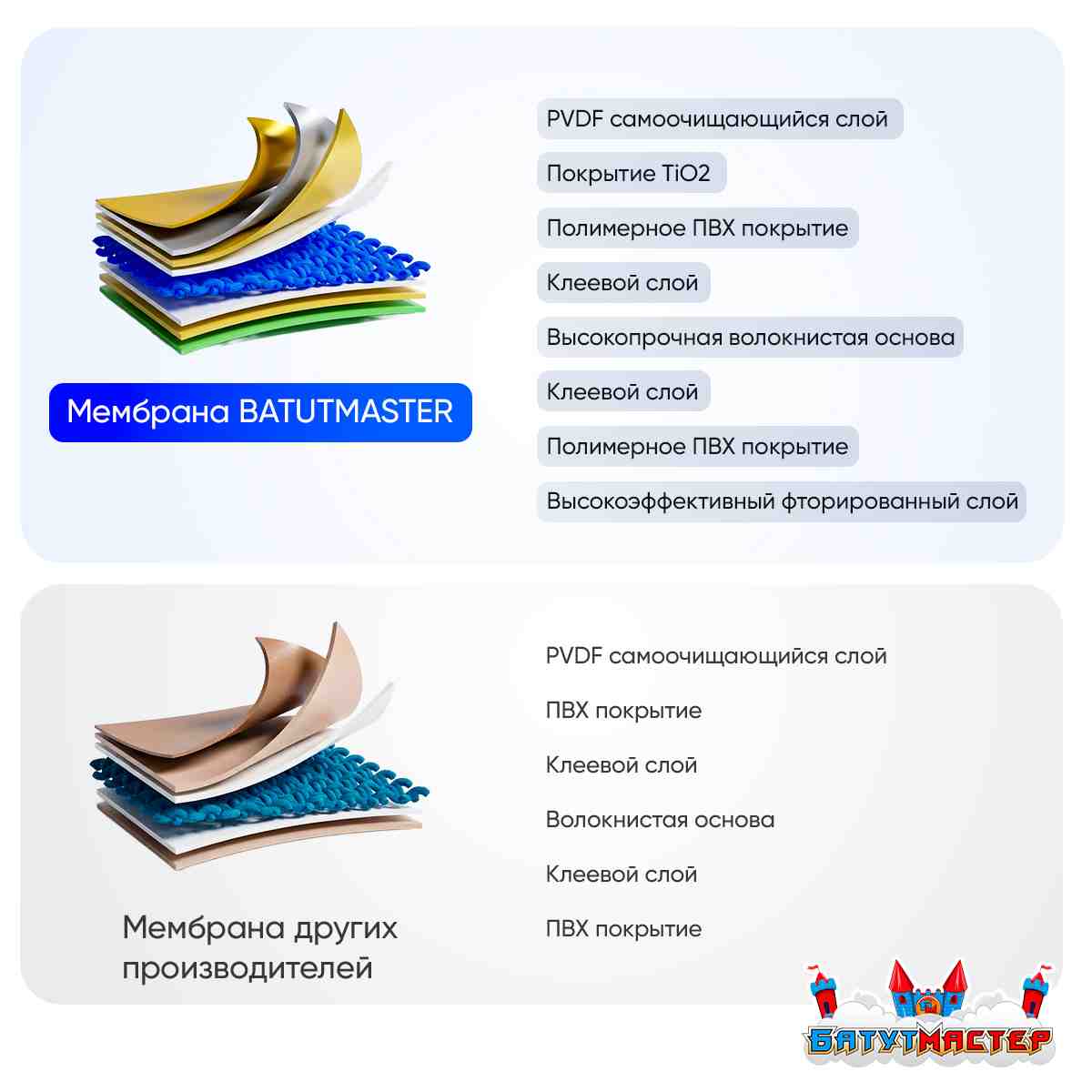

Свойства и прочность мембраны воздухоопорного сооружения
Узел дверей
Разница в давлении напрямую определяет, какие двери можно ставить.

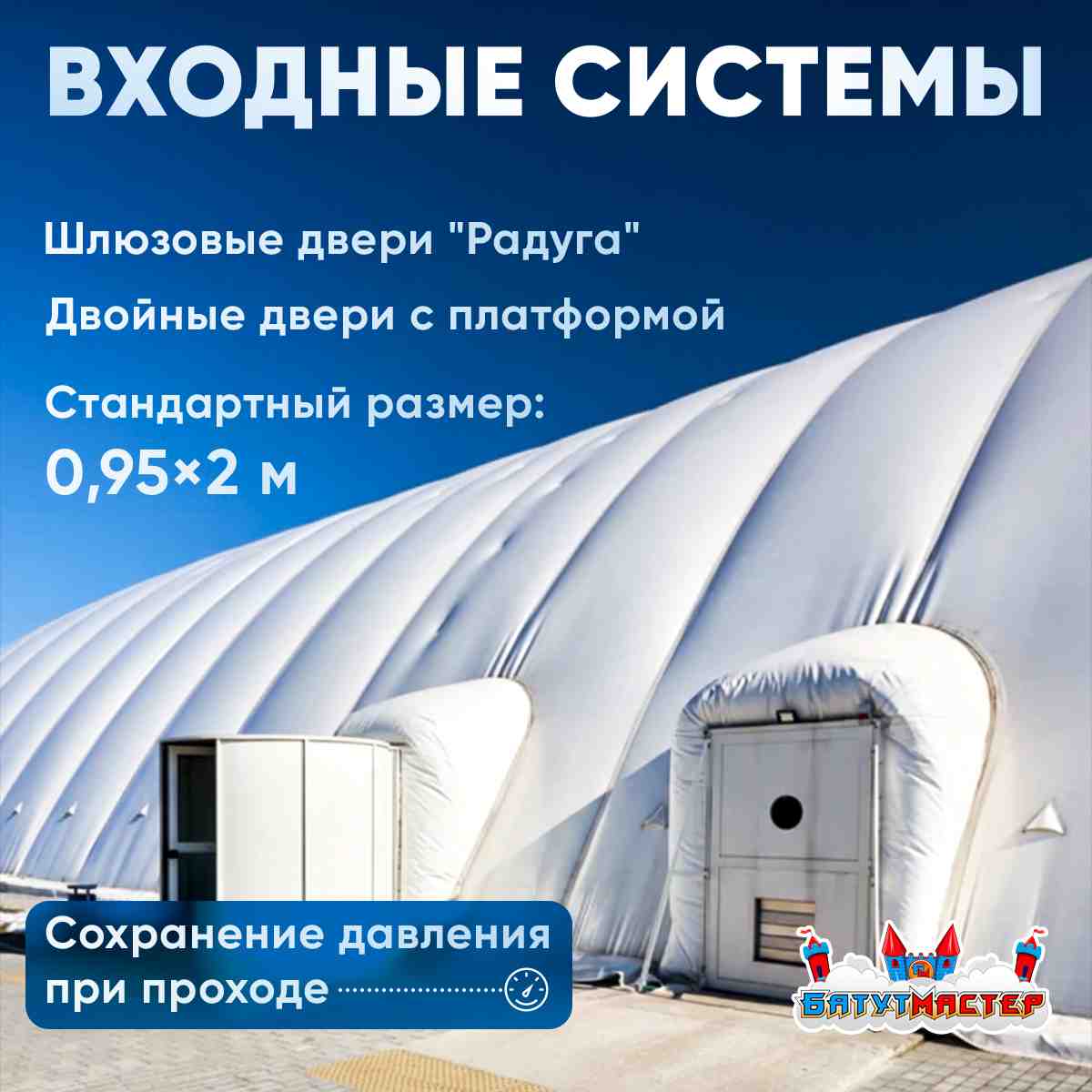

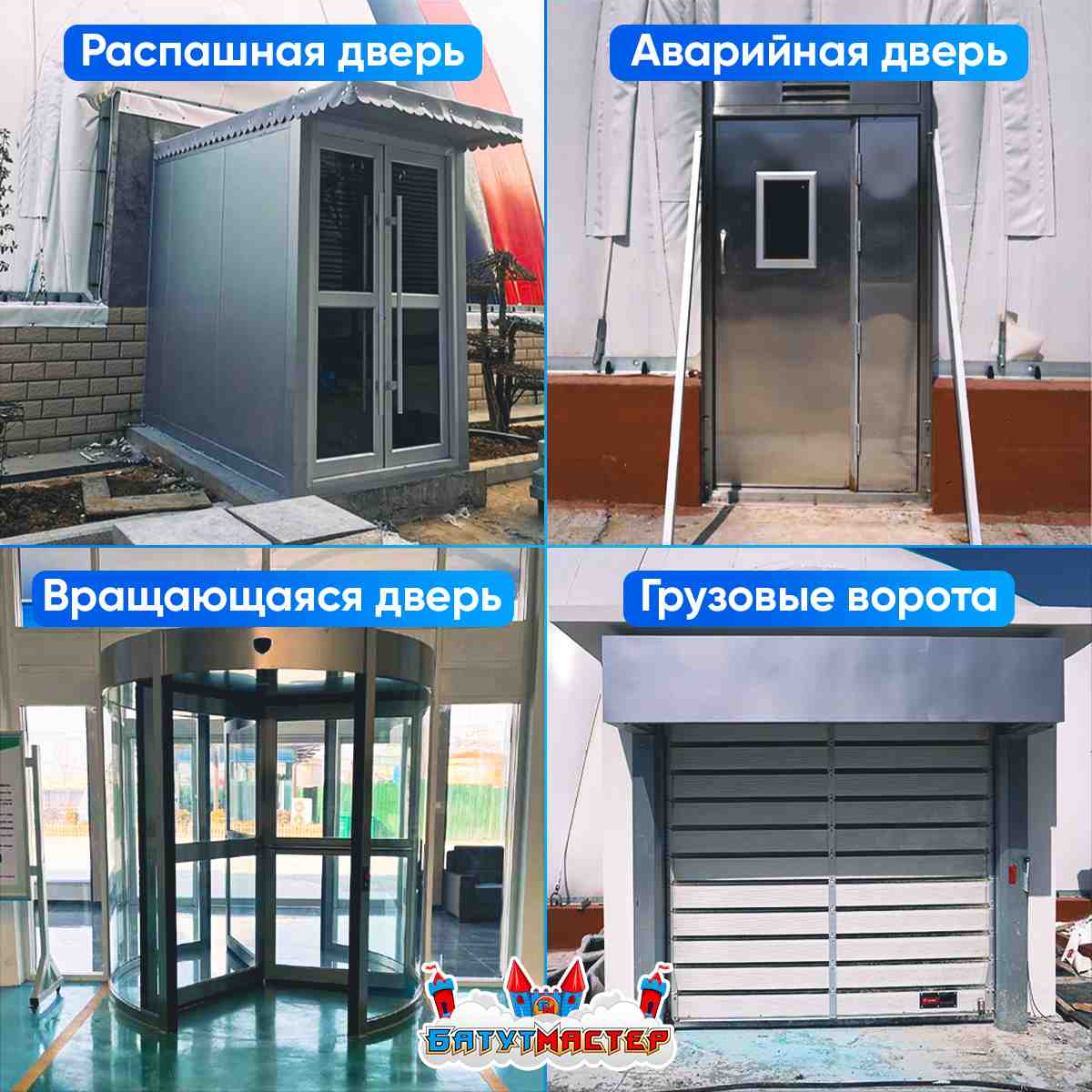

Двери воздухоопорного сооружения

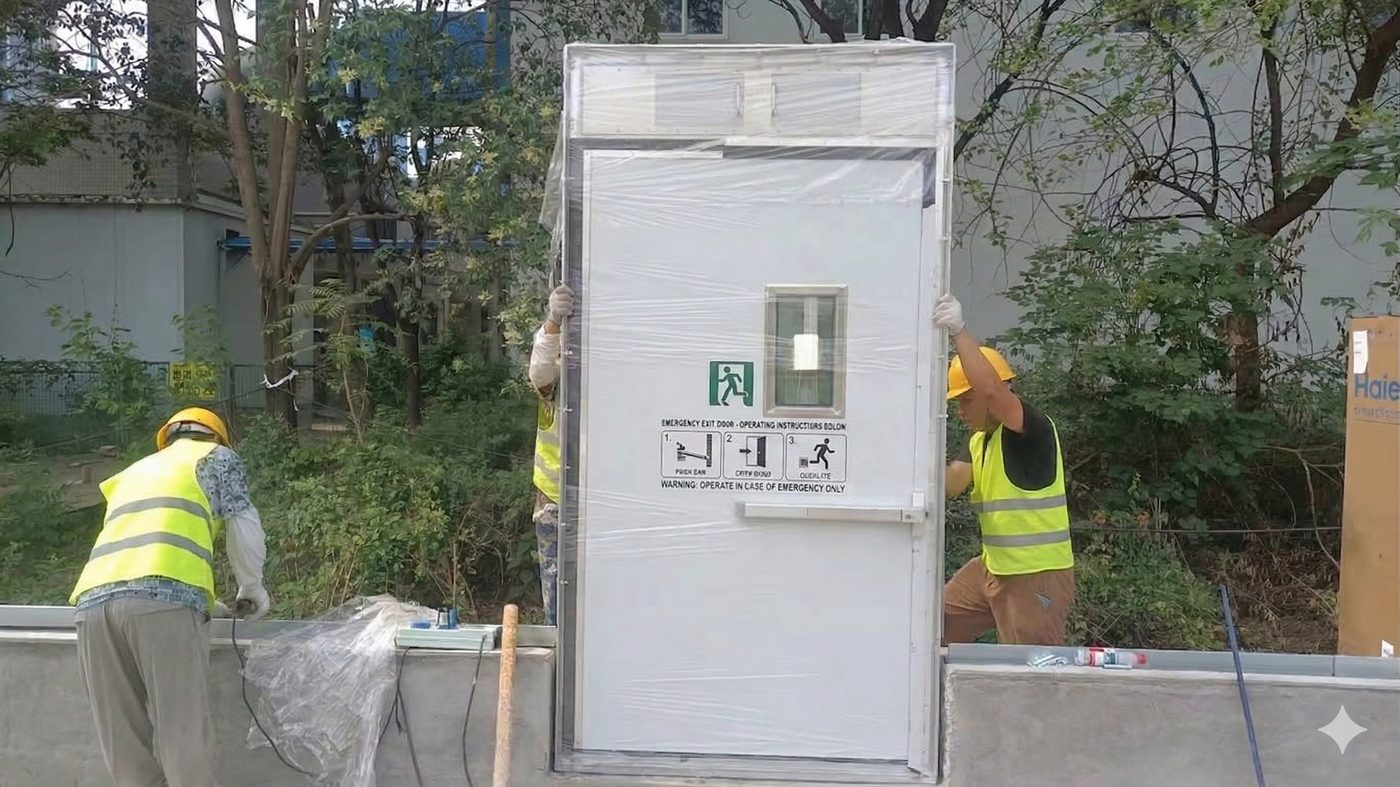

Аварийная дверь
Одностворчатая, с окном и системой быстрого открывания (panic bar). Только запасной выход, для постоянного прохода не предназначена.

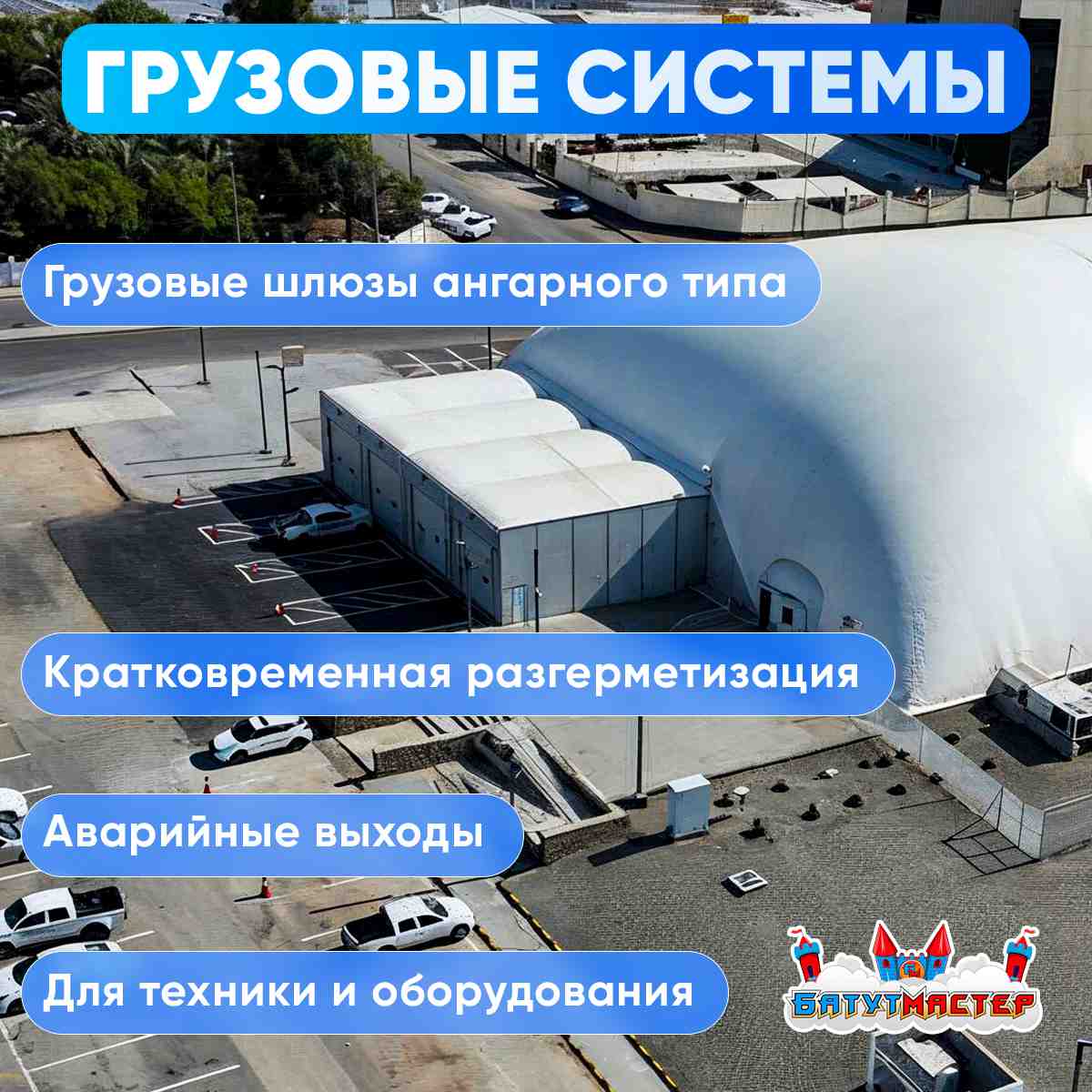

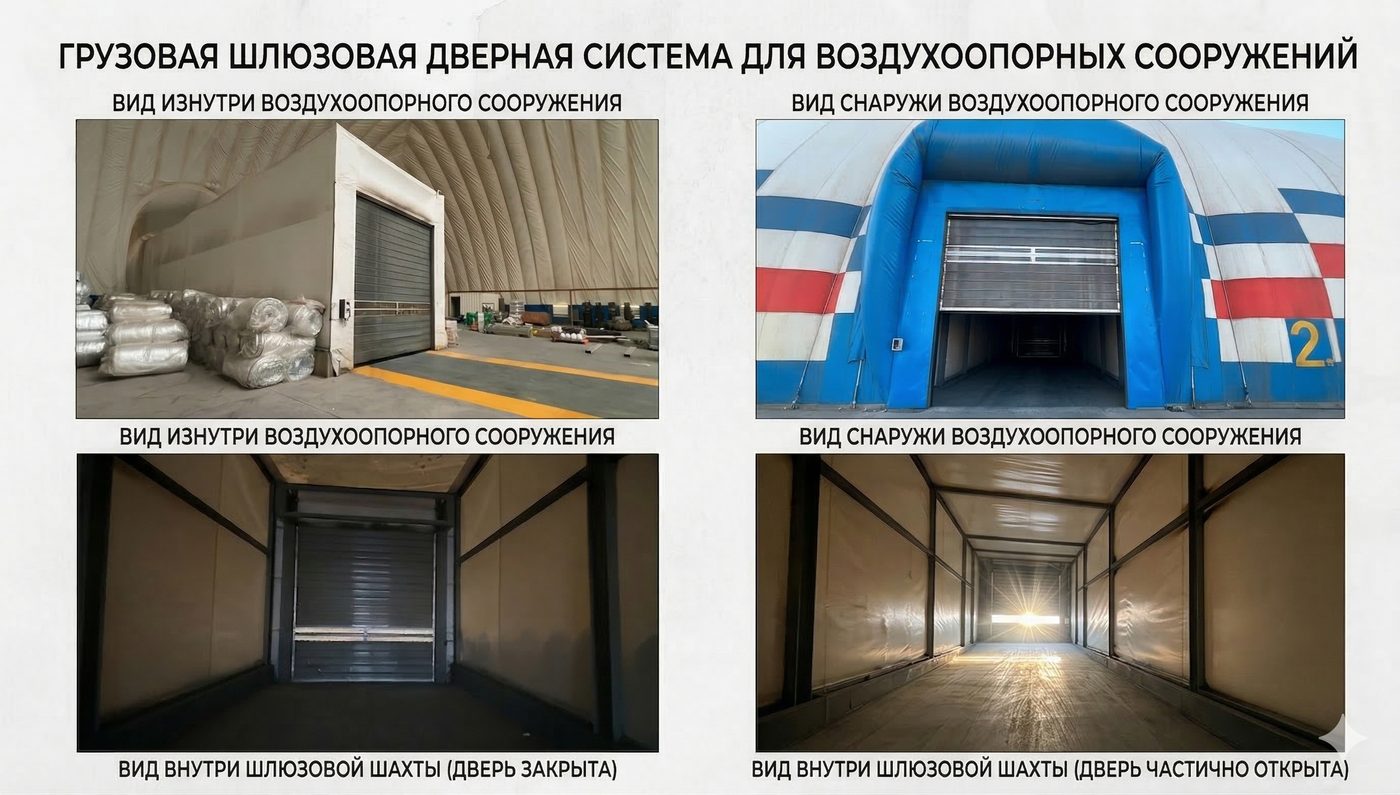

Грузовой шлюз
Два дверных проёма с тамбуром между ними: пока открыта первая дверь, вторая закрыта — давление не теряется.

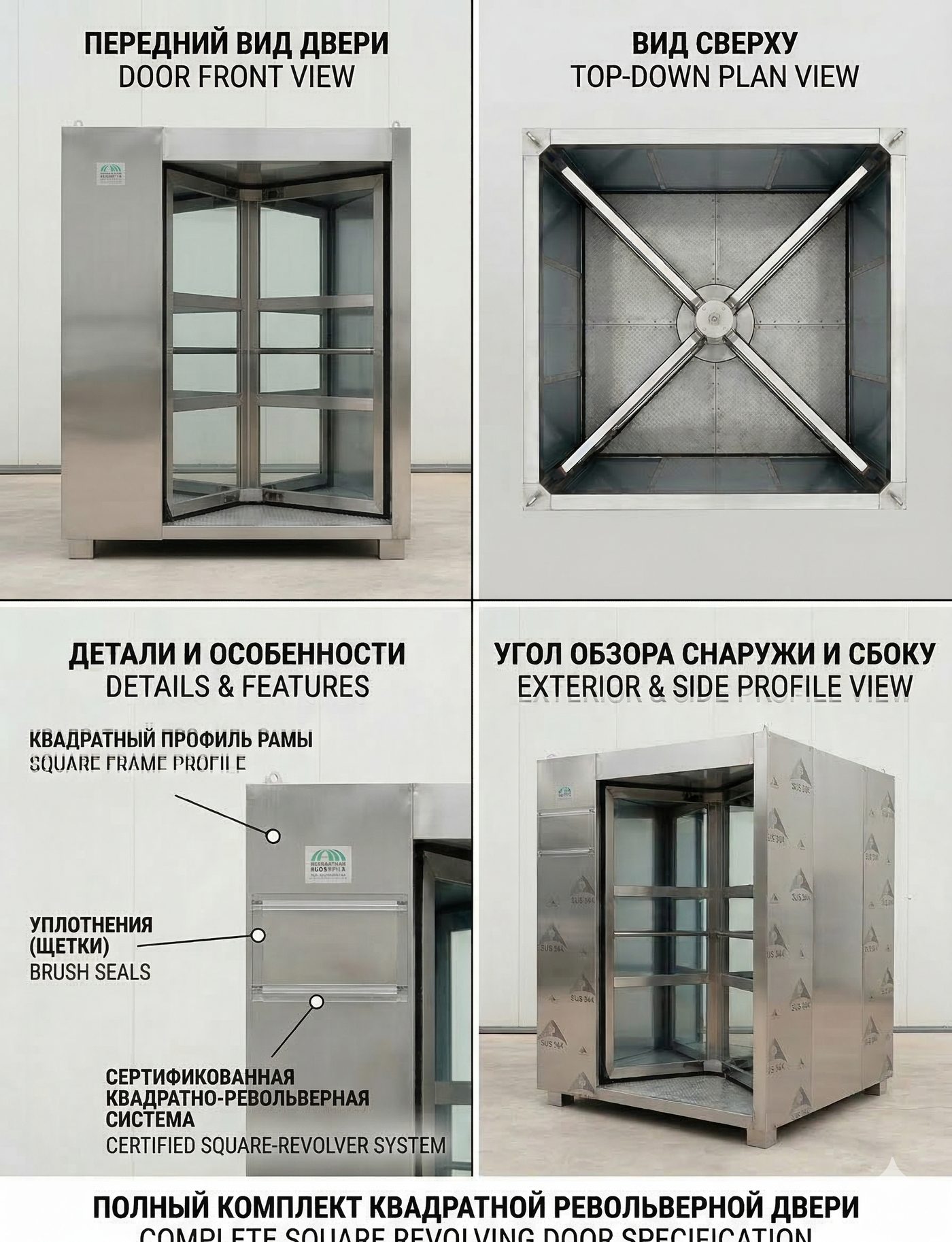

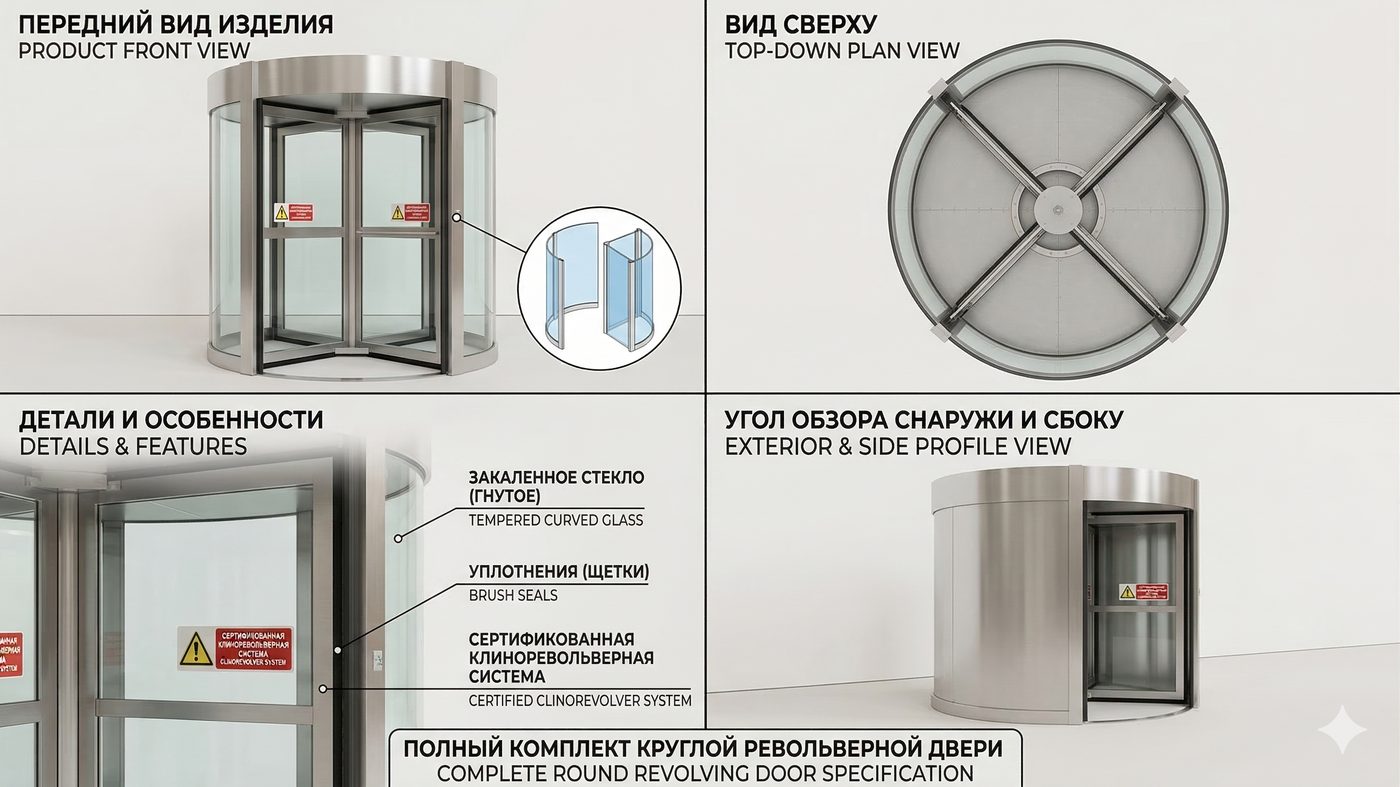

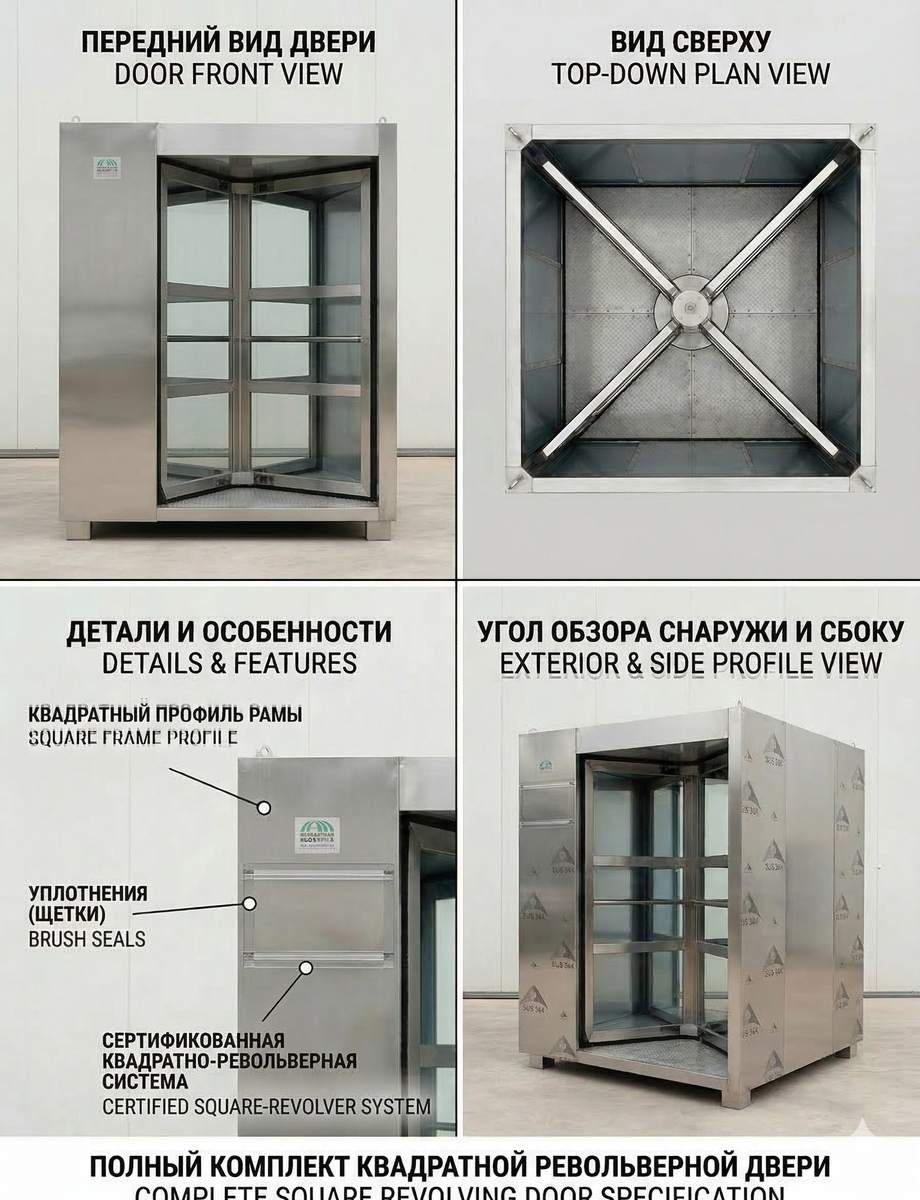

Дверь-вертушка
Круглая или квадратная вращающаяся дверь. Удерживает давление при каждом проходе людей — для объектов с высокой проходимостью.

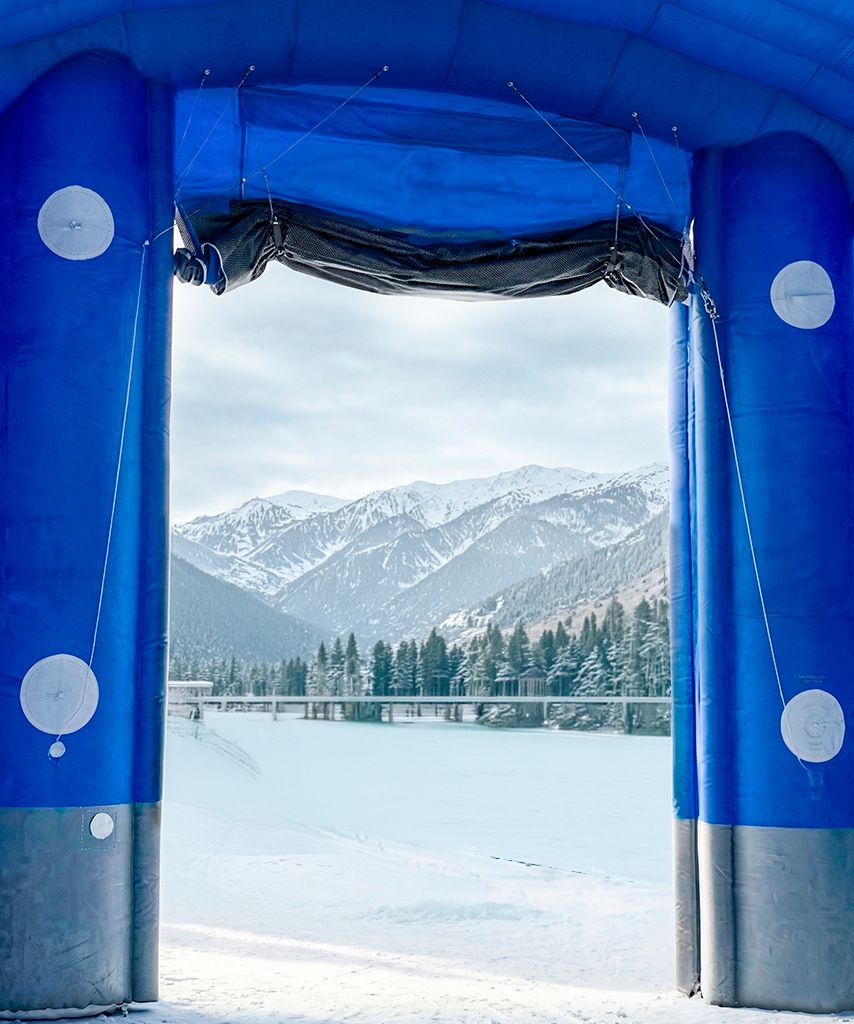

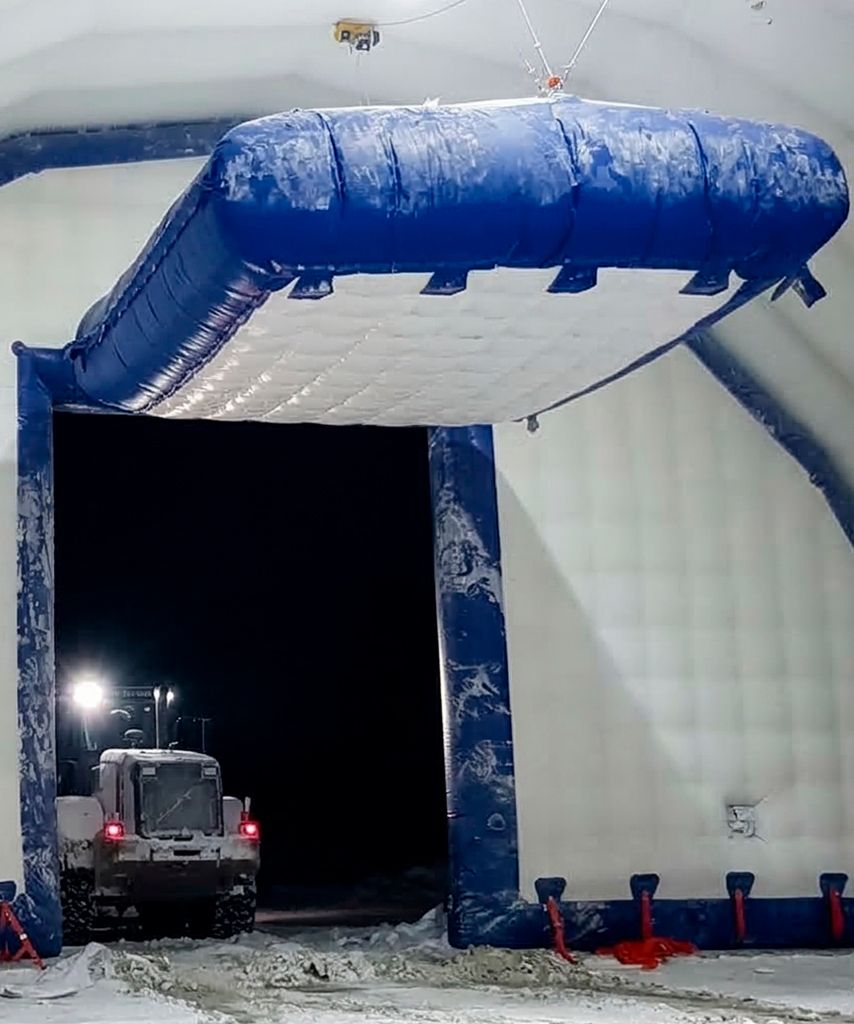

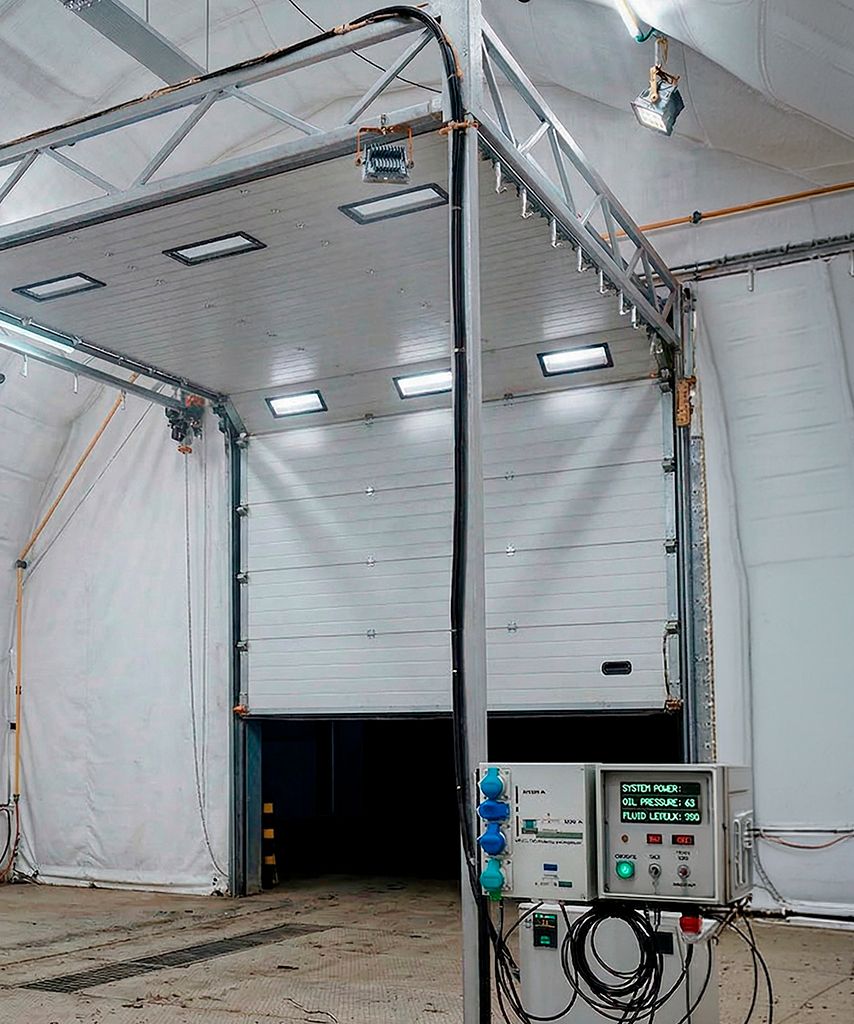

Ворота ангара
У ангара, в отличие от воздухоопорного сооружения, никакого шлюза не нужно — но тип ворот всё равно сильно влияет на теплопотери, ведь это самый большой проём в конструкции.
Схема 4. Чем выше теплоизоляция ворот — тем жёстче требования к торцевой стенке ангара.

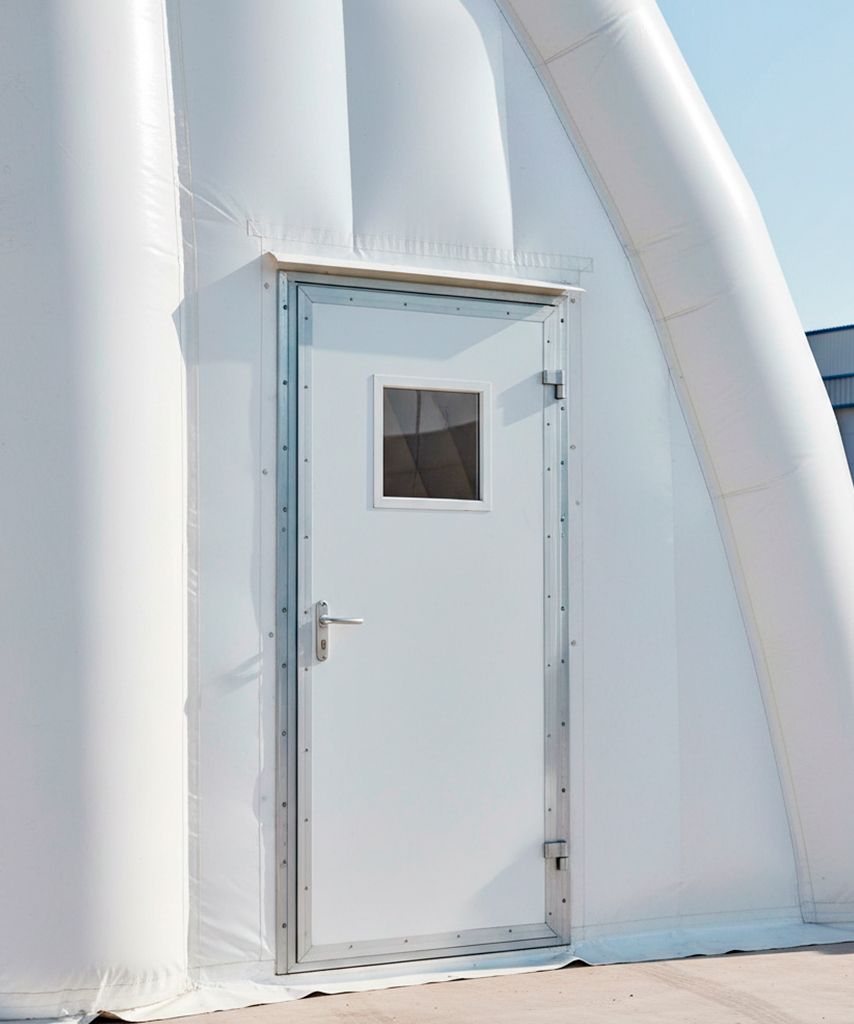

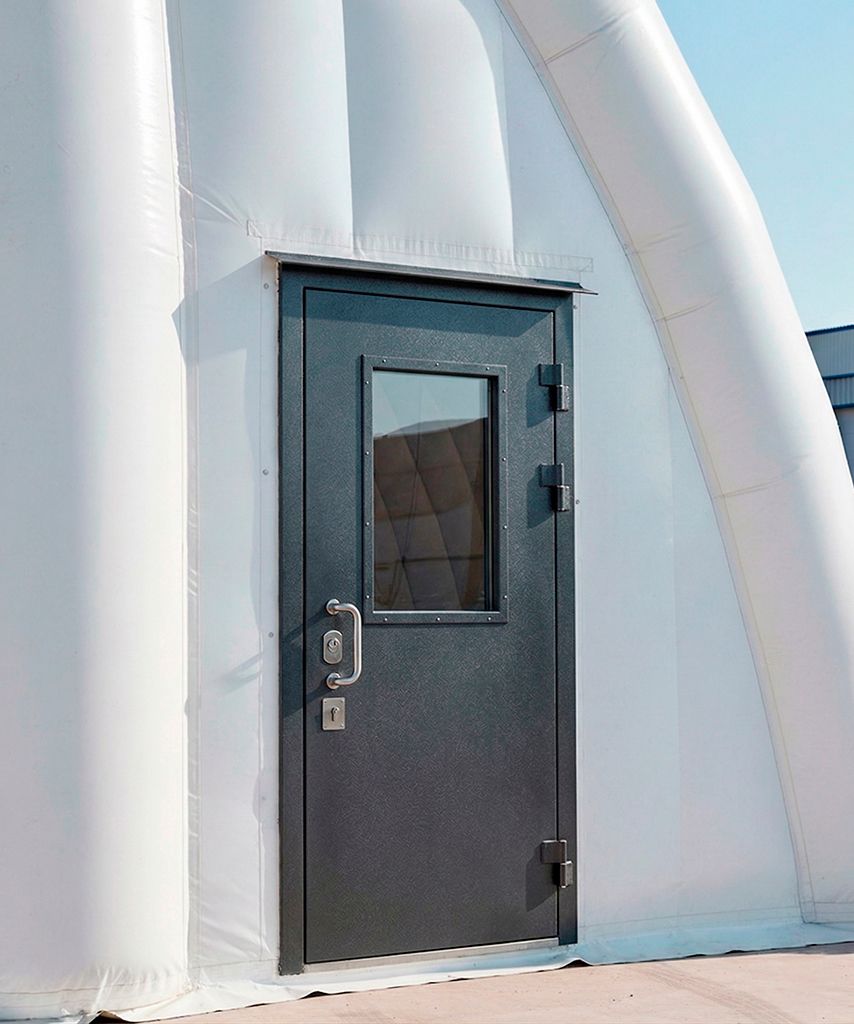

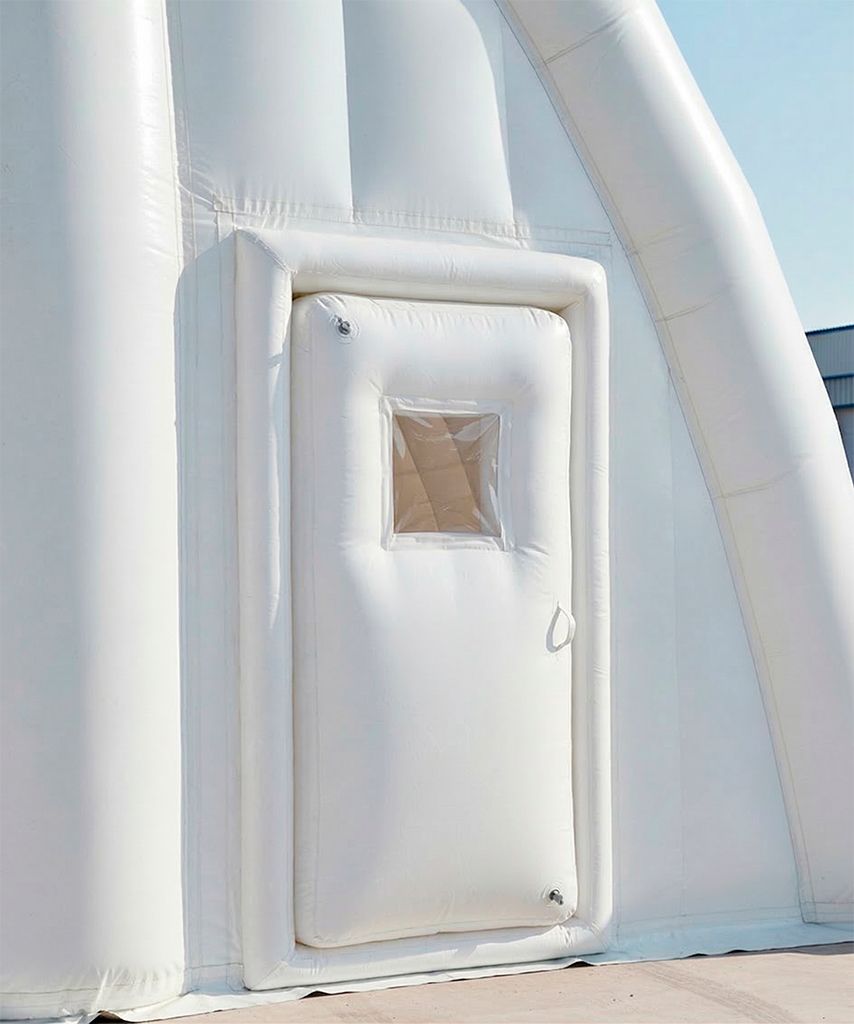

Двери для персонала
Отдельная дверь рядом с воротами — чтобы не открывать большой проём каждый раз, когда нужно просто зайти.
Фундамент и крепление
Здесь конструкции расходятся сильнее всего — и именно здесь чаще всего ошибаются на этапе планирования площадки.
Воздухоопорному сооружению фундамент нужен
Оболочка должна герметично крепиться к основанию по всему периметру — это то, что удерживает избыточное давление внутри. Без надёжного контурного крепления давление будет выходить, и сооружение просто не встанет.

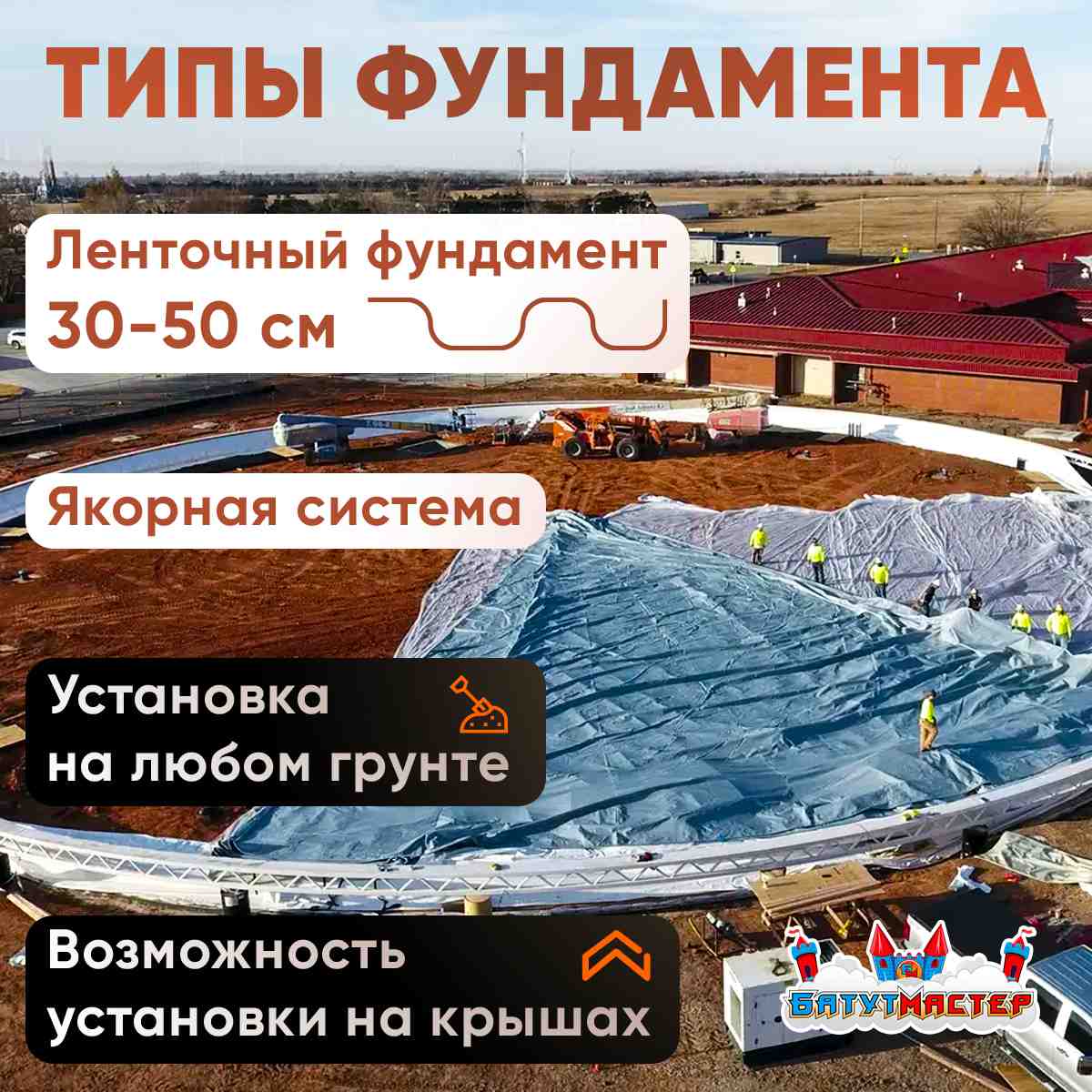

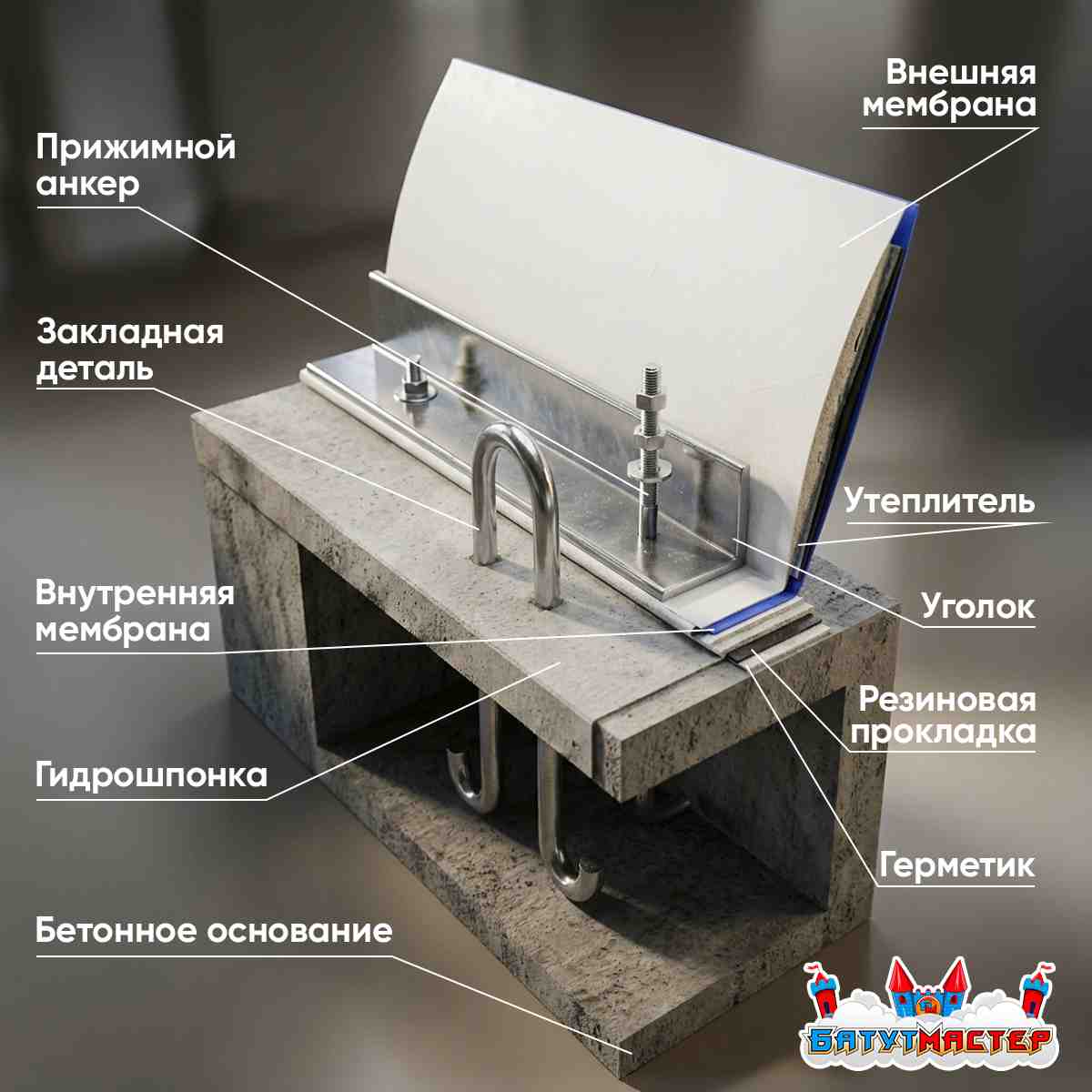

Как устроено крепление на самом деле
Бетонные работы выполняет заказчик самостоятельно, по готовым чертежам и схемам. Есть и альтернатива без бетона — мобильное основание: стальная опорная рама по периметру, закреплённая балластными противовесами или анкерными сваями, ввинченными в грунт. Плюс — можно ставить на арендованной площадке, минус — рама дороже бетонных работ, площадка должна быть идеально ровной, а «мобильное» не значит «быстрое»: монтаж всё равно занимает несколько недель.

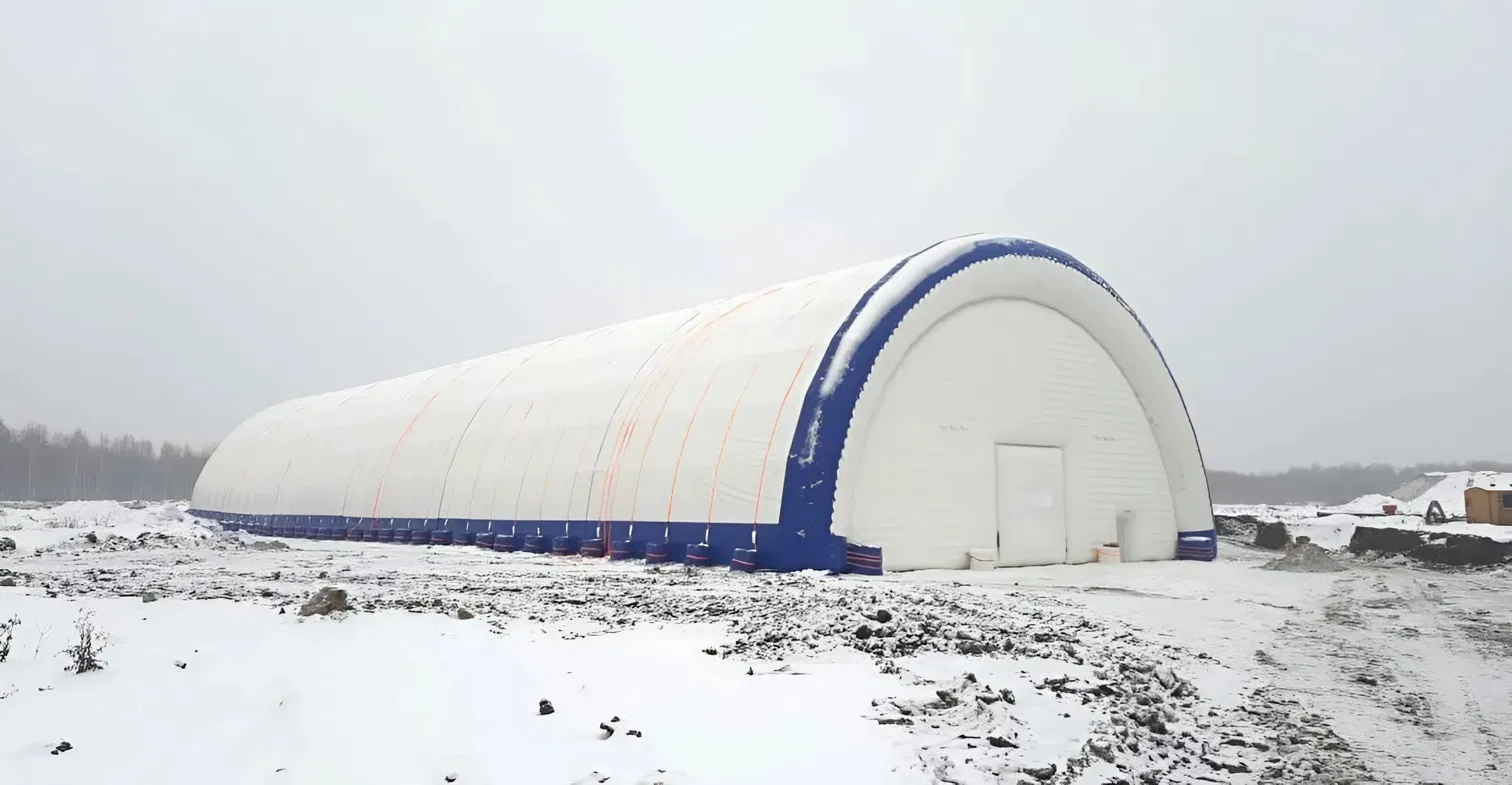

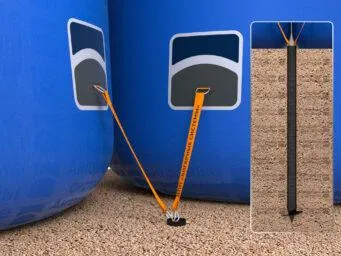

Ангару фундамент не нужен
Вся нагрузка держится накачанными трубами и распределяется по контуру основания — капитальный фундамент конструкции не требуется в принципе. Способ крепления к площадке выбирают исходя из покрытия:

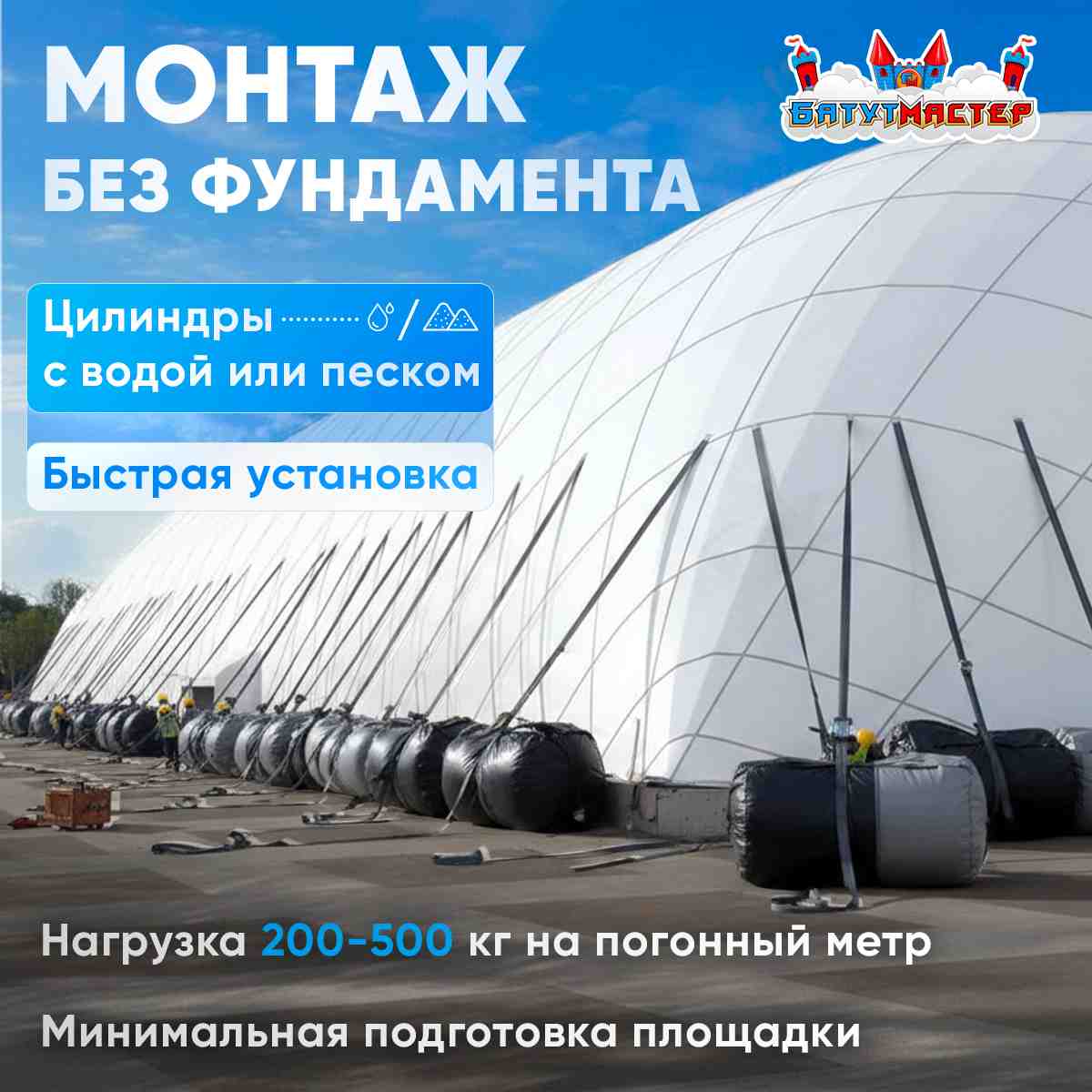

Бетон или асфальт, если можно сверлить, — анкерное крепление. Грунт или покрытие, которое нельзя нарушать, — балластная система.
| Площадка | Решение |
|---|---|
| Бетон/асфальт, сверлить можно | Анкерное крепление — самый надёжный вариант |
| Бетон/асфальт, сверлить нельзя | Балластная система — покрытие не нарушается |
| Грунт, спланированная площадка | Балласт: мешки с песком или блоки по периметру |
| Ширина ангара до 25 м | Как правило, достаточно анкеров |
| Ширина ангара от 30–40 м | Как правило, требуется балласт |

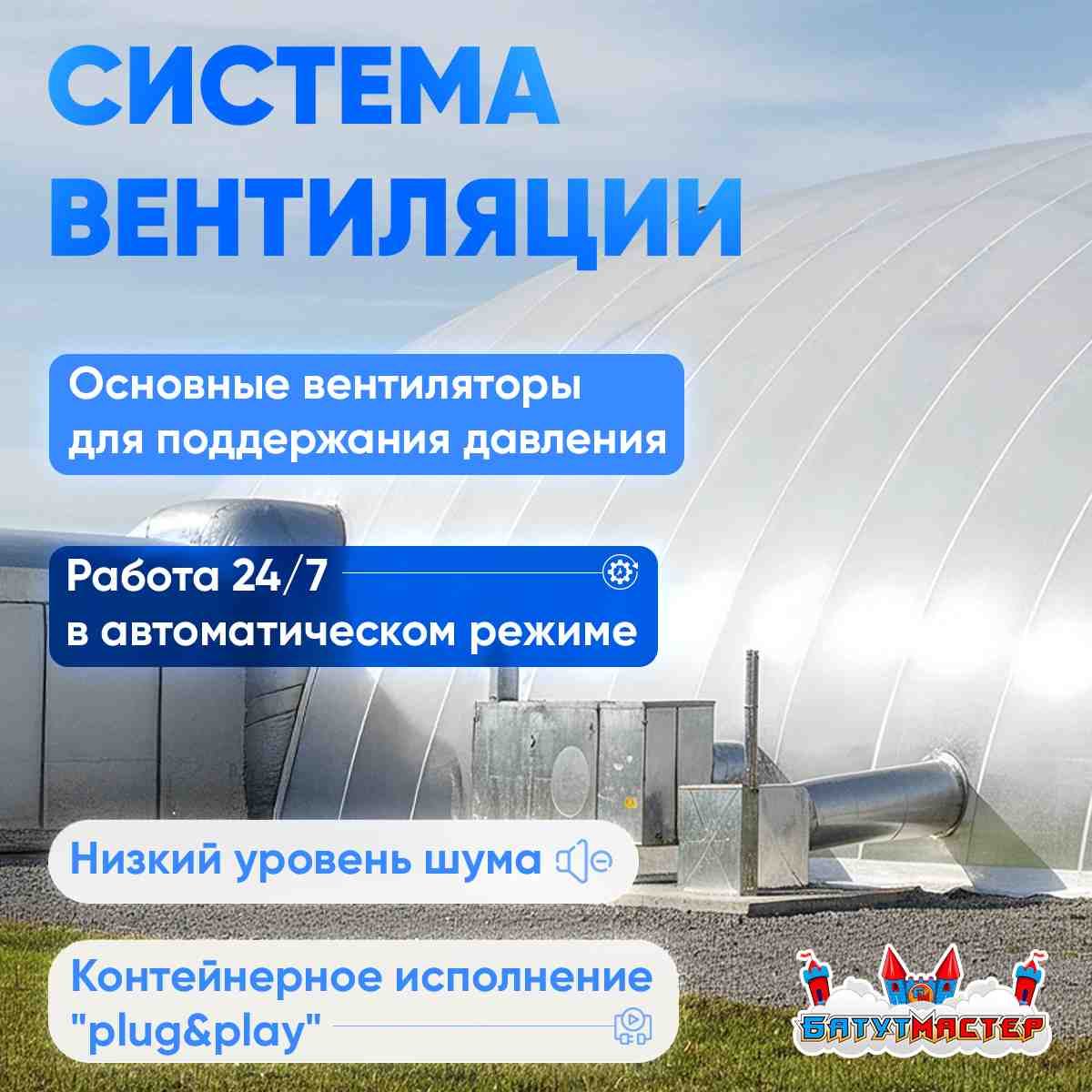

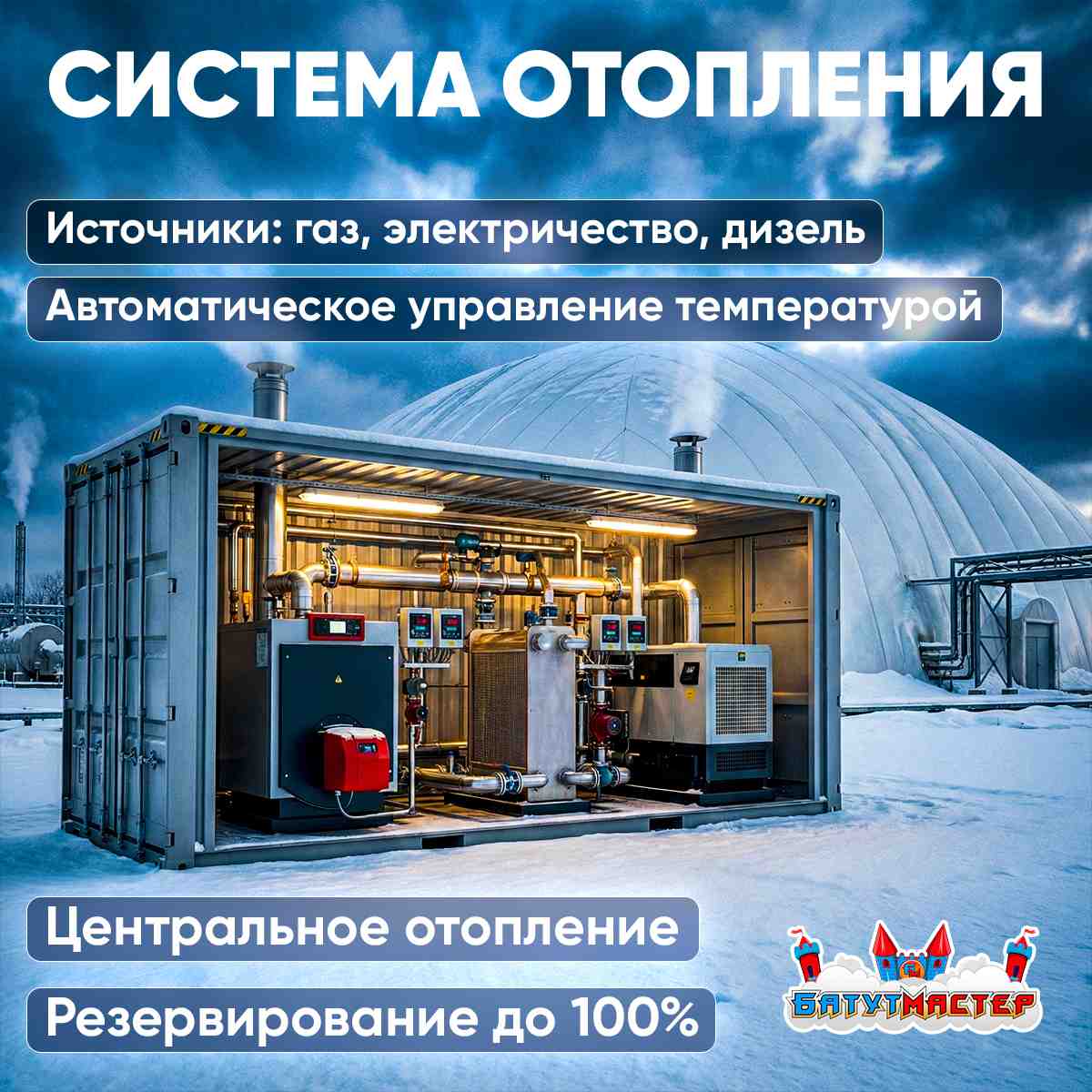

Вентиляция и отопление
У ангара это два независимых узла. У воздухоопорного сооружения — единая инженерная система.
Схема 3. Тёплый воздух в воздухоопорном сооружении идёт через ту же систему, что держит давление. В ангаре отопление не связано с накачкой каркаса.
Вентиляторы не «проветривают» — они структурно держат здание, поэтому работают непрерывно. Приточный воздух нагревает теплогенератор непрямого нагрева — чаще газовый, но встречаются и дизельные: в обоих случаях продукты сгорания выводятся наружу через дымоход, а в систему поддержания давления попадает только чистый нагретый воздух. При отключении электричества купол начинает оседать, поэтому резервный дизель-генератор с автозапуском входит в комплект не «на всякий случай», а по необходимости.
Звучит как сложная система, но по факту это один готовый промышленный узел «подключил и работает» — вентиляционно-компрессорная установка в контейнерном исполнении. Она одновременно решает три задачи: держит нужное избыточное давление, зимой греет приточный воздух через встроенный теплогенератор, а летом просто гоняет больше свежего воздуха, охлаждая помещение естественным образом, — без участия человека, всё на автоматике.
Важный момент, который стоит понимать сразу: базовая вентиляция входит в расчёт и поставку сооружения, а вот полноценное активное охлаждение (по принципу обычного кондиционера — то есть охлаждение воздуха ниже уличной температуры, а не просто его смена) — это отдельная опция. Для регионов с жарким летом или объектов, где нужна стабильная низкая температура (например, ледовые арены), рекомендуемая мощность кондиционирования — от 100 Вт на квадратный метр площади, но считается и приобретается заказчиком отдельно, уже под конкретный объект и назначение. Обслуживание всей системы — плановая проверка раз в сезон, как у любой инженерной системы здания.
Герметичный контур труб накачивается один раз, компрессор включается на несколько минут 2–4 раза в сутки — только чтобы восполнить давление, которое немного меняется от перепада температуры. Комфортный обогрев самого помещения делают отдельно — переносными тепловыми пушками, дизельными или газовыми, непрямого нагрева, если внутри работают люди.
Вентиляция для воздухообмена в самом помещении — тоже несложный узел, и он никак не связан с трубами-арками: это отдельные вентиляторы, встроенные в торцевую стенку или в ворота. Сломается один вентилятор — на устойчивость каркаса это не повлияет вообще, это просто вопрос комфорта внутри, а не безопасности сооружения. Проёмы под вентиляцию и канал под дымоход закладываются в торцевой стенке ещё на заводе, по вашему техзаданию — переделывать или досверливать ничего не придётся.
Для жаркого лета вентиляция сама по себе снижает температуру внутри за счёт воздухообмена с улицей, но не охлаждает воздух активно. Если нужна именно прохлада ниже уличной — это отдельный кондиционер, который подбирается и приобретается заказчиком дополнительно, под площадь и назначение помещения.
Схема А. Вентиляция ангара — три независимых узла: поломка любого не влияет на остальные и не угрожает устойчивости каркаса. Схема Б. Вентиляция воздухоопорного сооружения — одна система решает и давление, и отопление, и базовое охлаждение; кондиционер — отдельная опция поверх неё, не замена.
| Параметр | Ангар | Воздухоопорное сооружение |
|---|---|---|
| Что держит форму | Давление воздуха только внутри труб-арок | Давление воздуха во всём внутреннем объёме |
| Вентиляция — обязательная часть или опция | Отдельный узел, не связан с несущей конструкцией | Обязательная несущая часть конструкции |
| Кто гоняет воздух | Отдельные вентиляторы в торце/воротах | Основная вентиляционно-компрессорная установка (входит в комплект) |
| Расход электричества на поддержание формы | Компрессор — до 1 кВт в сутки | Вентиляторы — до 1–2 кВт на каждые 100 м² |
| Источник тепла зимой | Переносная тепловая пушка (дизель/газ), покупается отдельно | Теплогенератор непрямого нагрева встроен в систему вентиляции (входит в комплект расчёта) |
| Охлаждение летом | Не требуется для устойчивости, комфорт — отдельным кондиционером при необходимости | Вентиляция даёт базовый воздухообмен и охлаждение; для сильной летней жары — отдельный кондиционер (опция, не входит в стандартную поставку) |

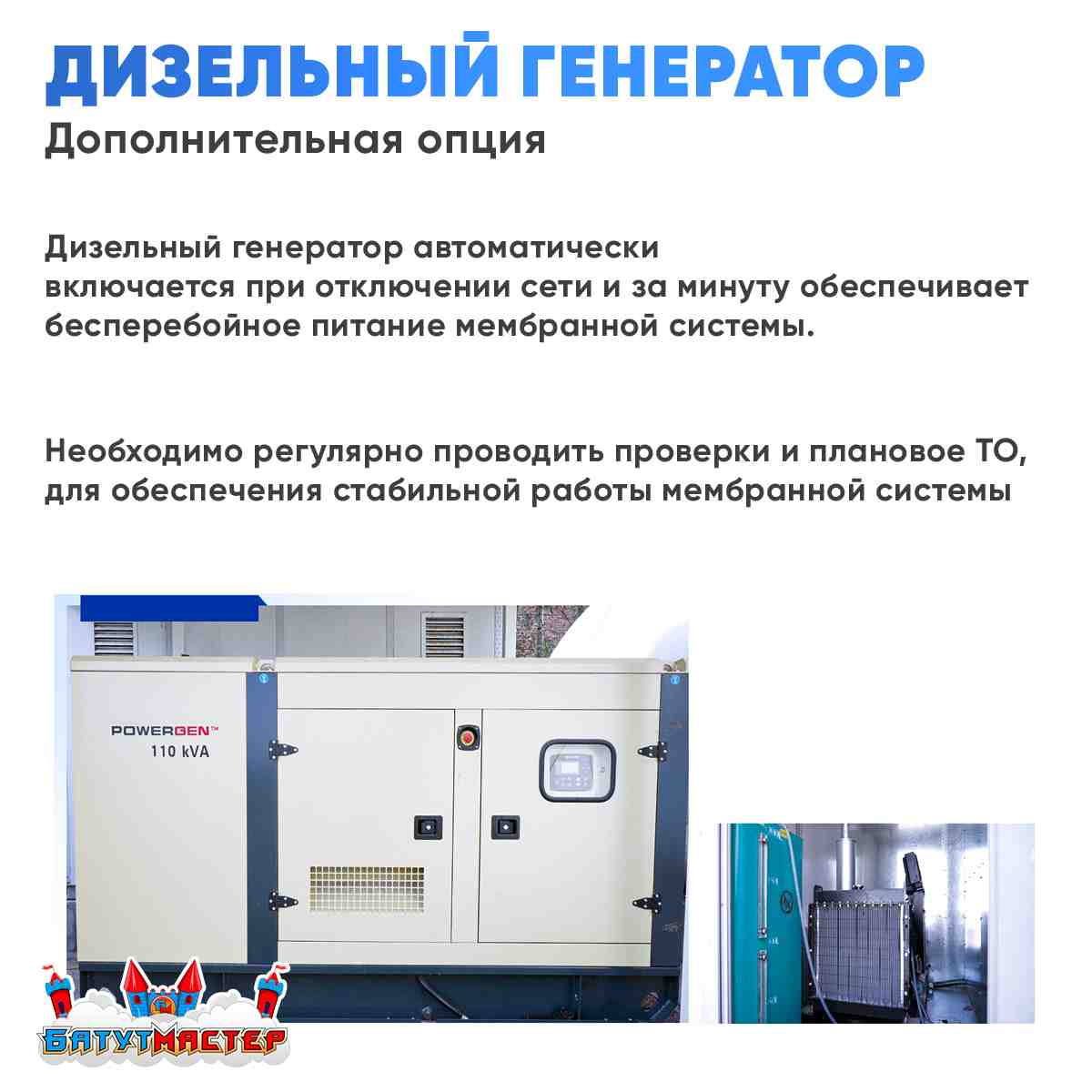

| Резервное питание | Не требуется для устойчивости конструкции | Обязательно — иначе купол оседает |
Как считают вентиляцию под конкретный объект
Норму воздухообмена в помещении считают отдельно от системы, которая держит давление или подкачивает трубы, — это разные задачи. Для складов и производств единой обязательной таблицы официально нет: СП 60.13330.2020 требует расчёта по фактическим вредностям — теплу, влаге, вредным веществам от людей и оборудования, а не выбора готовой цифры. Цифры ниже — ориентир для разговора и первой прикидки, а не итоговый проект: финальный расчёт всегда делает инженер под конкретный объект.
| Назначение | Норма (объёмов помещения в час) |
|---|---|
| Склад без постоянного пребывания людей | 1–2 (ориентировочно) |
| Ремонт техники, производство (люди присутствуют) | 2–3 (ориентировочно) |
| Спорт, тренировки | 4–6 |
| Спорт — единоборства, бассейны | 6–8 |
| Спорт — соревнования, со зрителями | Выше тренировочной нормы, считают по количеству людей |
Производительность считают по формуле: объём помещения (площадь, м² × средняя высота, м), умноженный на норму воздухообмена. Пример: 1200 м², высота 10 м, спорт в стандартном режиме (норма 5) — объём 12 000 м³, требуемая производительность 60 000 м³/час.
Для помещений с людьми есть и другой способ — считать не кратностью, а нормой воздуха на человека: 80 м³/ч на активно занимающегося спортсмена, 60 м³/ч на человека средней активности (разминка), 20 м³/ч на зрителя или персонала. Скорость движения воздуха в зоне тренировки — не больше 0,3 м/с для единоборств и бассейнов, до 0,5 м/с для более спокойных залов.
Схема подбора оборудования тоже стандартная: для пролётов до 50 м обычно достаточно одного приточно-вытяжного агрегата подходящей производительности. Для пролётов от 50 м применяют распределённую схему — два приточных агрегата в торцах и несколько вытяжных дефлекторов по коньку (обычно 3–4, в зависимости от длины и объёма). Врезку патрубков и, если нужно, электроклапанов заказывают у завода ещё на этапе производства, по техзаданию — сделать это постфактум сложнее и дороже.
| Сегмент оборудования | Цена за 1000 м³/час |
|---|---|
| Бюджетный, без рекуперации тепла | 15 000–25 000 руб. |
| Средний, с рекуперацией тепла | 30 000–50 000 руб. |
Для регионов с холодной зимой рекуперация окупает разницу в цене за 1–3 отопительных сезона за счёт экономии на отоплении — для воздухоопорного сооружения роль такого рекуператора уже выполняет встроенный теплогенератор в составе вентиляционно-компрессорной установки.
Утеплённая оболочка ангара
Для ангара отдельно можно заказать утеплённую оболочку — двойной слой материала с воздушной прослойкой между ними вместо одинарного. Разница в теплопотерях заметна сразу после отключения тепловых пушек.

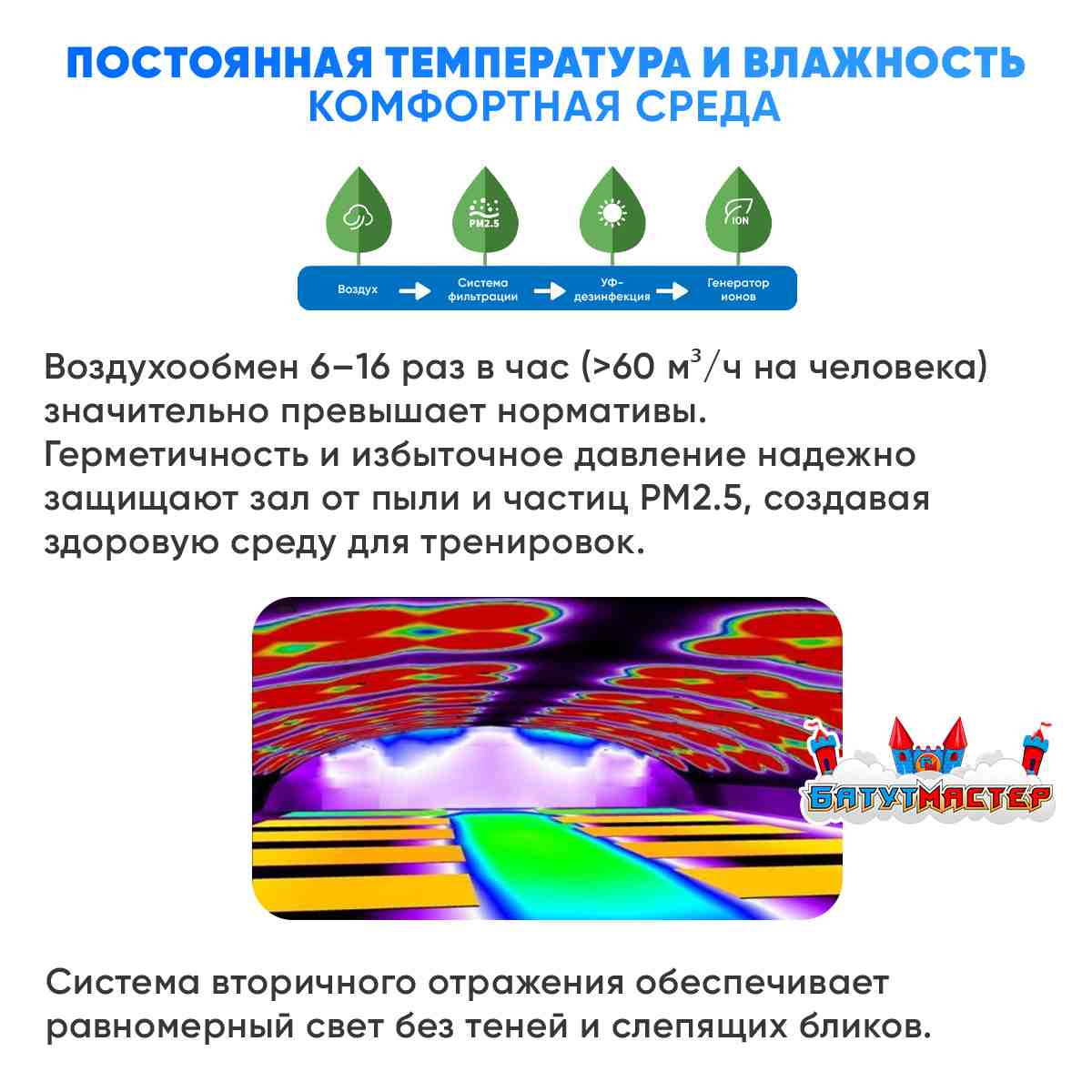

Бонус для воздухоопорного сооружения: качество воздуха
Герметичный контур и избыточное давление попутно решают ещё одну задачу — чистоту воздуха внутри.

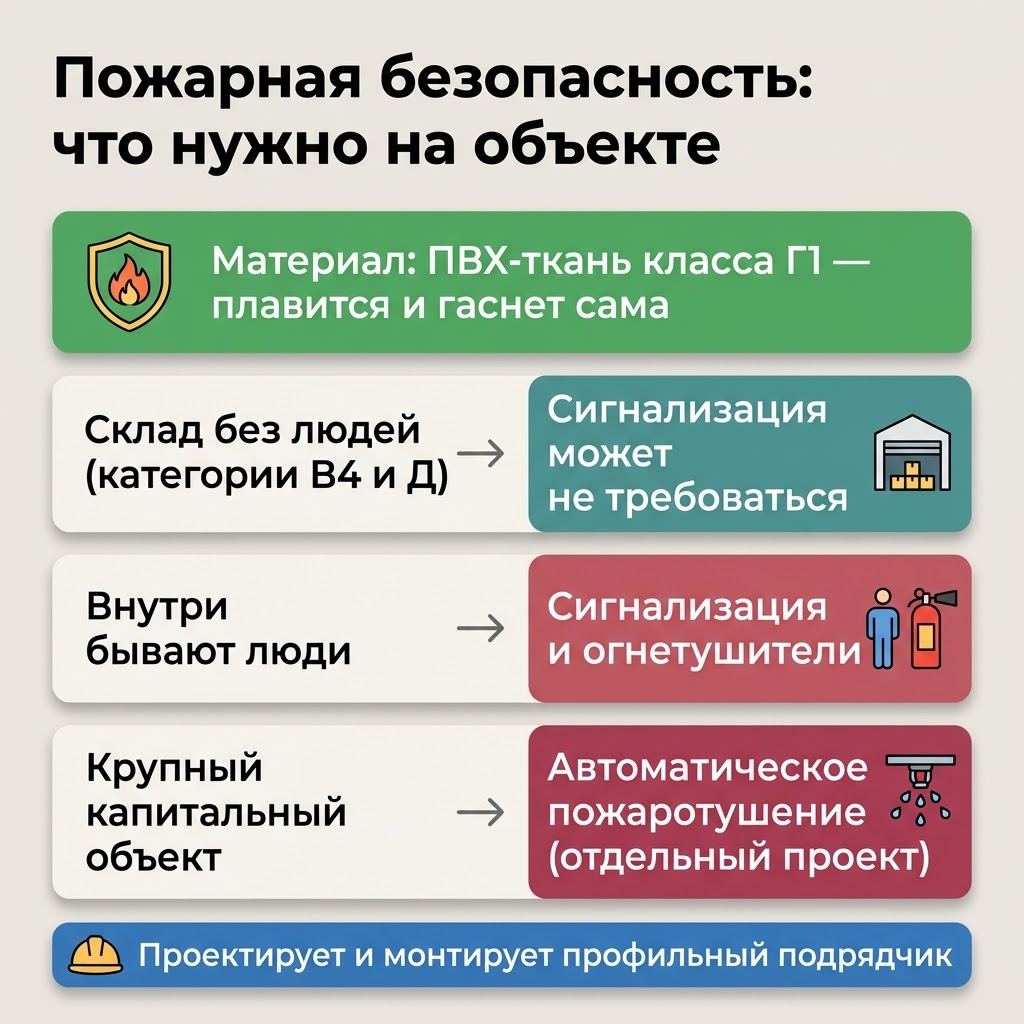

Пожарная безопасность: проще, чем кажется
Частый вопрос на этапе выбора: «а что с пожарной безопасностью у надувной конструкции?» Отвечаем сразу: ничего экстремального. Материал сам по себе безопасен, а всё остальное — это тот же понятный набор оборудования, что и на любом складе или спортивном объекте.
Материал не горит, а плавится и тухнет
Тентовая ПВХ-ткань, из которой сделаны и трубы ангара, и мембрана воздухоопорного сооружения, — это не обычный тент с рынка. Материал проходит сертификацию по ГОСТ 30244 на класс горючести. Наши материалы — класс Г1, самый низкий по горючести из практически применяемых на рынке. Поднесите к такой ткани открытый огонь — она начнёт плавиться и обугливаться, а не гореть. Уберите огонь — материал сам потухнет за секунды. Он физически не может «заняться» и распространить пламя дальше. Это тот же принцип, что в хорошей рабочей спецодежде или шторах в общественных местах — материал есть, а гореть ему нечем.
Категория объекта — от неё зависит всё остальное
То, что обязательно, а что нет, определяет категория помещения по пожарной опасности — её присваивают по ФЗ-123 и НПБ 105-03 ещё на этапе проектирования. Категория Д — самая низкая: холодные склады негорючих материалов, технические помещения. Для зданий категории Д не требуются передвижные огнетушители, а постройки этой категории площадью до 100 м³ можно вообще не оснащать огнетушащими приборами. Категорируют только производственные и складские помещения — часть вспомогательных площадей вообще не категорируется.
Сигнализация и огнетушители — как на обычном складе
Дальше — то, что действительно нужно любому помещению, где хранится имущество или бывают люди: пожарная сигнализация и первичные средства пожаротушения (огнетушители). Ничего специфического именно для надувных конструкций тут нет — те же датчики и та же логика, что в капитальном здании того же назначения.
Хорошая новость: если это склад без постоянного нахождения людей — по действующим нормам (СП 484.1311500.2020) сигнализация может вообще не требоваться для категорий В4 и Д — обоснование «не требуется» прописывается в проекте и снимает вопрос. Если внутри бывают люди (спорт, тренировки, обслуживание техники) — сигнализация нужна, но это стандартный недорогой узел: базовый комплект с оборудованием и монтажом на объект площадью в несколько сотен квадратов обычно укладывается в 40 000 — 100 000 рублей, в зависимости от площади и назначения, а дальнейшее обслуживание — от 2 400 рублей в месяц, как у любой другой инженерной системы здания. Это в разы дешевле, чем аналогичная система для капитального здания той же площади — площадь есть, а перекрытий, чердаков, скрытых полостей для прокладки как в капитальном строении — нет, монтаж проще и быстрее.
Если огнетушители всё же нужны, требования тоже типовые и понятные: минимум два огнетушителя на каждом этаже независимо от назначения здания, а на объектах производственного и складского назначения площадью более 500 м² — дополнительно передвижные огнетушители. Расстояние от огнетушителя до возможного очага возгорания — не больше 20 м в общественных и административных зданиях, 30 м для взрывопожароопасных категорий А–В, 40 м для категории Г и 70 м для категории Д. Для быстрой прикидки количества есть практический ориентир — около 1 кг огнетушащего вещества на каждые 10–25 м² площади.
Если объект более крупный или капитальный по назначению (постоянный спортивный комплекс, производство) — добавляется автоматическая система пожаротушения (обычно спринклерная, водяная) — это уже отдельный проект, который считается индивидуально под категорию, площадь и число людей, но и здесь ничего непроходимого: это стандартная и хорошо отработанная на рынке технология.
Кто это делает
Мы поставляем конструкцию с сертифицированным на горючесть материалом и предоставляем все нужные чертежи и характеристики. Проектирование и монтаж самой пожарной сигнализации (и, если требуется, автоматики пожаротушения) — отдельный этап, который делает профильный подрядчик по пожарной безопасности, таких компаний на рынке много в любом регионе, и стоит это недорого относительно всего проекта. Обычно это буквально один звонок и один визит специалиста на объект для расчёта.
Освещение: отдельная позиция, но простой расчёт
Свет не входит в базовую комплектацию ни у ангара, ни у воздухоопорного сооружения — как и кондиционер, это отдельная позиция, которую считают под конкретный объект. Хорошая новость: расчёт стандартный и укладывается в понятную формулу, которую применяют для любого склада, производства или спортивного зала.
Сколько света нужно по нормам
Базовый ориентир — СП 52.13330.2016 «Естественное и искусственное освещение». Для спортивных залов этот свод правил формально не главный документ, но цифры из него хорошо совпадают с отраслевыми методичками по спорту и на практике используются как рабочий ориентир.
| Назначение | Освещённость |
|---|---|
| Склады, кладовые, подсобные помещения | 50–200 лк |
| Коридоры, проходы, технические зоны | 50–100 лк |
| Ремонт и обслуживание техники, производство | 150–300 лк |
| Спортзал — тренировки | 200 лк (минимум на полу) |
| Спортзал — соревнования | 300 лк на полу, от 75 лк на высоте 2 м |
| Спорт с трансляцией / профессиональный уровень | 400–500 лк |
Светильники в спортивном зале обязательно защищённые — решётчатые, матовые или с рассеивателем, чтобы не слепить тех, кто занимается.
Как считают количество светильников
| Высота подвеса | Поправочный коэффициент |
|---|---|
| до 6 м | 1,0 |
| 6–10 м | 1,15–1,25 |
| 10–15 м | 1,3–1,5 |
| свыше 15 м | считается индивидуально |
Крепление — по типу конструкции
Ангар. На тросах к несущим трубам-аркам, в штатных точках крепления — сверлить трубу нельзя.
Воздухоопорное сооружение. Два варианта: на тросах к внутренней мембране или стабилизирующим тросам купола — свет прямой, ярче и направленнее; либо на вертикальных стойках, светом на купол — свет отражённый, мягче и ближе к естественному.
Ориентировочные цены
| Сегмент | Характеристика | Цена оборудования за м² |
|---|---|---|
| Бюджетный | Без встроенной решётки, нужна отдельная защита | 80–120 руб/м² |
| Средний | Встроенная решётка, выше световая эффективность | 180–280 руб/м² |
| Премиум | Профессиональное спортивное освещение, равномерность под трансляции | от 350 руб/м² |
Цена «под ключ» (оборудование + монтаж) обычно на 60–80% выше цены только оборудования.
Что выбрать под вашу задачу
Универсального ответа нет — но есть понятные сценарии, где выбор почти очевиден.
Быстрый монтаж без бетона
Нужно встать на площадку без капитальных работ и, при необходимости, перенести объект в другое место.
Сезонная эксплуатация
Объект работает 1–3 месяца в году — переплачивать за пятидесятилетний ресурс воздухоопорного сооружения смысла нет.
Хранение и ремонт техники
Нужен сквозной проезд через ворота в двух торцах, без шлюзов и ограничений по давлению.
Несколько площадок под одной крышей
Большие пролёты без внутренних опор — несколько кортов или полей одновременно.
Круглогодичный капитальный объект
Долгий срок службы оправдывает более высокие расходы на вентиляцию — объект работает десятилетиями.
Долгосрочные инвестиции
Важна капитальность объекта и большие пролёты без колонн на длинный горизонт планирования.
Торговля и мероприятия
Временный или постоянный павильон, выставка — важен внешний вид и удобный вход, без требований к герметичности.
Авиация
Хранение и обслуживание воздушных судов, вертолётов, БПЛА — под конкретную высоту и ширину проёма.
Объект с высокой проходимостью людей
Каток, теннисный или падел-центр — двери-вертушки держат давление на каждом проходе без потери тепла.
Ориентировочные размеры под вид спорта
Свободное пространство внутри — без учёта толщины арок и мембраны, считается отдельно.
| Активность | Минимальные размеры |
|---|---|
| Теннис (1 корт) | 36×18 м, под два корта — 36×36 м |
| Мини-футбол / волейбол / баскетбол | Зависит от количества площадок — считается индивидуально |
| Хоккей / каток | 60×30 м |
| Падел (1 корт) | 20×10 м, под несколько кортов — считается индивидуально |
| Конный манеж | 60×20 м или 40×20 м, высота в центре не менее 6–7 м |

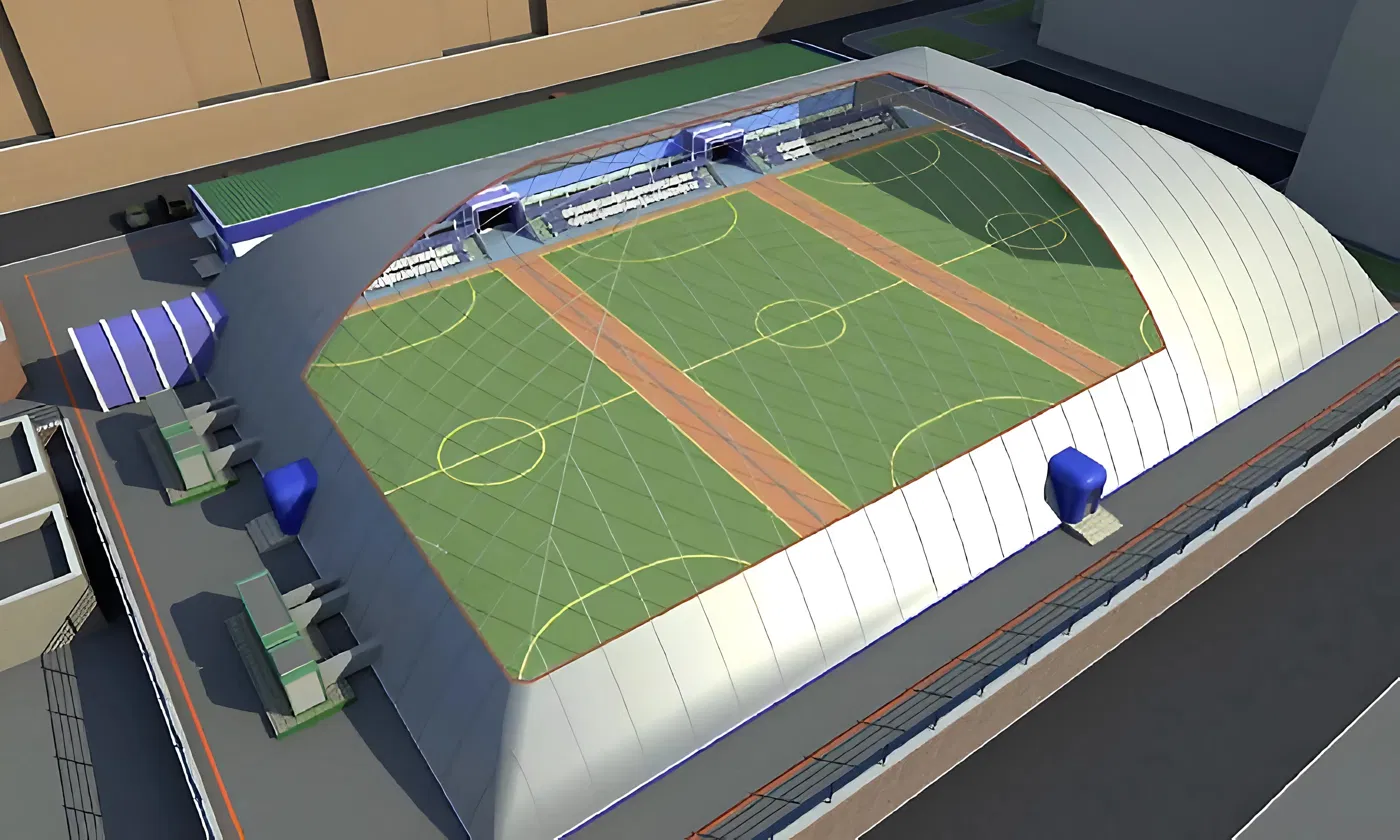

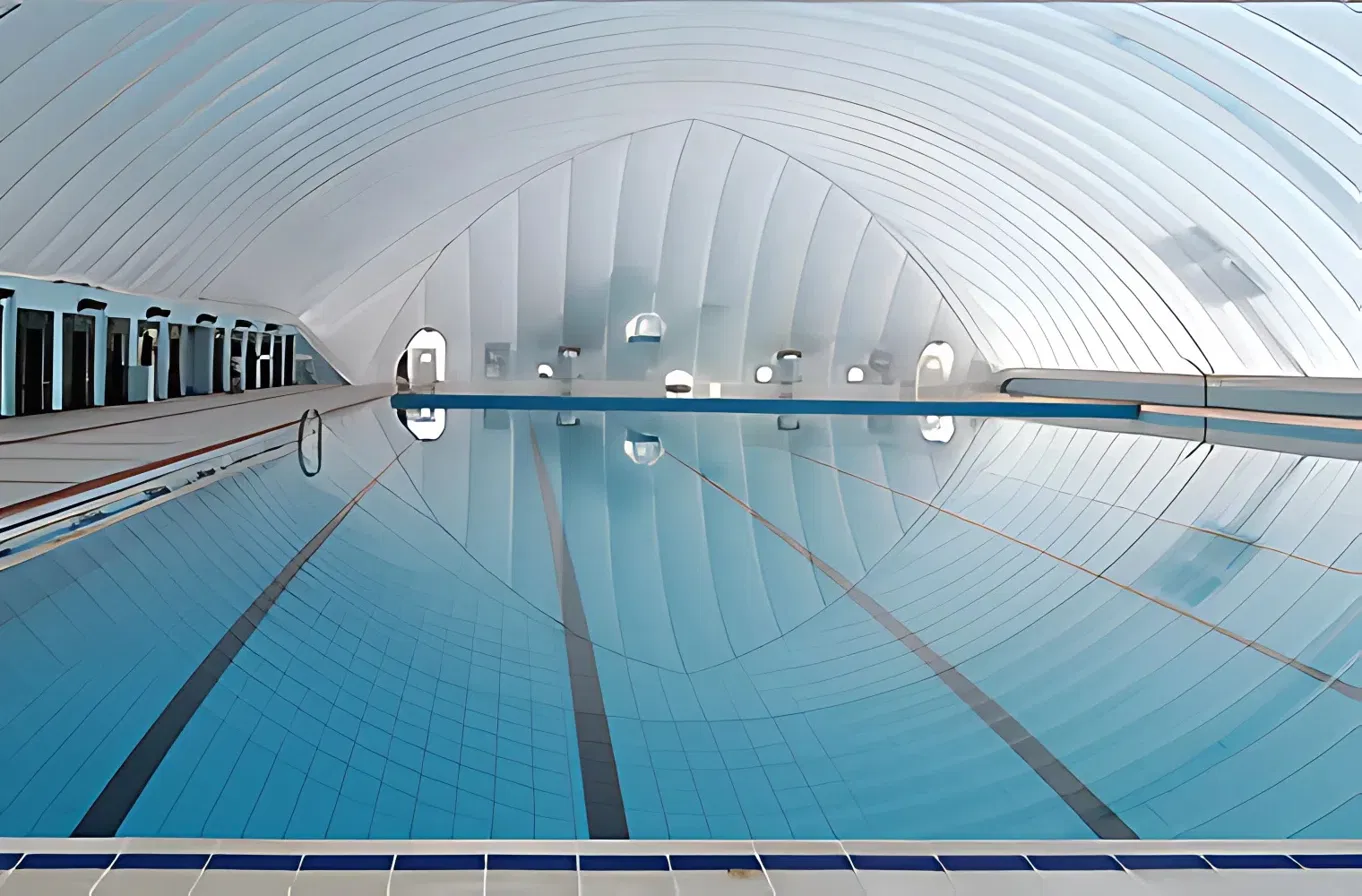

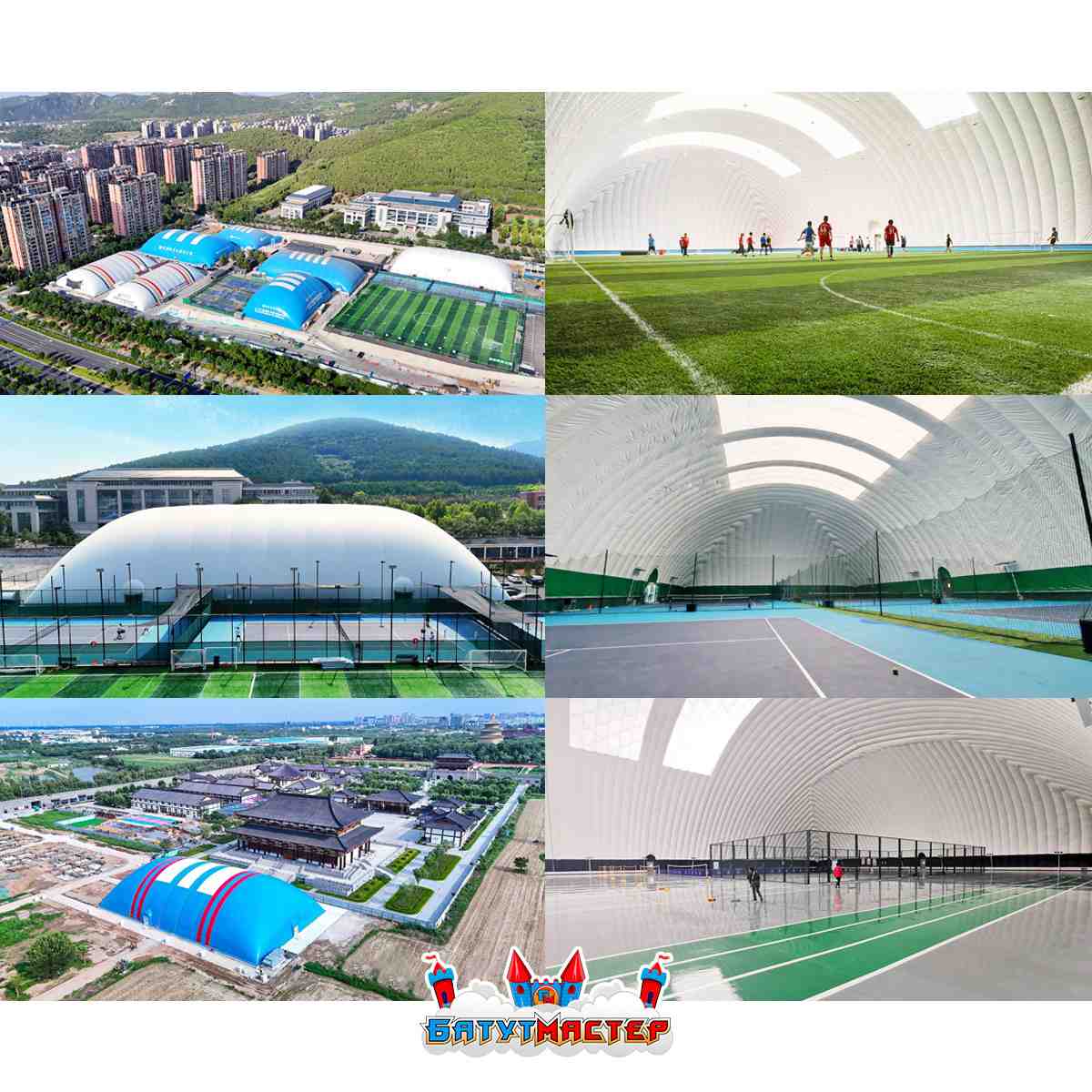

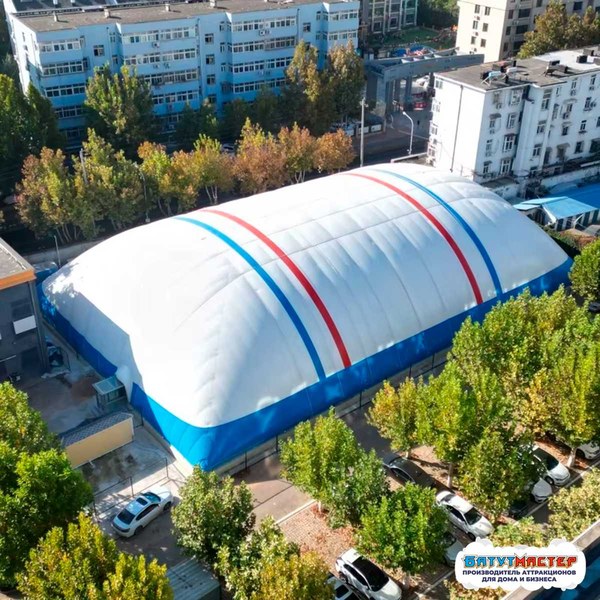

Как это выглядит на реальных объектах
Изображения носят иллюстративный характер. Фактический внешний вид, цвет и комплектация определяются на этапе согласования проекта.
