⚠️ ВАЖНО! Неправильно закрепленный надувной ангар может стать причиной серьезных последствий
Повреждения оборудования, травмы персонала и материальные потери — это реальные риски. По статистике, 85% аварий с надувными конструкциями происходит из-за неподходящего или некачественного крепления.
Правильный выбор системы фиксации — это не только вопрос безопасности, но и соответствие требованиям СНиП и технических регламентов. 📋
🔍 Как выбрать подходящий тип крепления?
Ответьте на несколько вопросов, чтобы определить оптимальный вариант:
📝 Тест для выбора системы крепления:
- ✅ Какой тип поверхности на участке? (бетон/асфальт/грунт/вечная мерзлота)
- ✅ Планируется ли стационарная или временная установка?
- ✅ Какой бюджет на крепление? (эконом/стандарт/премиум)
- ✅ Есть ли ограничения по земляным работам?
- ✅ Какая ветровая нагрузка в регионе? (уточните в местном метеоцентре)

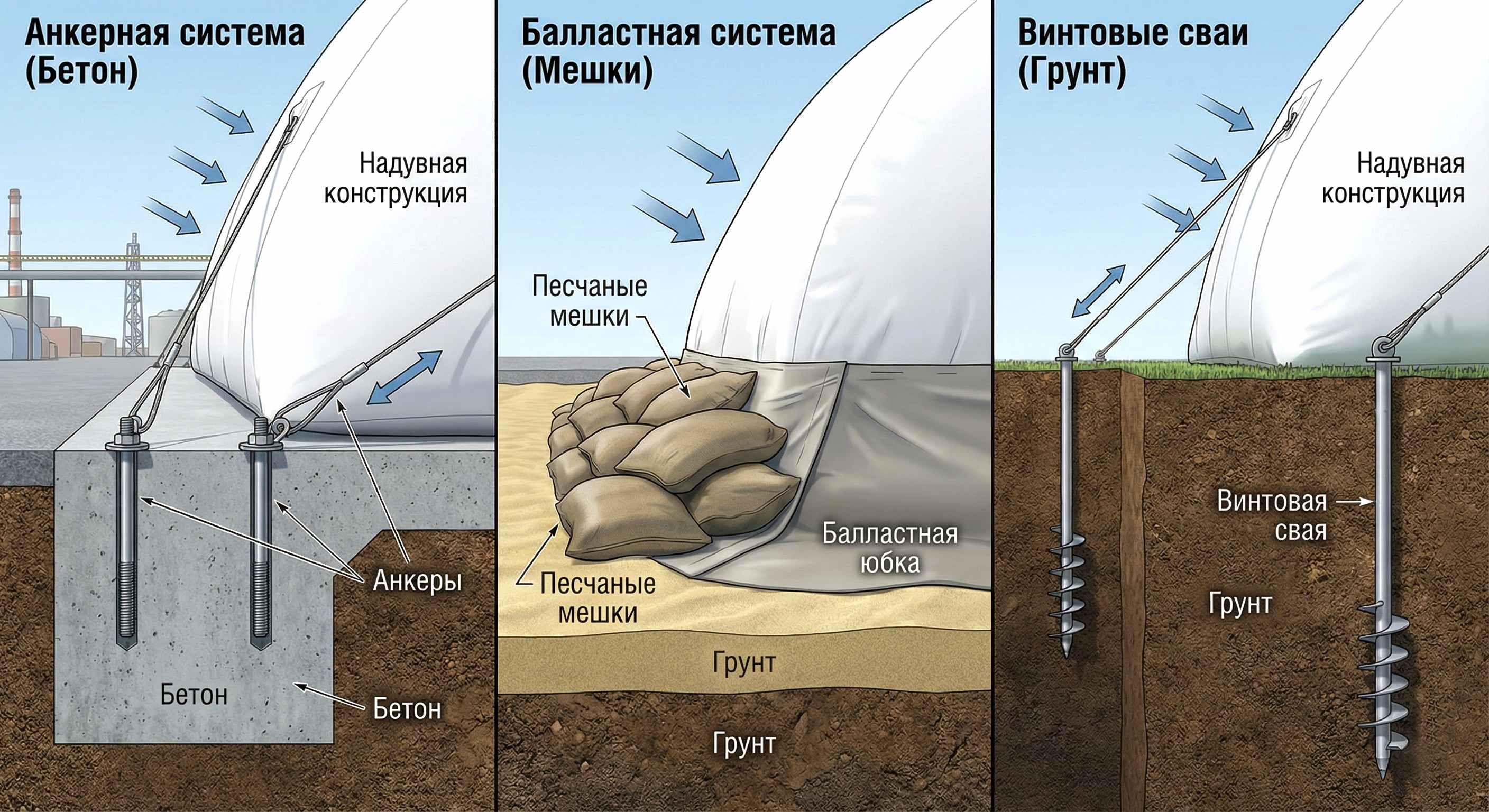

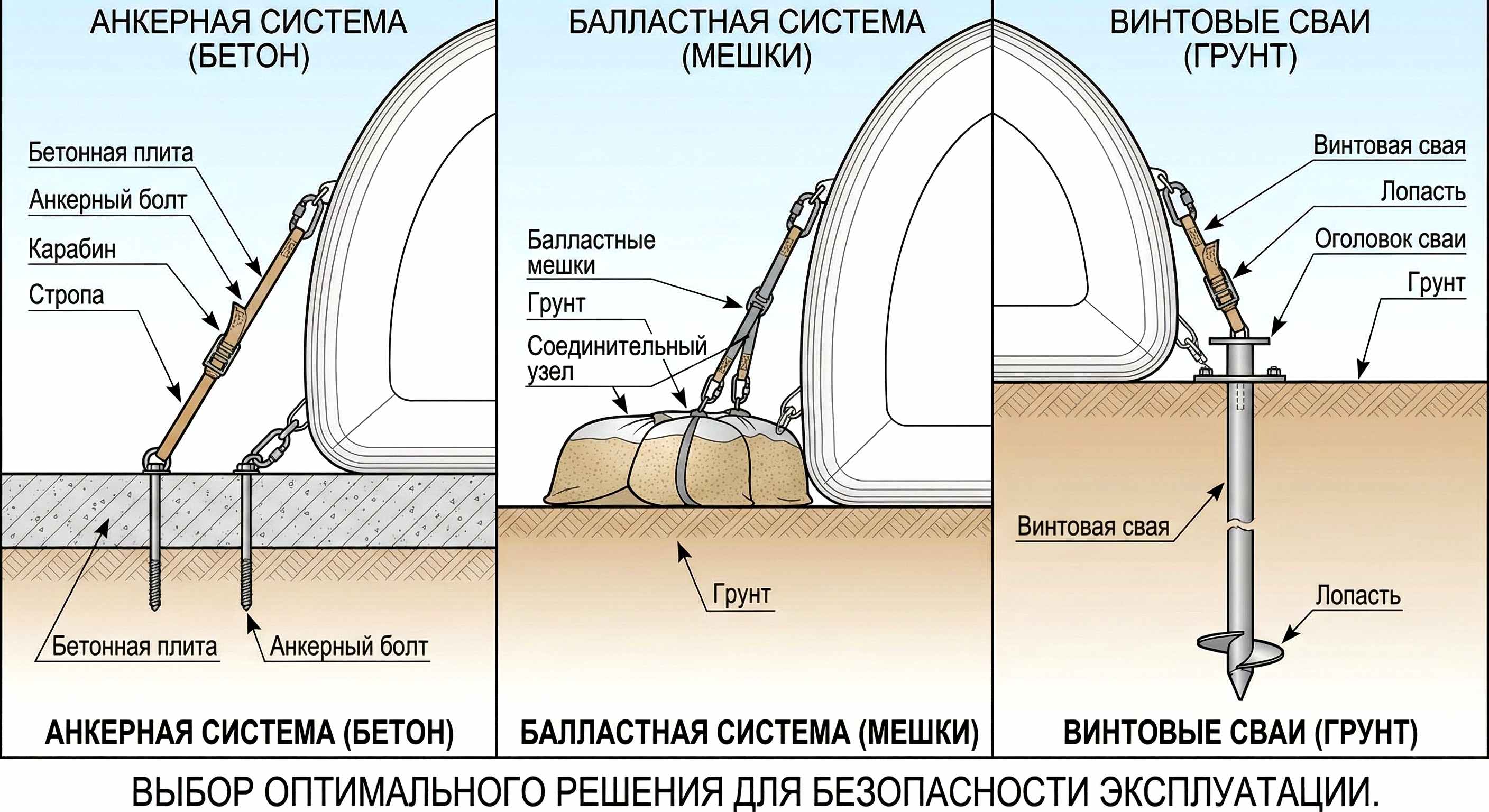

📊 Сравнительная таблица систем крепления
| Параметр | ⚓ Анкерная | 🏋️ Балластовая | 🌀 Винтовые сваи |
|---|---|---|---|
| 💰 Стоимость | Средняя (от 15₽/кг) | Низкая (от 8₽/кг) | Высокая (от 25₽/кг) |
| ⏱️ Время установки | 4-6 часов | 2-3 часа | 6-8 часов |
| 🌍 Тип грунта | Только твердая поверхность | Любой | Любой, кроме скальных пород |
| 🔧 Срок службы | До 15 лет | До 10 лет | До 25 лет |
| 🔄 Демонтаж | Сложный | Простой | Средний |
| 📐 Внутреннее пространство | Не занимает | Может занимать до 1м по периметру | Не занимает |

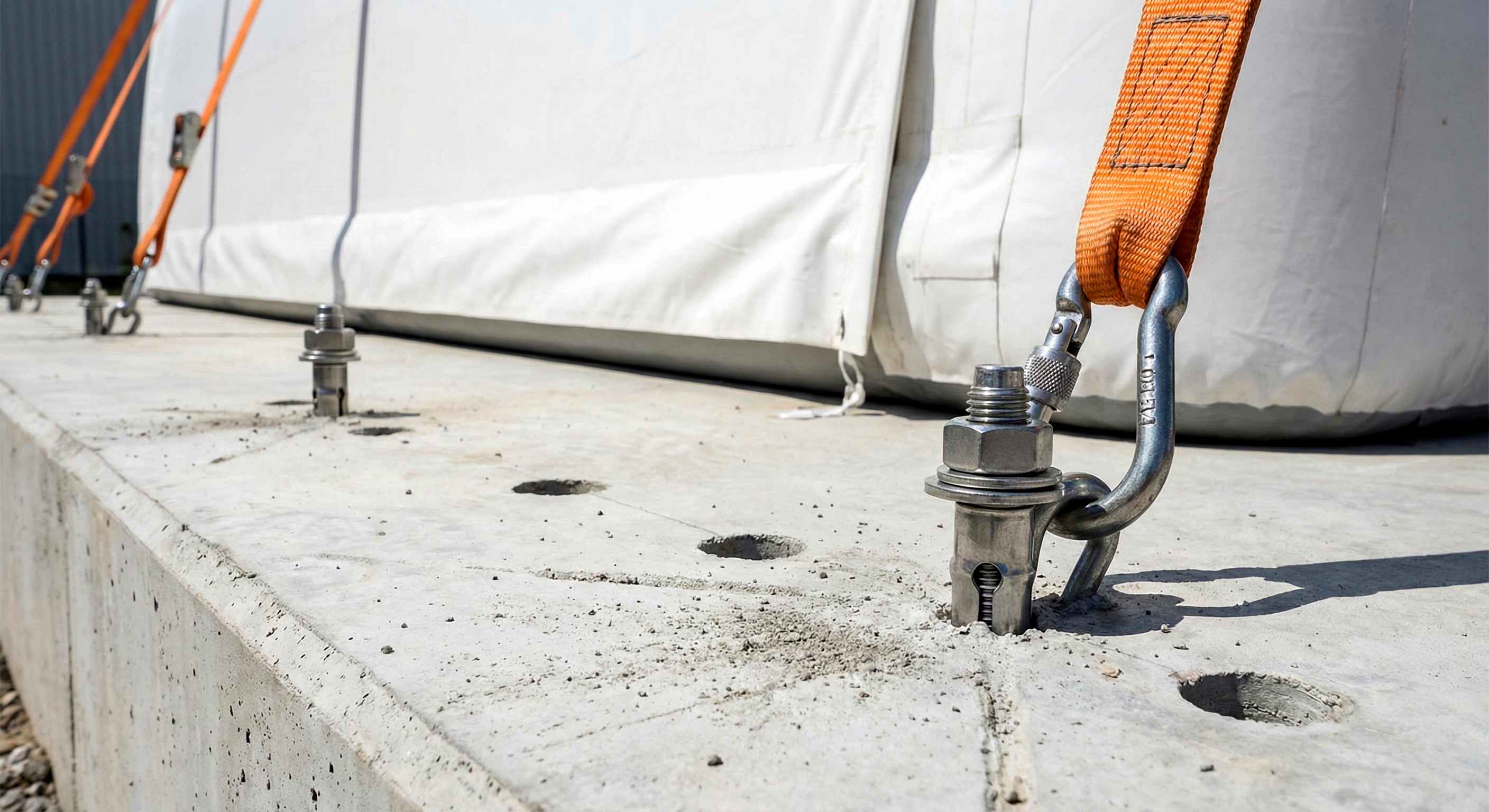

⚓ 1. АНКЕРНАЯ СИСТЕМА — для стационарных установок
🔧 Принцип работы
Анкерная система представляет собой металлические элементы, расклиненные в предварительно просверленных отверстиях бетонного основания. К анкерам крепятся стропы с карабинами, удерживающие пневмобаллоны ангара.
✅ Когда использовать:
- ✅ Есть готовое бетонное основание
- ✅ Планируется долгосрочная эксплуатация (от 5 лет)
- ✅ Требуется максимальное использование внутреннего пространства
- ✅ Высокие ветровые нагрузки в регионе
📏 Технические характеристики:
- 🔩 Нагрузка на анкер: до 3-4 тонн (M16-M20)
- 📐 Глубина установки: 120-150 мм
- 📏 Расстояние между анкерами: 2-3 метра
- 🎯 Диаметр сверления: на 2 мм больше диаметра анкера

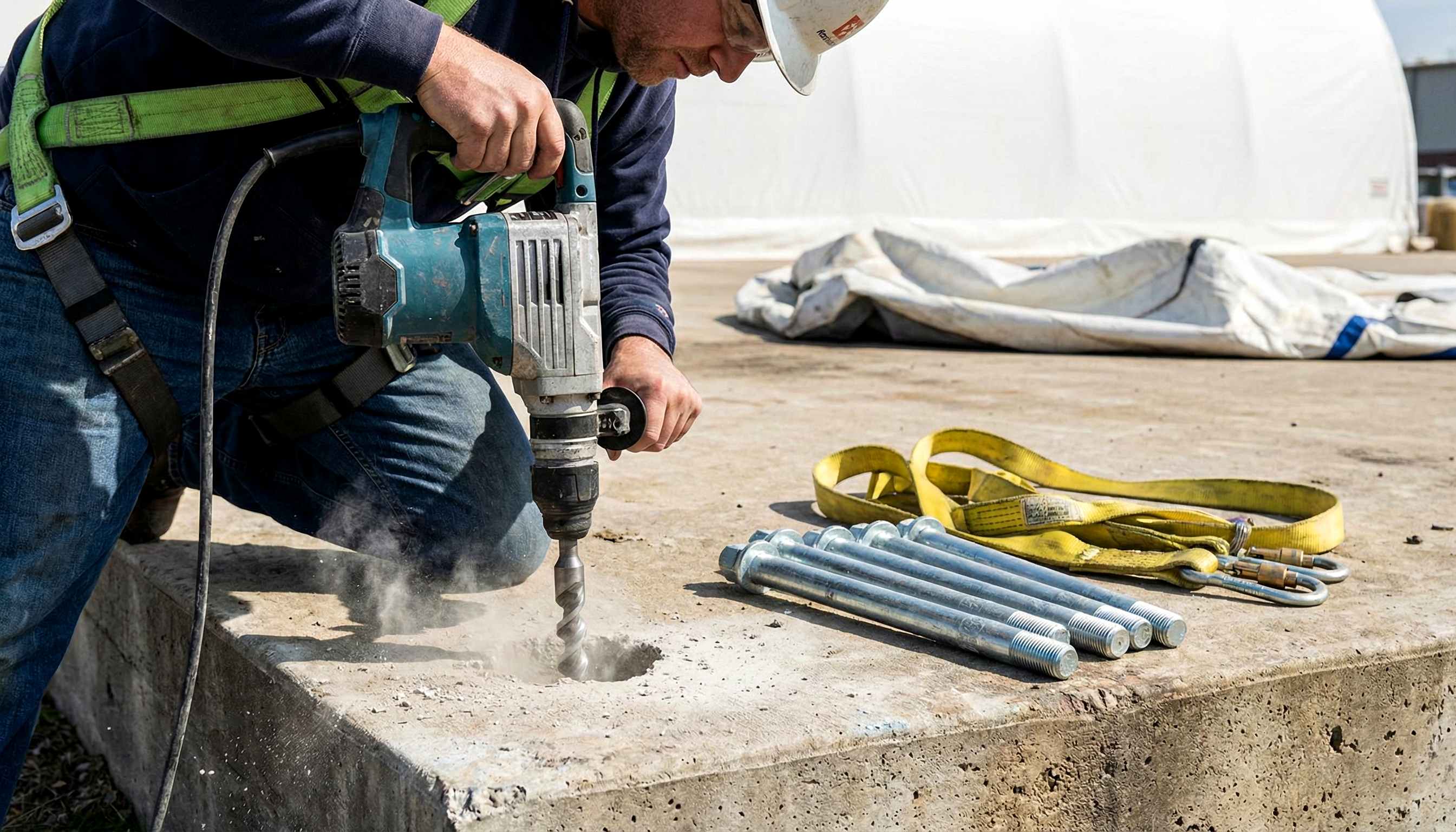

🔨 Пошаговая установка:
- Разметка позиций согласно проектной схеме
- Сверление отверстий перфоратором (сверло по бетону)
- Очистка отверстий от пыли сжатым воздухом
- Установка анкеров и затяжка до упора
- Контроль нагрузки динамометрическим ключом
- Подсоединение строп с карабинами
💡 Лайфхак: Используйте анкеры с антикоррозийным покрытием — они прослужат в 2 раза дольше!

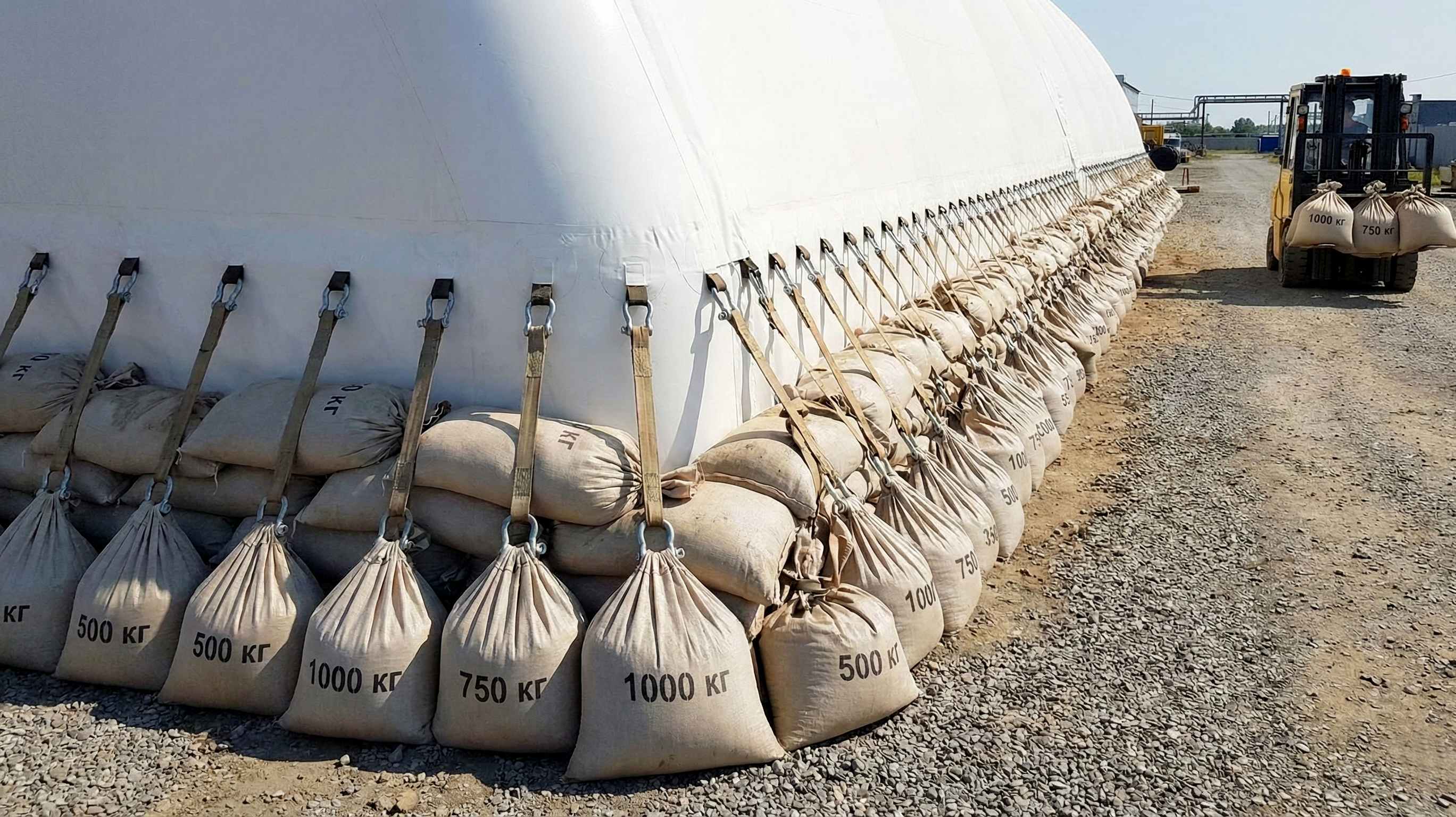

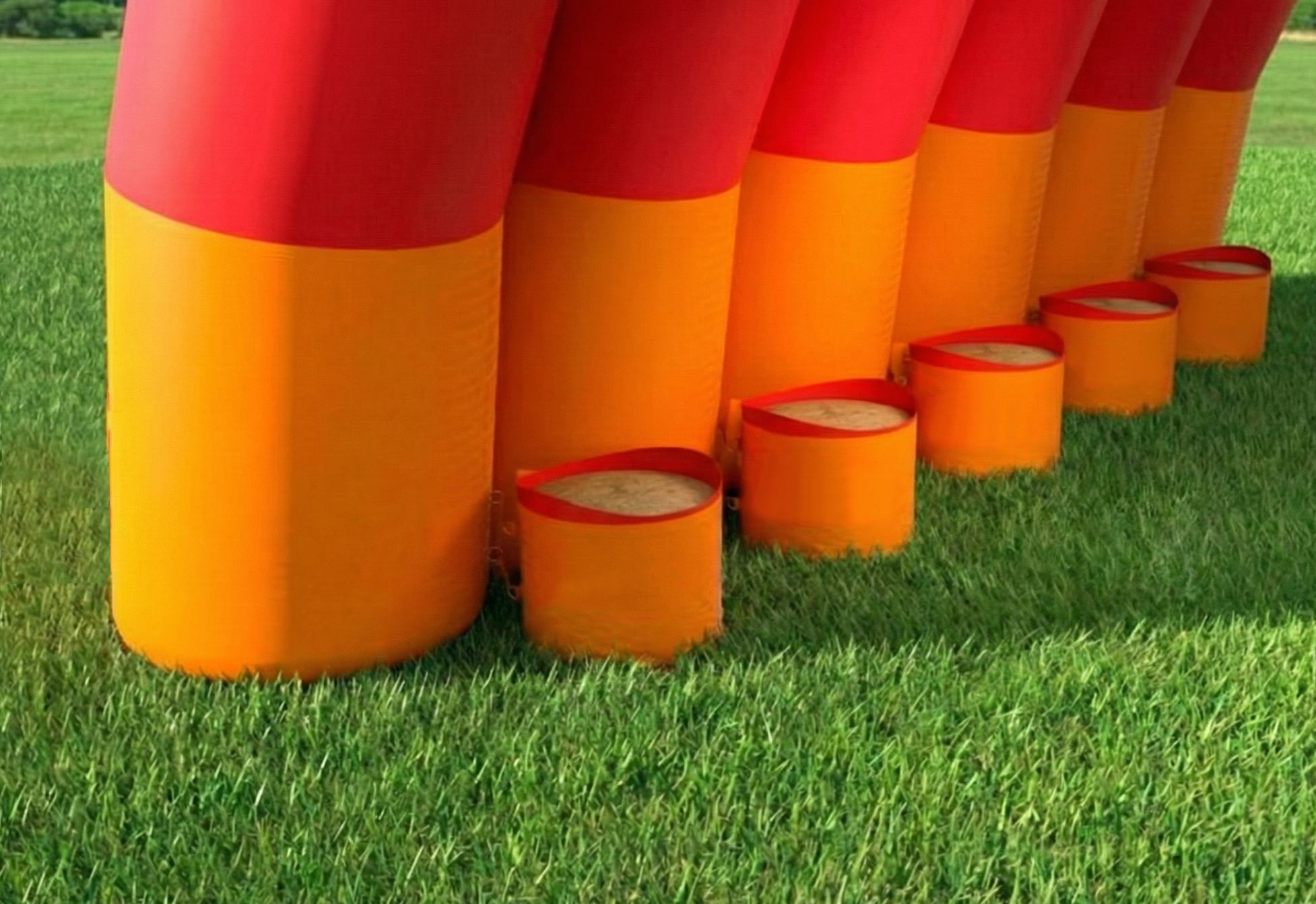

🏋️ 2. БАЛЛАСТОВАЯ СИСТЕМА — универсальное решение
🔧 Принцип работы
Система использует гравитационную силу: мешки с балластом (песок, гравий, щебень) крепятся к пневмобаллонам специальными ремнями или карабинами через усиленные рымы.
✅ Когда использовать:
- ✅ Временные установки
- ✅ Невозможность проведения земляных работ
- ✅ Установка на вечной мерзлоте
- ✅ Ограниченный бюджет
- ✅ Необходимость быстрого монтажа/демонтажа
🧮 Расчет необходимого балласта:
Масса балласта = Площадь ангара × Ветровая нагрузка × 1,4
📊 Пример расчета для ангара 10×20м в Московской области:
- 📐 Площадь: 200 м²
- 🌪️ Ветровая нагрузка: 32 кг/м² (III ветровой район)
- ⚖️ Необходимая масса: 200 × 32 × 1,4 = 8960 кг балласта
📋 Виды балласта и их характеристики:
| Материал | Плотность кг/м³ | Преимущества | Недостатки |
|---|---|---|---|
| Песок речной | 1500-1600 | Недорогой, доступный | Может замерзать |
| Гравий 20-40мм | 1400-1500 | Не смерзается | Дороже песка |
| Щебень гранитный | 1300-1400 | Долговечный | Высокая стоимость |
📍 Варианты размещения:
- 🏠 Снаружи: экономия внутреннего пространства, но выше требования к массе
- 🔒 Внутри: меньшая масса балласта, защита от кражи
- ⚖️ Комбинированный: оптимальное соотношение массы и пространства

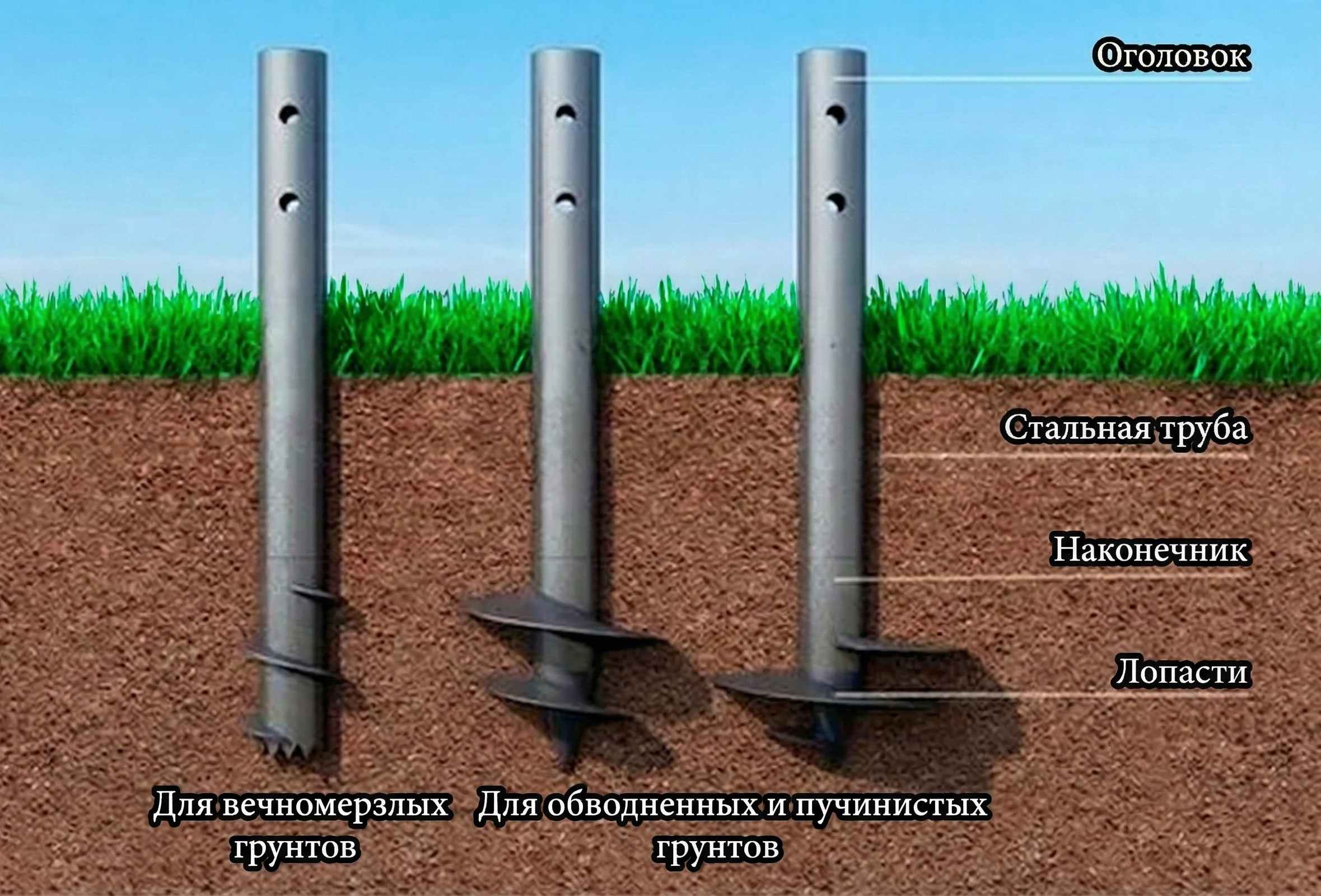

🌀 3. ВИНТОВЫЕ СВАИ — премиум решение
🔧 Принцип работы
Металлические трубы с приваренными лопастями вкручиваются в грунт на расчетную глубину. Оголовки свай служат точками крепления для строп надувной конструкции.
✅ Когда использовать:
- ✅ Слабые и пучинистые грунты
- ✅ Высокие нагрузки (крупные ангары от 500 м²)
- ✅ Долгосрочная эксплуатация (от 10 лет)
- ✅ Сложные геологические условия
- ✅ Требования к минимальному воздействию на ландшафт
📏 Технические характеристики:
| Диаметр сваи | Несущая способность | Рекомендуемое применение |
|---|---|---|
| 76 мм | до 2 тонн | Небольшие батуты, тенты |
| 89 мм | до 3 тонн | Ангары до 300 м² |
| 108 мм | до 5 тонн | Крупные ангары от 300 м² |
| 133 мм | до 7 тонн | Промышленные сооружения |
🌍 Глубина установки по типам грунта:
- 🏖️ Песчаные грунты: 1,5-2,5 м
- 🌾 Суглинки: 2,0-3,0 м
- 🧱 Глинистые грунты: 2,5-4,0 м
- 🌿 Торфяники: до уровня минерального грунта + 0,5 м
🔨 Процесс установки:
- Геологическая разведка — определение типа грунта и уровня грунтовых вод
- Разметка участка по проектной схеме
- Завинчивание свай механизированным способом или вручную
- Контроль вертикальности (отклонение не более 2°)
- Обрезка по уровню и установка оголовков
- Антикоррозийная обработка сварных соединений
- Нагрузочные испытания контрольных свай
⚠️ Важно: Завинчивание останавливают при достижении расчетного крутящего момента, а не определенной глубины.
Посмотрите видео по теме:
Как нельзя крепить батут — разбираем ошибки предпринимателей (27 с)
Анкеры, тросы, ограждения — что купить до установки батута (36 с)

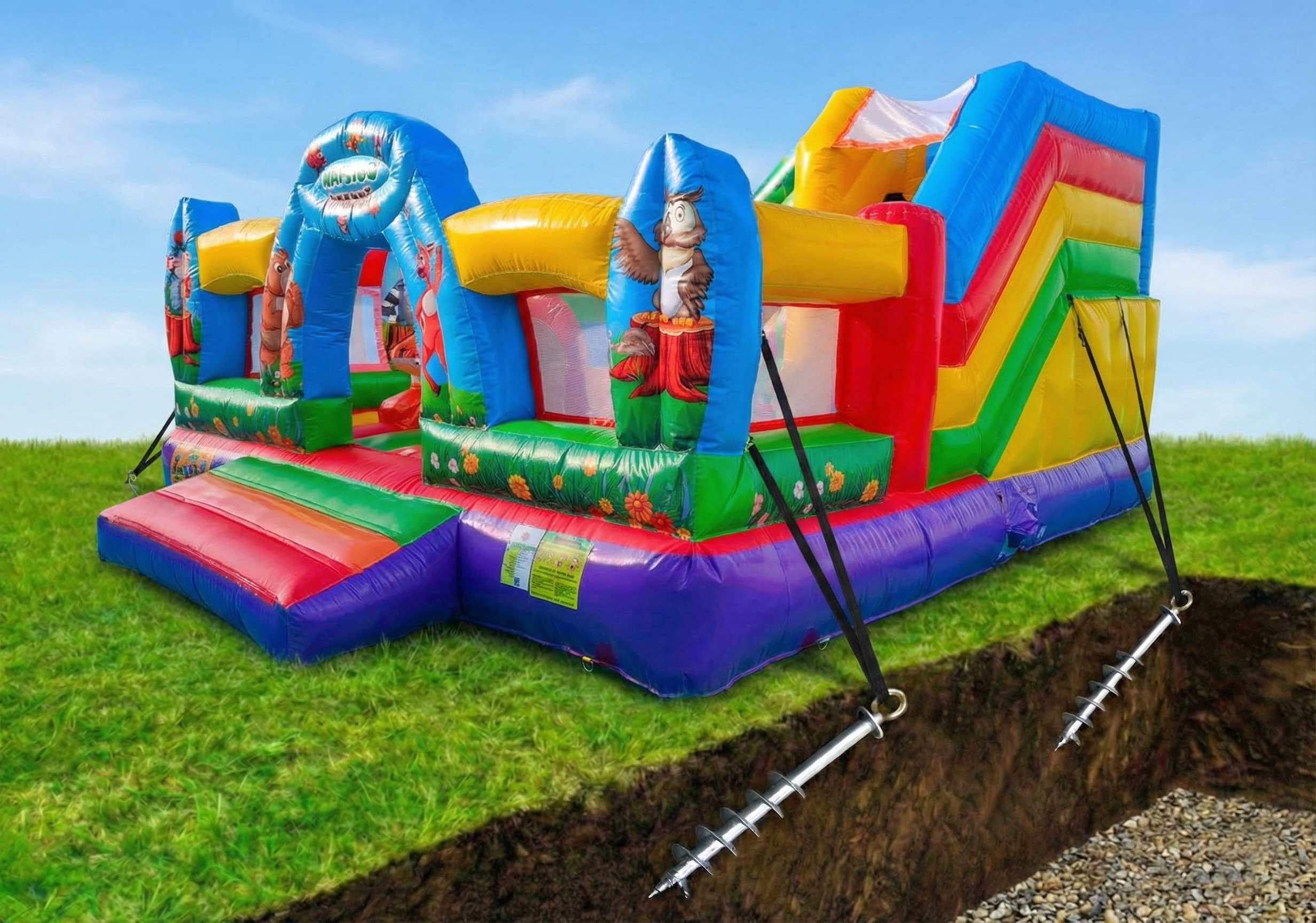

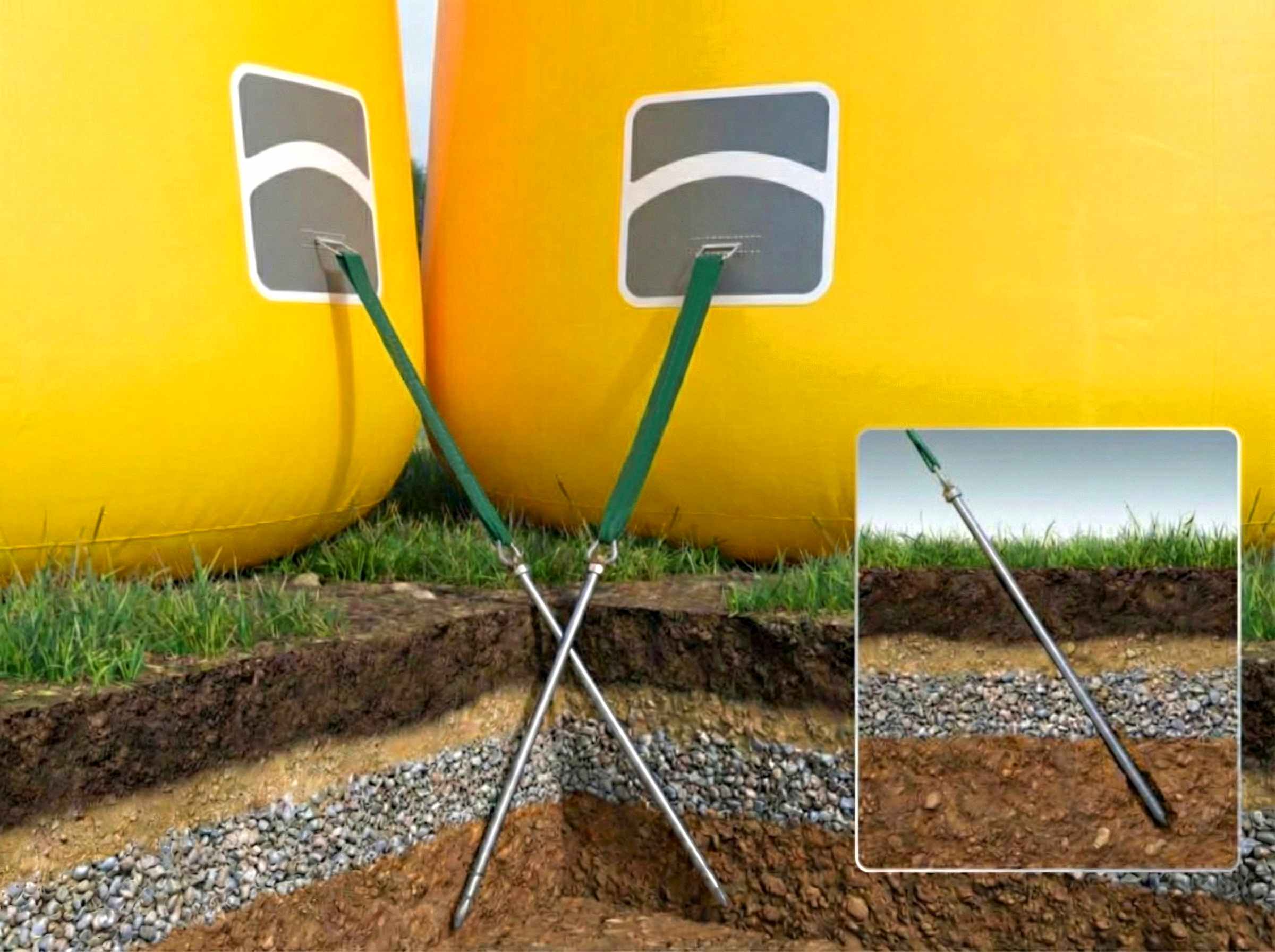

🔨 4. ЗАБИВНЫЕ ГРУНТОВЫЕ АНКЕРЫ — быстрое решение для мягких грунтов
🔧 Принцип работы
Забивные анкеры представляют собой металлические стержни специальной конфигурации, которые забиваются в грунт молотком или пневматическим инструментом. Благодаря спиральной резьбе или расширяющимся элементам они надежно фиксируются в земле.
✅ Когда использовать:
- ✅ Мягкие и средние грунты (песок, суглинок, чернозем)
- ✅ Временные установки (от 1 дня до 6 месяцев)
- ✅ Крепление батутов, небольших тентов, шатров
- ✅ Быстрый монтаж без специальной техники
- ✅ Ограниченный бюджет и время установки
- ✅ Невозможность использования балласта (детские площадки)

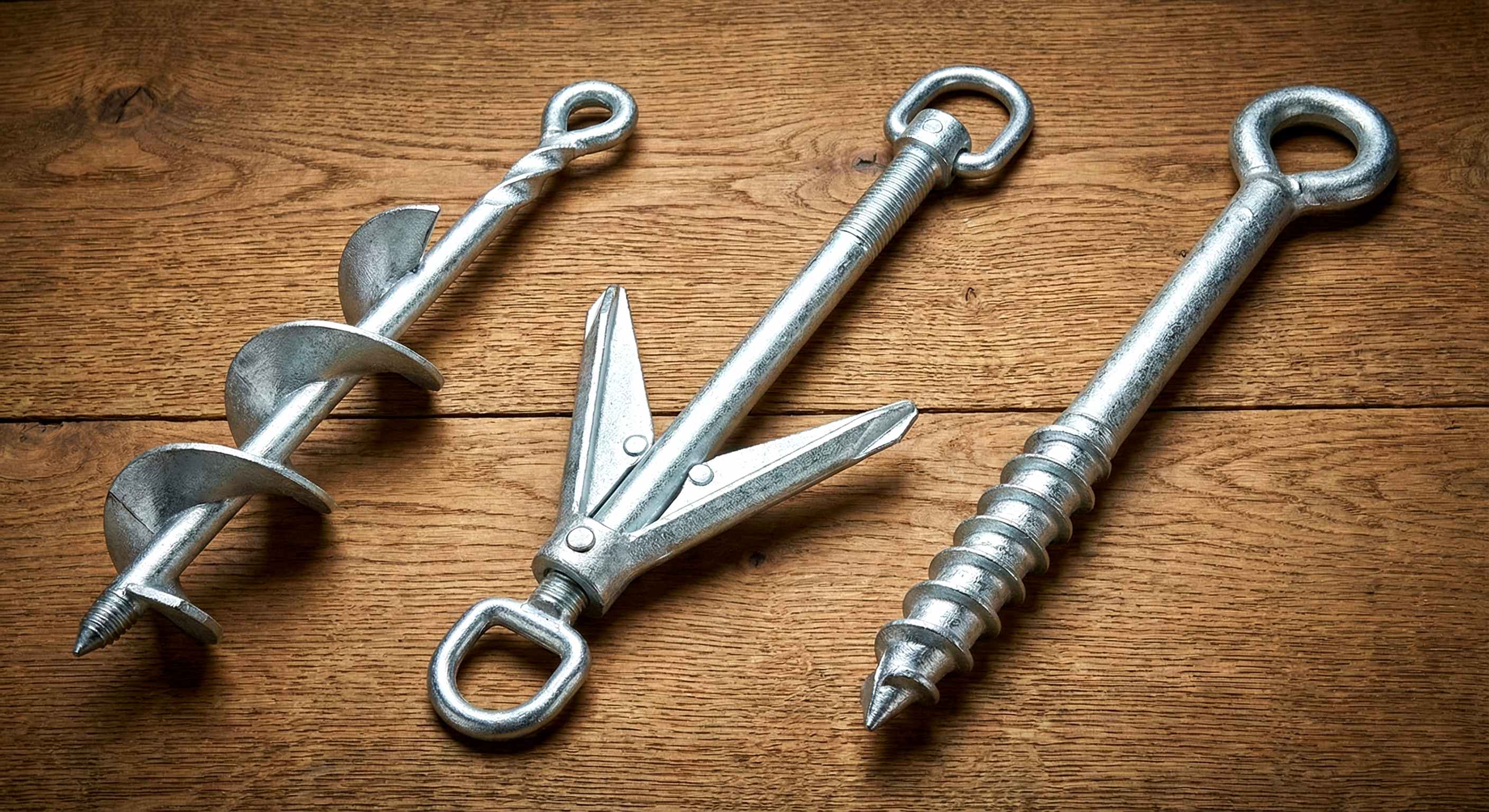

🔩 Типы забивных анкеров:

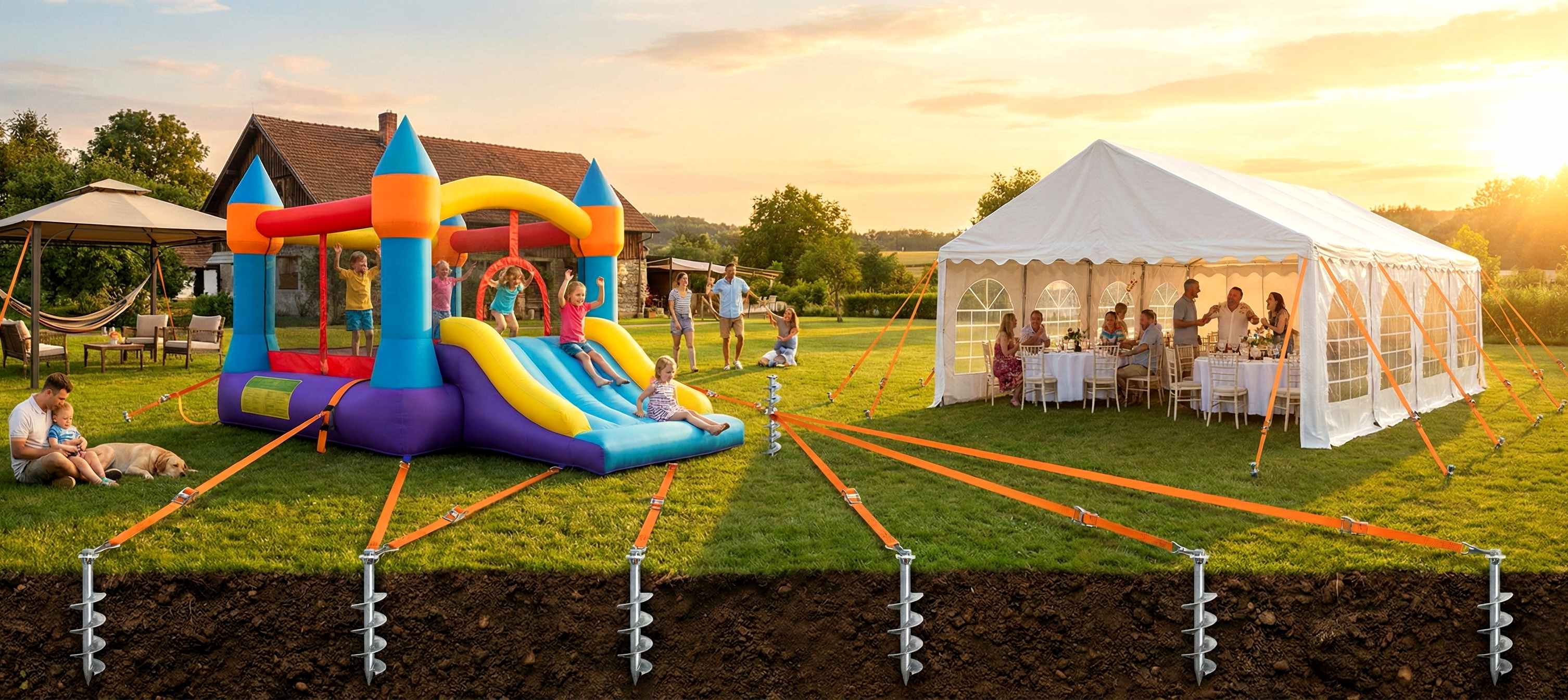

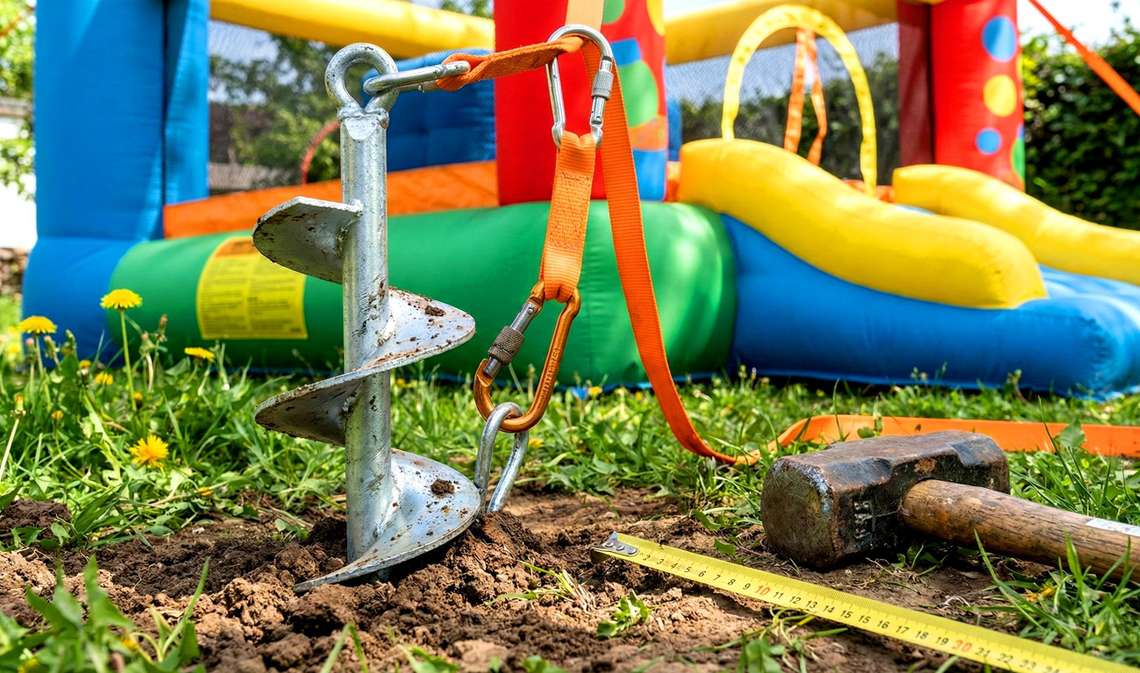

🌀 Спиральные анкеры
- • Конструкция: стальной стержень со спиральными лопастями
- • Длина: 40-120 см
- • Диаметр: 12-25 мм
- • Нагрузка: 150-800 кг на выдергивание
🦅 Анкеры с расширяющимся наконечником
- • Конструкция: стержень с раскрывающимися "крыльями"
- • Длина: 30-80 см
- • Нагрузка: 200-600 кг
- • Особенность: подходят для рыхлых песчаных грунтов

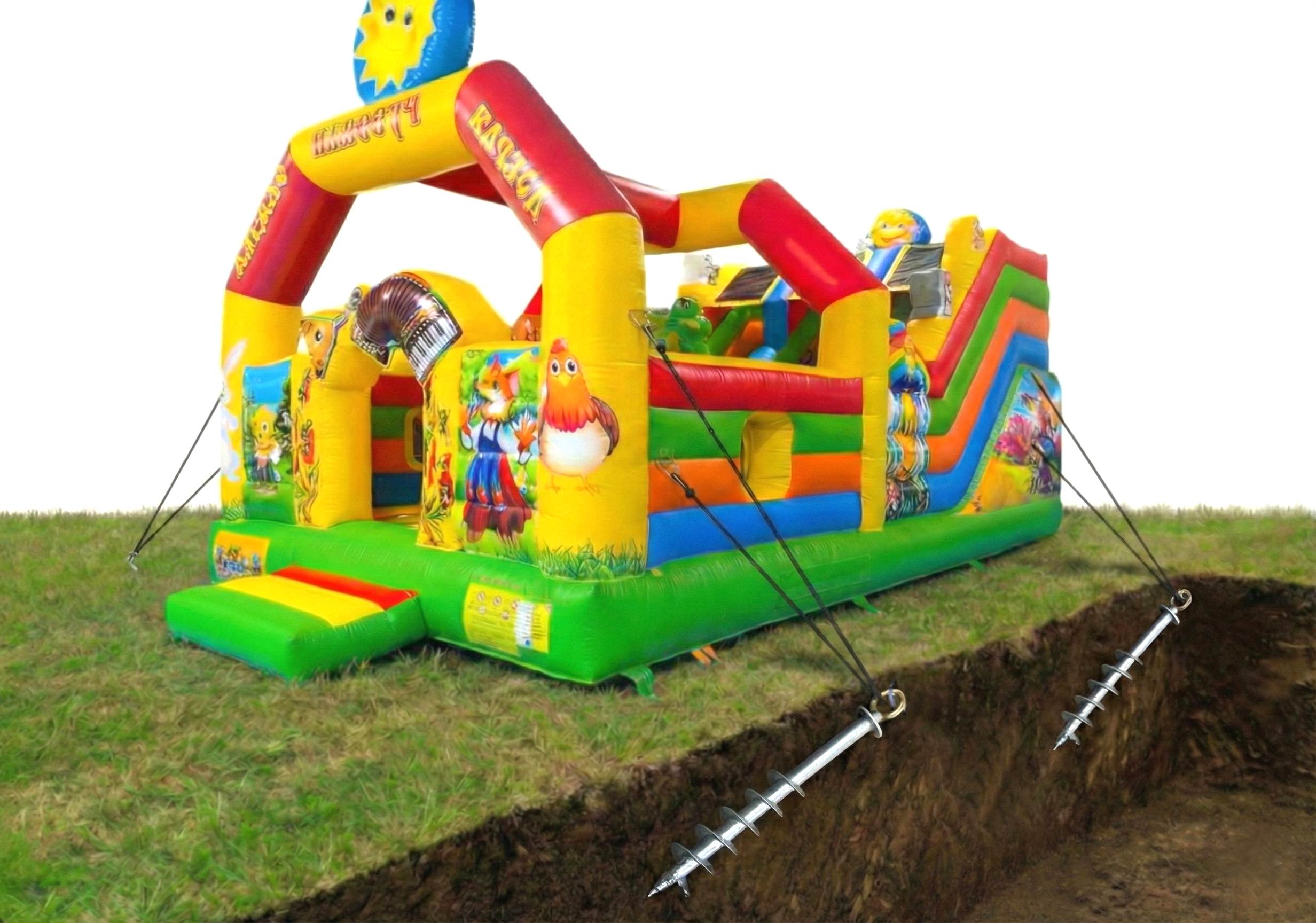

🔄 Винтовые забивные анкеры
- • Конструкция: комбинация забивания и вкручивания
- • Длина: 50-150 см
- • Нагрузка: до 1000 кг
- • Применение: средние надувные конструкции до 100 м²
📏 Технические характеристики по размерам:
| Длина анкера | Диаметр | Нагрузка (кг) | Применение |
|---|---|---|---|
| 40 см | 12 мм | 150-250 | Детские батуты до 3м |
| 60 см | 16 мм | 300-450 | Батуты 3-5м, тенты |
| 80 см | 20 мм | 500-700 | Большие батуты, навесы |
| 100 см | 25 мм | 600-800 | Небольшие ангары, павильоны |
🚫 Не подходит для:
- ❌ Каменистых грунтов
- ❌ Твердых глин
- ❌ Грунтов с высоким уровнем грунтовых вод
- ❌ Вечномерзлых грунтов
✅ Преимущества и ❌ недостатки:
✅ Преимущества:
- • Быстрая установка (5-10 минут на анкер)
- • Не требует специальной техники
- • Многоразовое использование
- • Низкая стоимость
- • Легкий демонтаж
❌ Недостатки:
- • Ограниченная нагрузочная способность
- • Не подходит для твердых грунтов
- • Может ослабнуть при замерзании-оттаивании
- • Требует регулярной проверки натяжения

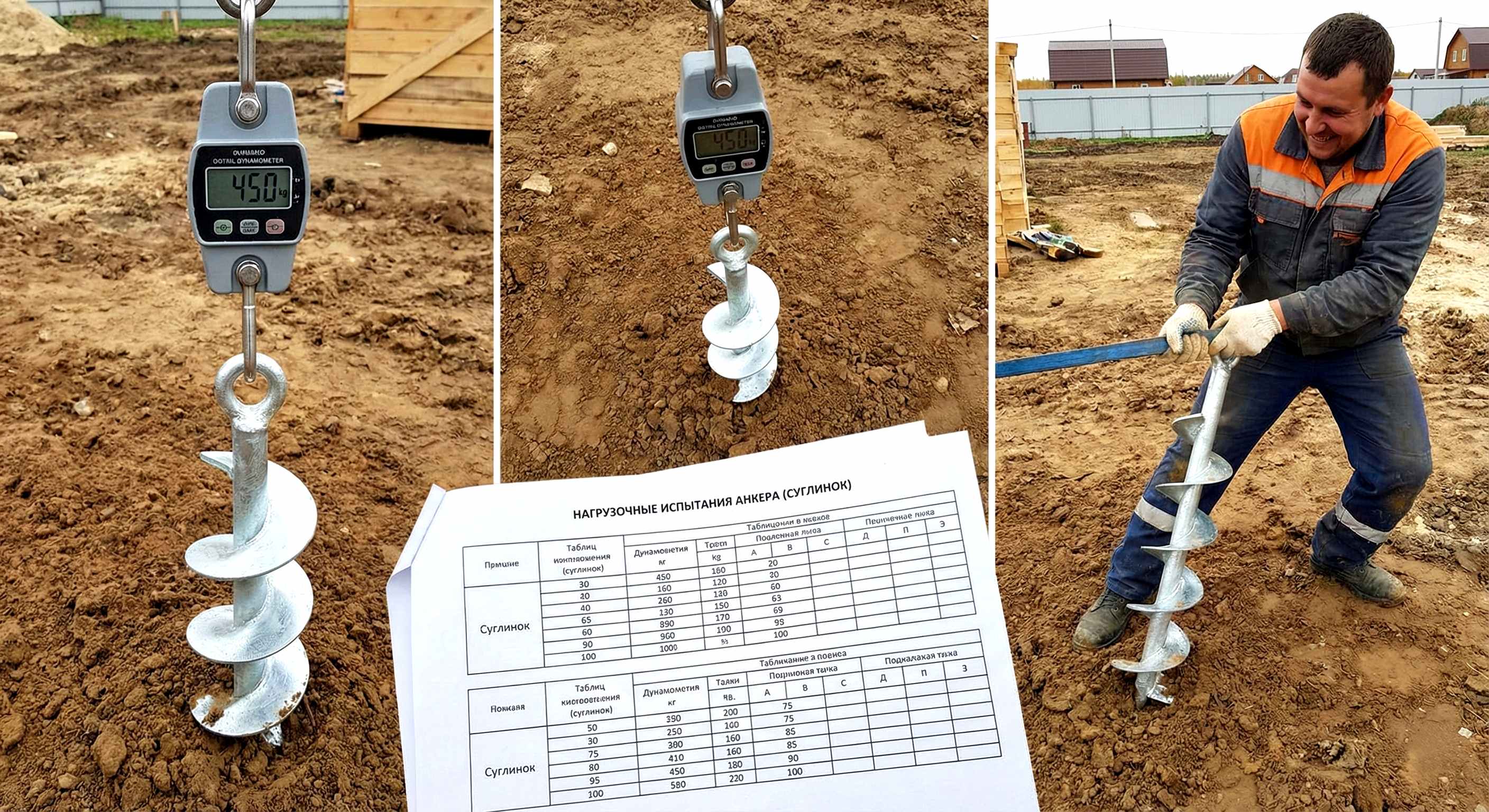

🔧 Установка и испытания
🎯 Как выбрать подходящую систему крепления

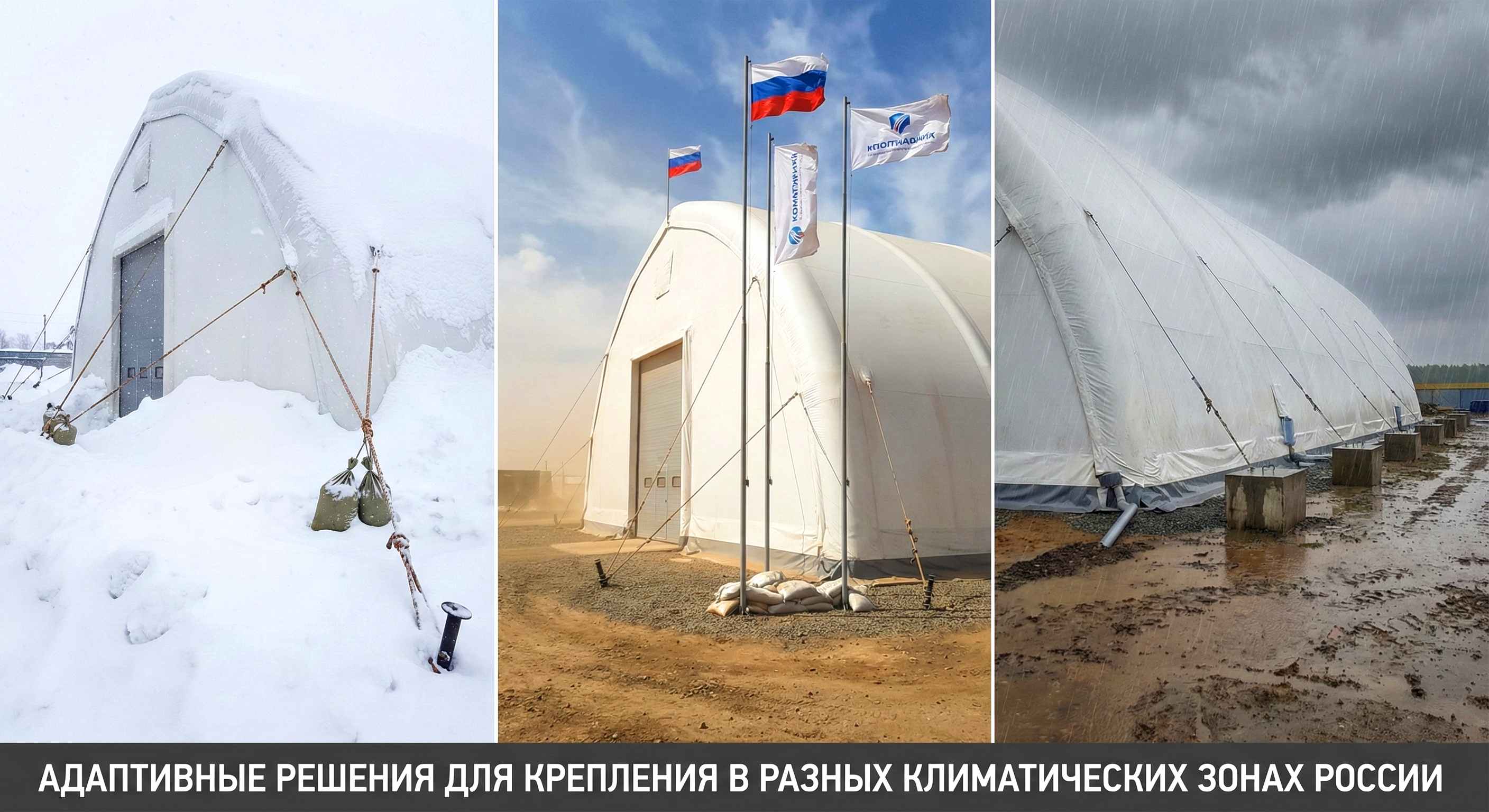

📚 Кейсы применения различных систем
🌾 Случай 1: Склад сезонного хранения (Краснодарский край)
Задача: Временное хранение сельхозпродукции на 6 месяцев
Решение: Балластовая система с размещением балласта внутри
Результат: Экономия 40% бюджета по сравнению с винтовыми сваями
🧊 Случай 2: Производственный цех (Архангельская область)
Задача: Постоянная эксплуатация в условиях вечной мерзлоты
Решение: Комбинированная система — сваи + дополнительный балласт
Результат: Надежная фиксация при температурах до -40°С
🏃 Случай 3: Спортивный комплекс (Московская область)
Задача: Круглогодичная эксплуатация тренировочного зала
Решение: Анкерная система на готовом фундаменте
Результат: Максимальное использование внутреннего пространства

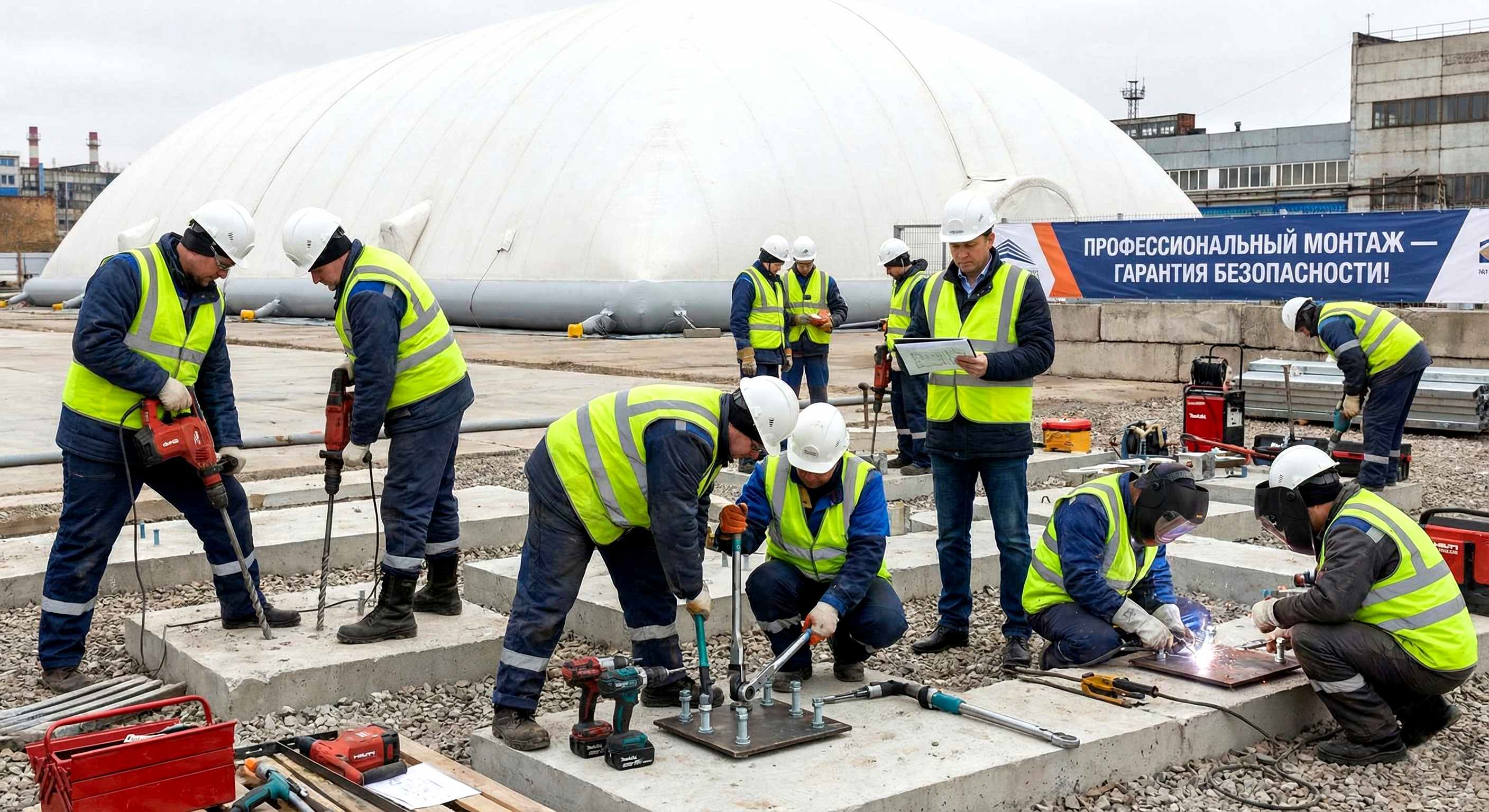

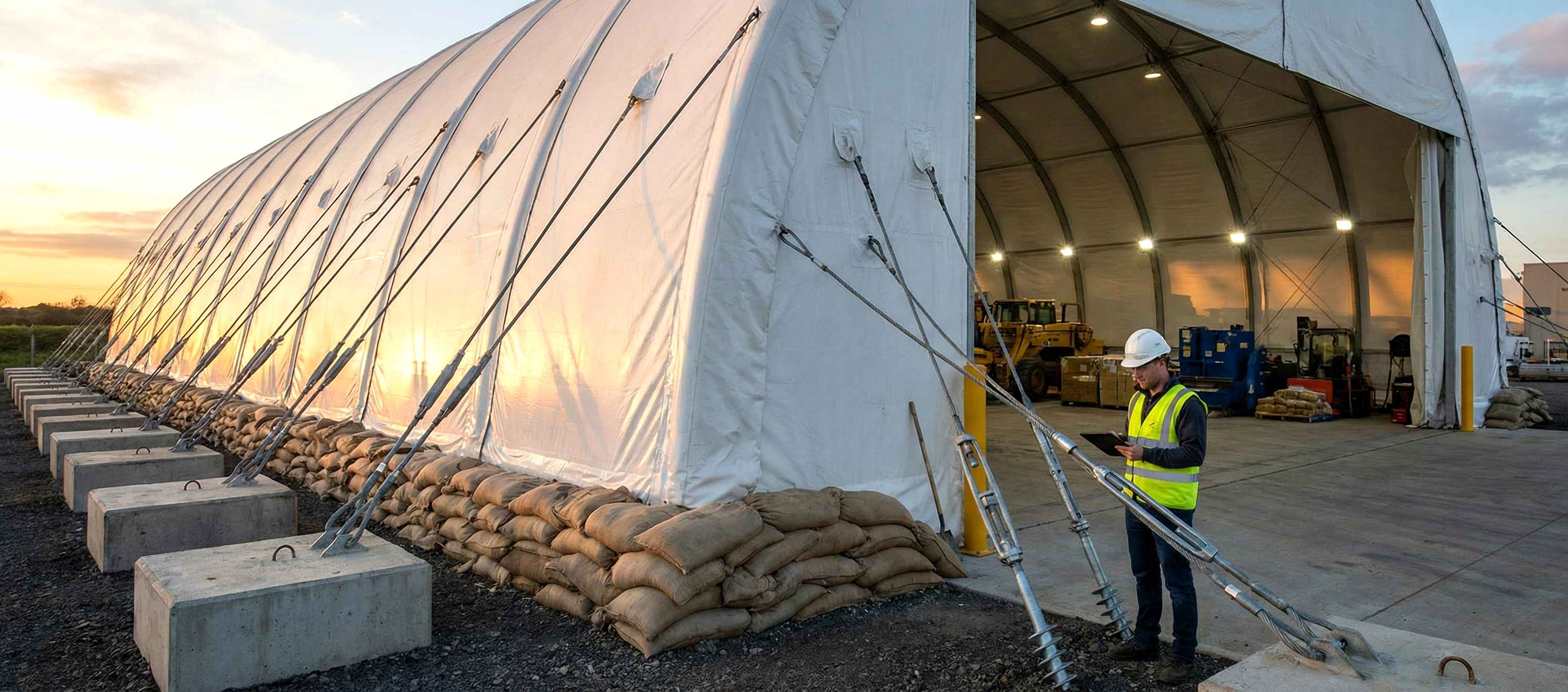

🏗️ Примеры применения

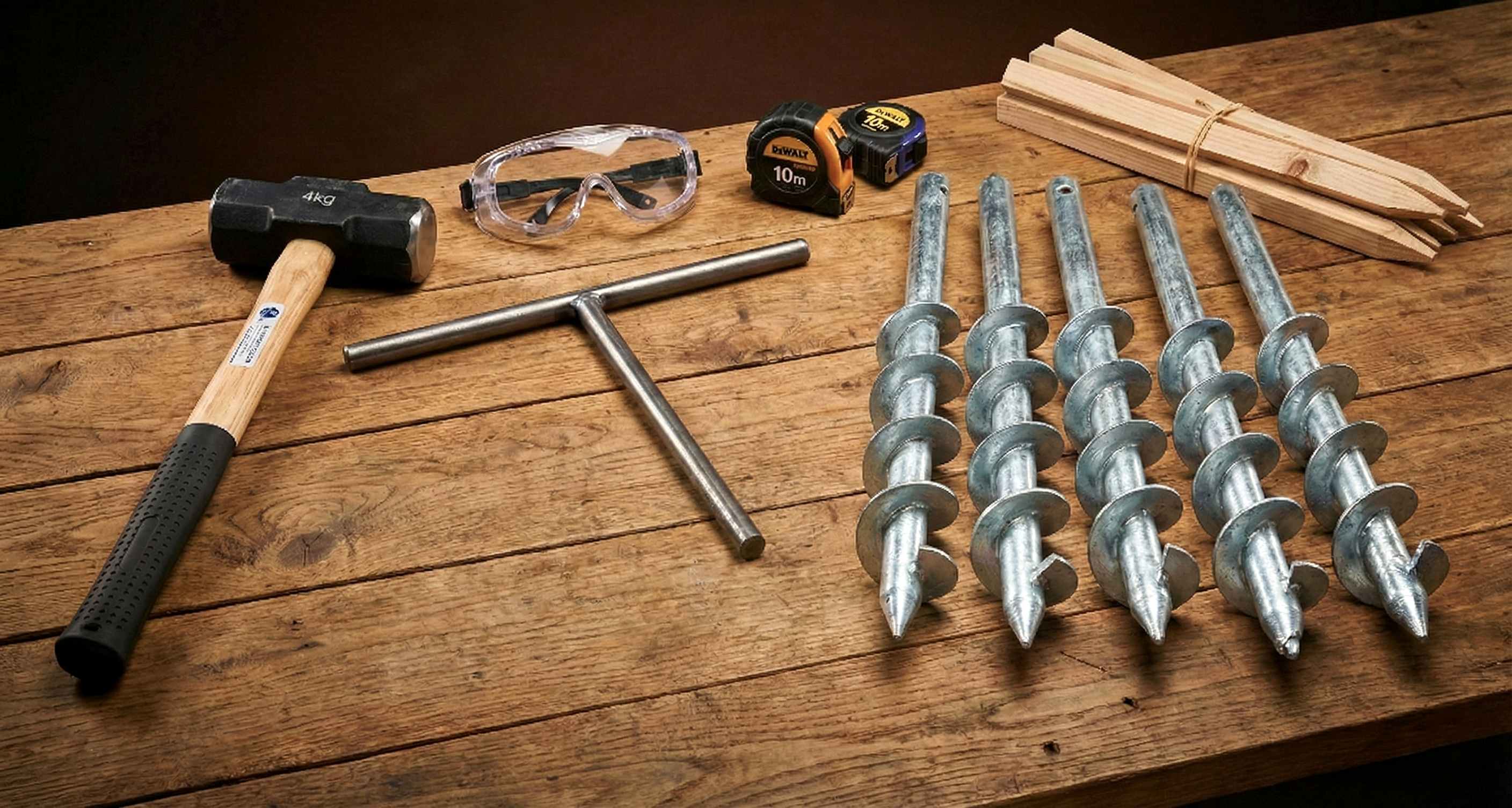

🛠️ Инструменты и оборудование для монтажа
⚓ Для анкерной системы:
- 🔨 Перфоратор мощностью от 1200 Вт
- 🎯 Сверла по бетону (диаметр по проекту)
- 💨 Компрессор для продувки отверстий
- 🔧 Динамометрический ключ
- 📐 Уровень строительный
🏋️ Для балластовой системы:
- 🎒 Мешки из плотной ткани
- 🚛 Погрузчик или кран-манипулятор
- 🔗 Строповочные ремни
- 🔐 Карабины нержавеющие
🌀 Для винтовых свай:
- 🚜 Ямобур или установка завинчивания
- 📊 Теодолит для контроля вертикальности
- ⚡ Сварочный аппарат
- 🔪 УШМ для обрезки свай
- 🛡️ Антикоррозийные материалы

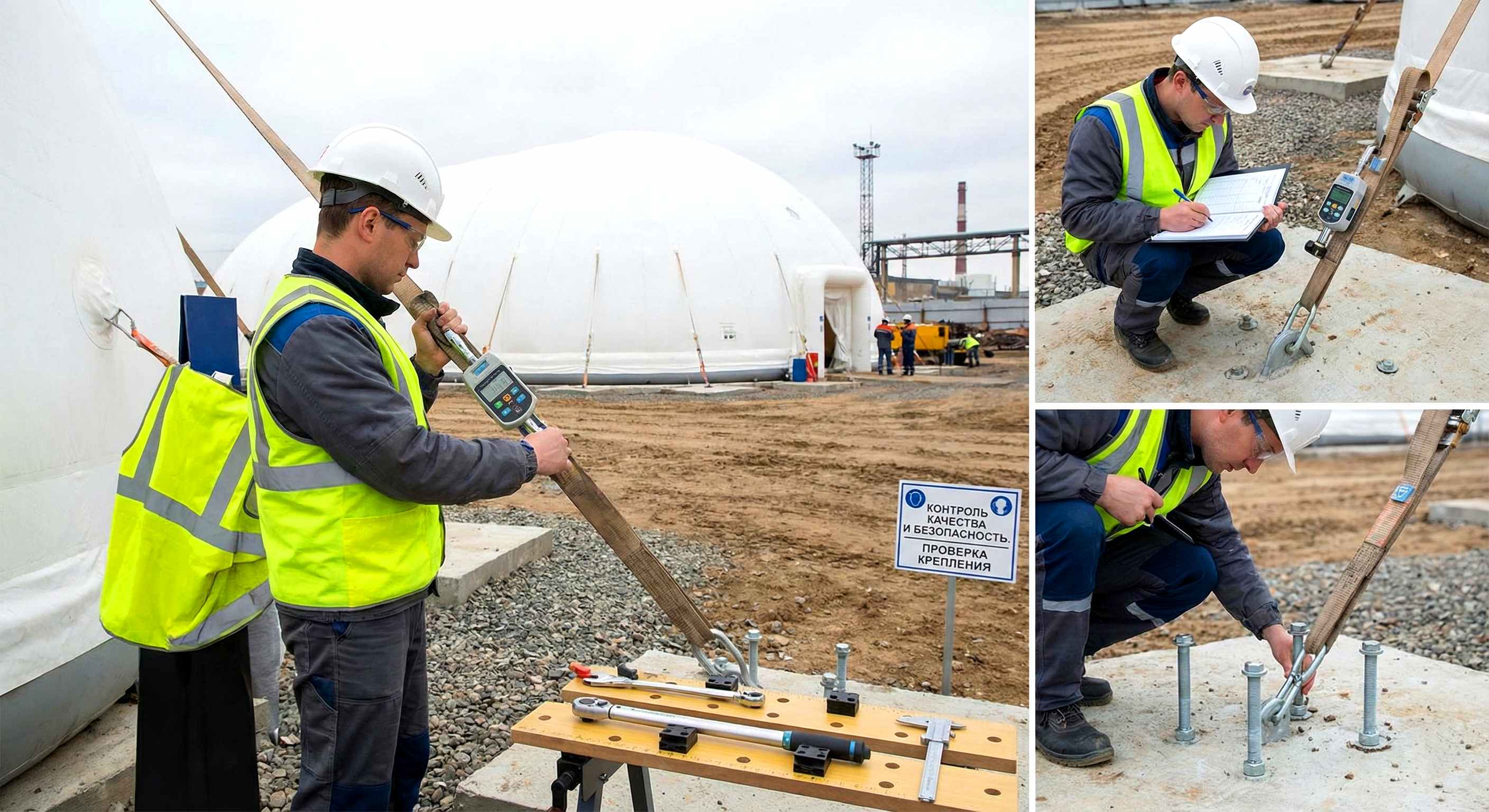

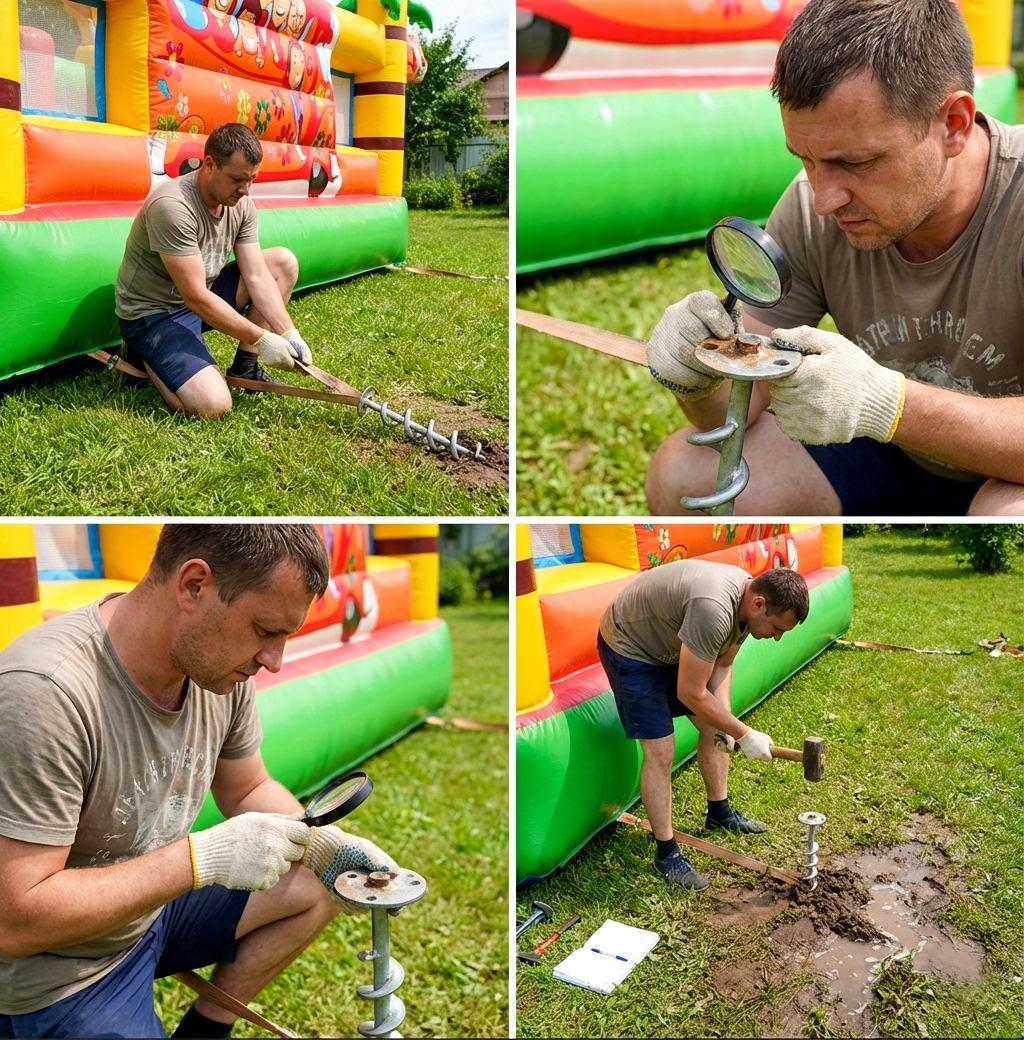

🔧 Обслуживание и контроль креплений
🔍 Регулярные проверки (каждые 3 месяца):
- 👀 Визуальный осмотр всех элементов крепления
- 🔗 Проверка натяжения строп и ремней
- 🛡️ Контроль коррозии металлических элементов
- 🎒 Осмотр балластных мешков на предмет повреждений
🗓️ Сезонное обслуживание:
- 🌸 Весной: проверка после снеготаяния и морозного пучения
- 🍂 Осенью: подготовка к зимним нагрузкам, дополнительное натяжение
🚨 Критические признаки для немедленного вмешательства:
- 🚨 Ослабление крепежных элементов
- 🚨 Видимые повреждения строп или карабинов
- 🚨 Подвижность анкеров или свай
- 🚨 Разрыв балластных мешков
💰 Калькулятор стоимости крепления
Примерные затраты на ангар 15×30м (450 м²):
⚓ Анкерная система:
- 🔩 Анкеры М16 (40 шт): 12 000₽
- 🔨 Работы по сверлению: 18 000₽
- 🔗 Стропы и карабины: 15 000₽
- Итого: 45 000₽
🏋️ Балластовая система:
- 🏖️ Песок речной 12 тонн: 8 400₽
- 🎒 Мешки тканевые (24 шт): 7 200₽
- 🔗 Строповка: 12 000₽
- Итого: 27 600₽
🌀 Винтовые сваи:
- 🌀 Сваи 108мм (16 шт): 48 000₽
- 🚜 Завинчивание: 24 000₽
- 🔧 Оголовки и крепеж: 18 000₽
- Итого: 90 000₽
❓ Часто задаваемые вопросы
❓ Можно ли использовать автомобильные покрышки как балласт?
❌ Не рекомендуется из-за низкой плотности и воздействия на экологию. Эффективность в 3 раза ниже песка.
❄️ На какую глубину нужно завинчивать сваи в Сибири?
🌡️ Ниже уровня промерзания на 0,5м. Для Сибири это обычно 3,5-4,5 метра.
🎒 Как часто нужно менять балластные мешки?
🕐 При использовании качественной ткани — каждые 3-5 лет, в зависимости от климатических условий.
🔄 Можно ли комбинировать разные системы крепления?
✅ Да, часто применяется комбинирование для повышения надежности в сложных условиях.
