1 Пользователь совершает спуск свободно (самостоятельно) или, если это предусмотрено, с использованием вспомогательных средств.

2 Различают горки с твердой трассой спуска и надувные водные горки, трасса спуска которых выполнена из эластичной воздухонепроницаемой оболочки, заполненной воздухом под избыточным давлением.

3.5 волновой бассейн: Водный аттракцион, выполненный в виде бассейна, оснащенного волновой машиной.

Примечание - Аттракцион "Волновая река" допускается рассматривать как разновидность волнового бассейна.

3.6 волновая машина; волнопродуктор: Устройство, предназначенное для создания в бассейне искусственного волнового движения воды.

3.7 вспомогательные средства для спуска и плавания: Плавательные средства, которые могут быть использованы при спуске с водных горок, на аттракционах для катания в потоке воды, в волновых и развлекательно-игровых бассейнах.

Примечание - К вспомогательным средствам для спуска и плавания относятся рафты, коврики, поплавки и т.п.

3.8 высота водной горки: Расстояние по вертикали между уровнем поверхности стартового элемента и уровнем воды в зоне финиша.

3.9 групповой спуск: Процесс движения по трассе спуска нескольких пользователей, стартовавших одновременно.

3.10 детский аттракцион: Водный аттракцион, предназначенный для развлечения детей разных возрастных групп с учетом их антропометрических данных и физических возможностей.

3.11 дети: Пользователи в возрасте от двух до четырнадцати лет (ростом от 0,90 до 1,60 м).

Примечание - Рост детей приблизительно соответствует следующему возрасту:

- от 1,05 до 1,20 м - возрасту от 4 до 6 лет;

- от 1,20 до 1,30 м - возрасту от 6 до 8 лет;

- от 1,30 до 1,40 м - возрасту от 8 до 10 лет;

- от 1,40 до 1,60 м - возрасту от 10 до 14 лет.

3.12 зона старта: Зона водной горки, расположенная, как правило, на платформе, включающая в себя стартовый элемент и обеспечивающая доступ пользователя к трассе спуска.

3.13 зона финиша: Зона водной горки, предназначенная для торможения и остановки пользователя, а также его выхода из воды.

3.14 изогнутая трасса (спуска): Трасса спуска, проекция которой на горизонтальную плоскость представляет собой изогнутую линию.

3.15 интерактивный аттракцион: Водный аттракцион, приводимый в действие потоком воды и/или инжекцией/нагнетанием воздуха, как правило в дополнительном циркуляционном контуре, с применением или без применения механических средств запуска (вентилей, рычагов, кнопок и т.п.).

Примечания

1 К интерактивным аттракционам относятся водопады, фонтаны (в том числе водяные грибы, дождики), водяные пушки, водяные, воздушные и водовоздушные гейзеры, переливные (опрокидывающиеся) бочки, противотоки, гидромассажные устройства и т.п.

2 Интерактивные аттракционы могут быть размещены в бассейнах разных видов и управляться автоматически, дистанционно или непосредственно пользователями вручную.

3 Интерактивные аттракционы могут быть организованы в игровые площадки с применением струй воды, выпускаемых из всевозможных труб, шлангов, вертушек и "шутих", ручейков со шлюзами и т.п.

3.16 контур безопасности: Контролируемое пространство вокруг пользователя на трассе спуска и в зоне финиша водной горки, обустроенное таким образом, что при движении исключается его столкновение с препятствием.

3.17 лестница-стремянка: Наклонная конструкция с горизонтальными ступенями, предназначенная для входа/выхода из воды в (на) пространство вокруг бассейна или для подъема /спуска с водных горок.

3.18 одиночный спуск: Процесс движения по трассе спуска одновременно не более одного пользователя.

Примечание - К разновидности одиночного спуска относится спуск с интервалами, когда на трассе одновременно находятся несколько пользователей, стартовавших поодиночке.

3.19 платформа; стартовая площадка: Площадка, обеспечивающая размещение и доступ к зоне старта пользователей, которые намерены совершить спуск.

3.20 приставная лестница: Вертикальная конструкция с горизонтальными ступенями, предназначенная для входа/выхода из воды на пространство вокруг бассейна.

3.21 прямая трасса (спуска): Трасса спуска, проекция которой на горизонтальную плоскость представляет собой прямую линию.

3.22 развлекательно-игровой бассейн: Бассейн с аттракционами (разновидность плескательного бассейна), предназначенный для активного отдыха и развлечений.

3.23 свободная траектория скольжения: Траектория скольжения по трассе спуска, имеющей широкий профиль, допускающий возможность отклонения от главного направления.

3.24 семейный аттракцион: Водный аттракцион, предназначенный для взрослых и детей, создающий слабые и умеренные психоэмоциональные и биомеханические воздействия.

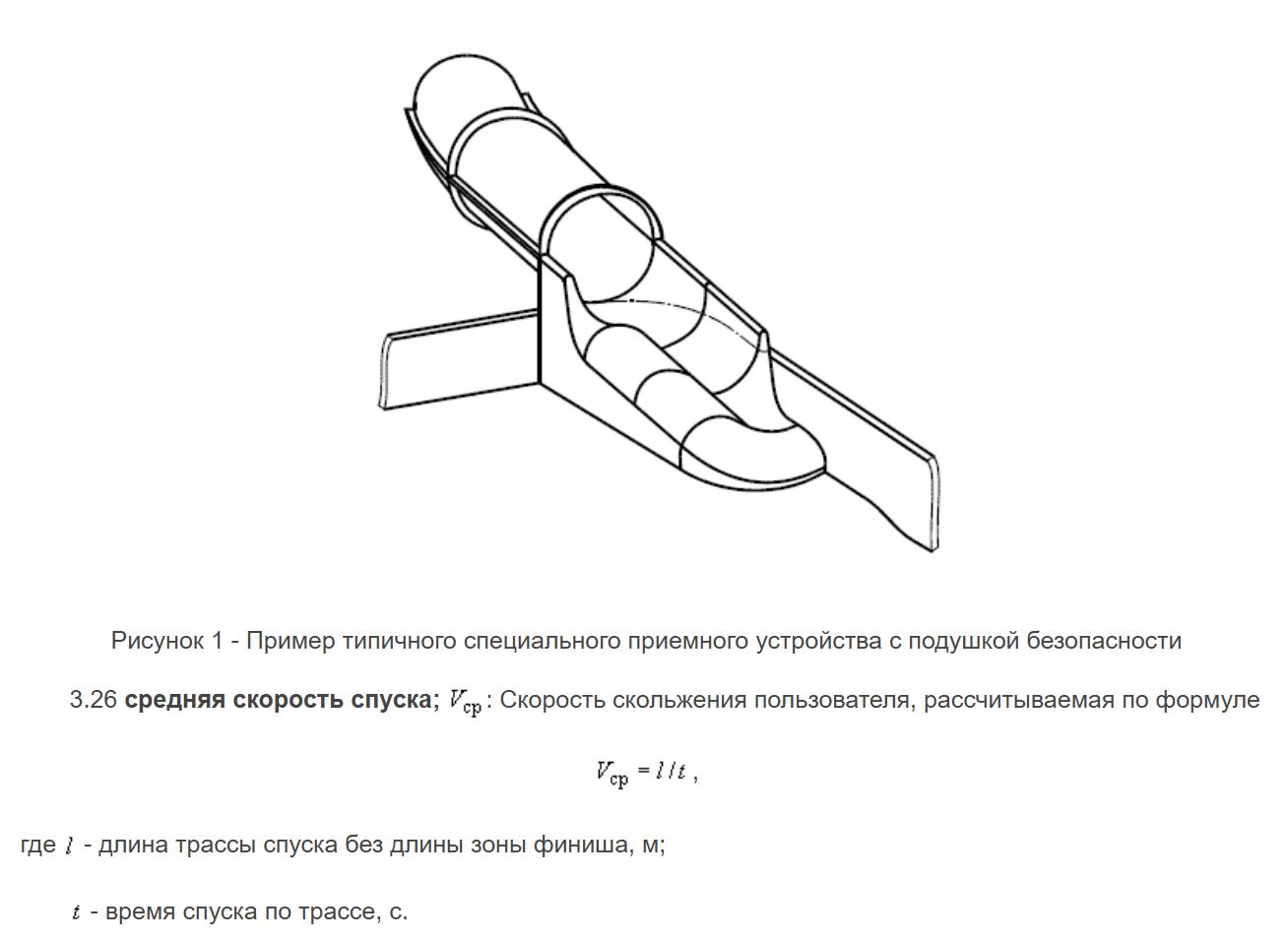

3.25 специальное приемное устройство: Разновидность зоны финиша, являющаяся составной частью трассы спуска.

Примечание - Специальное приемное устройство может быть выполнено в виде плоского выката (лотка торможения) или в виде специального приемного устройства с подушкой безопасности, где пользователь приводняется и откатывается в сторону (см. рисунок 1).


3.27 средний уклон трассы спуска; Х: Уклон трассы спуска, выражаемый в процентах и рассчитываемый по формуле

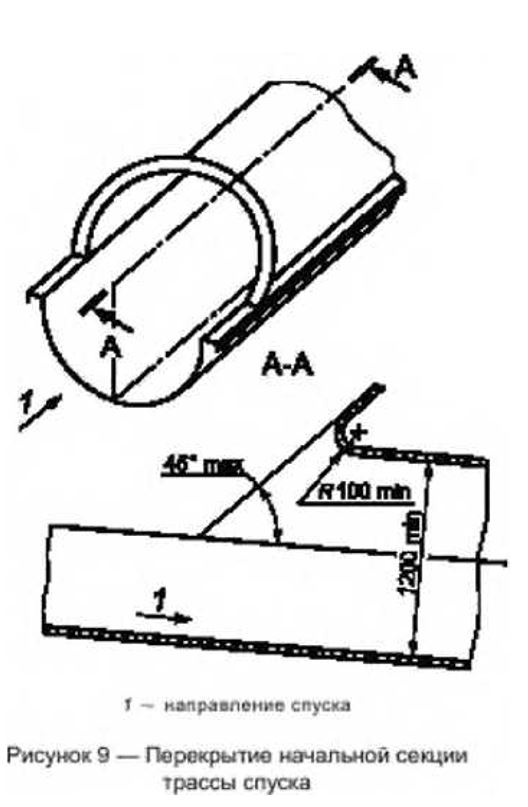

3.28 стартовый элемент: Составная часть трассы спуска, обеспечивающая доступ к спуску и подачу воды на горку.

3.29 строго направленная траектория скольжения: Траектория скольжения по трассе спуска, профиль которой не допускает возможности отклонения от главного направления.

3.30 трасса спуска (горки): Основная часть конструкции водной горки, на которой сформирована поверхность скольжения, определяющая траекторию и скорость движения пользователя.

Примечание - Трасса спуска состоит из участков разгона и замедления, которые могут чередоваться.

3.31 финишный бассейн: Разновидность зоны финиша, предназначенная для завершения спуска пользователя путем падения или соскальзывания в воду.

Примечание - Финишный бассейн может быть выполнен как специальный бассейн или как обустроенный участок многоцелевого бассейна.

3.32 экстремальный аттракцион: Водный аттракцион, создающий сильные психоэмоциональные и биомеханические воздействия, требующий введения ограничений по возрасту, весу (массе) и состоянию здоровья пользователя.

     4 Основные функциональные особенности водных аттракционов

4.1 Общие положения

Основной развлекательный эффект водных аттракционов заключается в благоприятном физиологическом и эмоциональном воздействии воды на человека в сочетании с его активным поведением в водной среде.

Аттракционы в составе аквапарков предназначены для скатывания пользователя по наклонной поверхности (водные горки), для катания в потоке воды, а также для других видов развлечений, отдыха и восстановления сил.

Бассейны в аквапарках, имеющие, как правило, большое разнообразие форм и размеров, могут служить для различных видов рекреации или быть составной частью некоторых видов аттракционов.

Усилению эффекта привлекательности и функциональности водных аттракционов способствуют система их взаиморасположения, характер взаимосвязи и принцип их организации на территории аквапарка, когда одни и те же аттракционы могут быть либо рассредоточены на большом пространстве, где зоны активности для развлечения и купания перемежаются с зонами для отдыха лежа и сидя, либо достаточно тесно скомпонованы, например в пределах детского игрового городка, игровой площадки, крепости и т.п.

Так, например, водная горка может иметь зону финиша, выполненную в виде отдельного финишного бассейна или обустроенного участка многоцелевого бассейна, а может быть не связанной с бассейном - если трасса спуска заканчивается специальным приемным устройством.

Расширение развлекательного воздействия может быть достигнуто разнообразным сочетанием основных видов аттракционов, например волнового бассейна и "Ленивой реки", "Ленивой реки" и финишного бассейна водной горки и т.п., а также путем установки водных горок, интерактивных аттракционов и/или детского игрового оборудования, например, в развлекательно-игровом бассейне.

4.2 Виды водных аттракционов

Водные аттракционы по назначению подразделяют на следующие виды:

- водные горки;

- аттракционы для катания в потоке воды;

- волновые бассейны;

- интерактивные аттракционы;

- развлекательно-игровые бассейны.

4.3 Водные горки


    4.3.1 Общие положения

4.3.1.1 Основу конструкции водной горки составляют опорный каркас, обеспечивающий прочность и устойчивость всего сооружения, и трасса спуска, профиль которой придает скользящему пользователю требуемые направление и скорость движения.

В состав конструкции водной горки входят также зона старта и зона финиша.

4.3.1.2 Вода, подаваемая на трассу спуска, обеспечивает скольжение и позволяет контролировать скорость движения пользователя, снижая/регулируя силу трения.

4.3.1.3 В качестве конструктивных характеристик трассы спуска водных горок, по которым осуществляют их классификацию, служат:

- форма трассы спуска (прямая или изогнутая), которая обеспечивает направление движения, в том числе со спиральными или серпантинными виражами;

- форма профиля трассы спуска (труба, желоб, широкий профиль), создающая строго направленную или свободную траекторию скольжения пользователя.

4.3.1.4 Зона финиша водной горки предназначена для выполнения следующих функций на завершающей стадии спуска: торможения, остановки и выхода из воды. Конструкция зоны финиша создает дополнительный развлекательный эффект и одновременно обеспечивает безопасность пользователя. Варианты конструкции зоны финиша рассмотрены в 8.6 и 9.4.3.10.

4.3.1.5 При реализации комбинаций основных конструктивных вариантов трассы спуска и зоны финиша водной горки, создающих развлекательные эффекты, необходимо оценивать и минимизировать возникающие риски.

4.3.1.6 К дополнительным характеристикам конструкции водной горки относятся:

- количество одновременно спускающихся пользователей (одиночный спуск, групповой спуск или одиночный спуск с интервалами);

- использование вспомогательных средств для спуска (рафтов, ковриков и др.).

4.3.2 Водные горки с твердой трассой спуска

4.3.2.1 Твердый материал, из которого изготавливают трассу спуска и который обеспечивает жесткость (минимальный прогиб) конструкции трассы под воздействием спускающегося по ней человека, создает широкие возможности варьировать скорость и направление скольжения. Наиболее эффективные современные твердые материалы для таких водных горок - это полимерные и композиционные материалы.

Ввиду первостепенной важности жесткости конструкции как конструктивной характеристики трассы спуска водные горки с твердой трассой спуска выделены в первый подвид водных горок.

4.3.2.2 Форма трассы спуска такой горки может быть прямой или изогнутой.

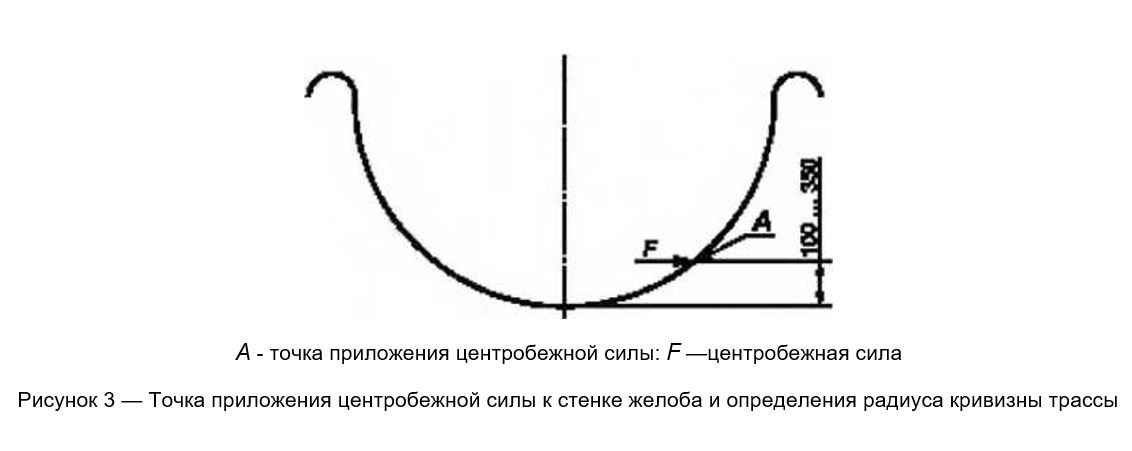

4.3.2.3 Форма профиля трассы спуска может быть в виде трубы, желоба или широкого профиля.

4.3.3 Надувные водные горки

4.3.3.1 Надувные водные горки используют в большинстве случаев в качестве мобильных быстро возводимых водных аттракционов.

4.3.3.2 Надувные водные горки весьма близки к водным горкам с твердой трассой спуска по конструктивным особенностям и по характеру развлекательного воздействия на пользователя. Однако между ними имеется ряд существенных различий в части области применения, а также мер, необходимых для обеспечения надежности конструкции и безопасности эксплуатации, вследствие чего надувные горки выделены во второй подвид водных горок.

4.3.3.3 Вследствие эластичности опорной поверхности трассы надувные водные горки характеризуются меньшей скоростью скольжения и ограниченной возможностью движения пользователя по изогнутой трассе.

4.3.3.4 Форма трассы спуска надувной горки может быть прямой или изогнутой.

4.3.3.5 Форма профиля трассы спуска может быть в виде желоба, трубы или широкого профиля.

4.3.3.6 Надежность конструкции надувных горок, расположенных на открытом воздухе, из-за опасности потери устойчивости в значительной степени зависит от сопротивления воздействию ветра, поэтому необходим расчет значения данной характеристики.

4.4 Аттракционы для катания в потоке воды


    4.4.1 "Ленивая река"

4.4.1.1 Аттракцион "Ленивая река" представляет собой бассейн в виде канала. Трасса движения может иметь изгибы, открытую или замкнутую форму и значительную протяженность, пролегая вокруг островков и различных зон аквапарка. Равномерность и плавность потока воды создается насосами и распределением впускных устройств.

4.4.1.2 "Ленивая река" может иметь много входов и выходов, быть встроена в водные аттракционы других видов, включать в себя различные игровые и развлекательные зоны.

4.4.1.3 По "Ленивой реке" пользователи могут передвигаться, в том числе плыть, свободно или с использованием вспомогательных средств.

  4.6.1 Общие положения

4.6.1.1 К интерактивным аттракционам относятся устройства, приводимые в действие потоком воды (с напором или на излив) и/или всасыванием/нагнетанием воздуха:

а) аттракционы, приводимые в действие напором воды, - это водопады, водяные завесы, дождики, водяные пушки, водяные грибы и т.п.;

б) аттракционы, приводимые в действие нагнетанием воздуха, - это гейзеры, аэромассажные скамьи и т.п.;

в) аттракционы, приводимые в действие водой с инжекцией воздуха, - это противотоки, гидромассажные устройства и т.п.

4.6.1.2 Интерактивные аттракционы могут быть установлены в бассейнах разных видов и расположены непосредственно в ванне, на борту или в пределах обходной дорожки.

4.6.1.3 Для работы интерактивных аттракционов, как правило, необходим дополнительный циркуляционный контур.

Если интерактивные аттракционы, находящиеся в водной зоне аквапарка, тем не менее конструктивно не связаны ни с одним бассейном, они должны иметь собственную систему водоподготовки или быть подключены к системе водоподготовки какого-либо бассейна.

4.6.1.4 Интерактивные аттракционы могут включаться в работу централизованно (в том числе автоматически) или могут быть управляемыми пользователями с применением механических средств запуска (вентилей, рычагов, кнопок и т.п.).

4.6.1.5 В водной зоне аквапарка могут быть установлены такие интерактивные аттракционы, как водопады и водяные завесы, опрокидывающиеся бочки и ведра, водяные пистолеты и струи воды, выпускаемые в самых разных направлениях из всевозможных труб, шлангов, вертушек и "шутих", ручейки со шлюзами и т.п., организованные или не организованные в крепости, пиратские корабли и другие игровые площадки.

4.6.1.6 При пользовании интерактивными аттракционами, как правило, не предъявляют требования контроля положения (позы) пользователя и ему предоставляют возможность свободного выбора активных действий в пределах применения устройства по назначению.

4.6.2 Водопад

Этот водный аттракцион, где ниспадающая под напором вода оказывает благотворное воздействие на пользователей, направленное на психологическую и физиологическую разгрузки, эффект которого усиливается оптически и акустически за счет движения и шума воды, может иметь самые разные варианты конструкций. Для работы такого аттракциона необходимы значительные циркуляционные объемы воды, что [согласно ГОСТ Р 53491.1 (подпункт 9.2.2.6)] требует специального расчета системы водоподготовки.

4.6.3 Водяная завеса

4.6.3.1 Это водный аттракцион, эффект которого аналогичен эффекту водопада. Для получения равномерной водяной завесы воде, подаваемой с небольшой скоростью, обеспечивают незначительный подпор, чтобы затем позволить ей перетекать в свободном падении.

4.6.3.2 При проектировании водяной завесы следует учитывать, что пространство вокруг аттракциона будет все время увлажнено, а это потребует постоянного восполнения потери воды.

4.6.4 Водяная пушка

Водяную пушку как устройство подачи струи воды, как правило, используют для игр и развлечений на воде. С помощью водяной пушки допускается также проводить массаж тела, кроме того, такой аттракцион представляет собой привлекательное оптическое и акустическое дополнение водного ландшафта.

Элементы конструкции водяной пушки, как правило, выполняют из коррозионно-устойчивой, шлифованной и протравленной нержавеющей стали. Водяную пушку располагают на краю бассейна (в неплавательной зоне), на острове или на игровой площадке. С помощью устройства для выброса воды соответствующей конструкции, варьируя объем, скорость и направление подачи воды, получают разные варианты качества струи (мягкая, жесткая, пульсирующая), а также уровня и дальности струи.

4.6.5 Гейзеры

4.6.5.1 Гейзеры могут быть водяными, воздушными и водовоздушными.

4.6.5.2 Гейзеры используют как для игр и развлечений, так и для общего массажа тела.

4.6.5.3 Из-за сильного потока воды и/или воздуха, направленного от дна к поверхности воды, гейзер может создавать фонтанирующие водяные и водовоздушные струи самых разных форм и размеров.

4.6.6 Противотоки и гидромассажные устройства

4.6.6.1 Противотоки позволяют обеспечить активный отдых в границах определенной области бассейна, а также подводный массаж.

4.6.6.2 При подаче воды с воздухом жесткость струи как в случае противотока, так и в варианте гидромассажа может быть уменьшена.

4.6.6.3 Гидромассажные устройства, как правило, размещают в бассейне в зоне со "спокойной" водой или встраивают в скамейки/лежаки в соответствующих зонах аквапарка для отдыха и расслабления лежа или сидя.

4.7 Развлекательно-игровые бассейны

4.7.1 Бассейны, предназначенные для активного отдыха и развлечений пользователей, - важная составная часть расположенных в них водных аттракционов.

Незначительная глубина таких бассейнов [см. ГОСТ Р 53491.1 (таблица 3, пункт 7.7.1)] позволяет находящемуся в воде пользователю шагать по дну, перемещаясь от одного устройства для активного отдыха или аттракциона до другого. Круг развлечений, таким образом, может быть очень широким - от простого плескания в воде, оздоровительных и расслабляющих процедур до разнообразных игр с использованием интерактивных и иных аттракционов.

4.7.2 Детские развлекательно-игровые бассейны предназначены для активного отдыха, игр и развлечений на воде детей с учетом возрастной специфики их игровых интересов.

В детских развлекательно-игровых бассейнах могут быть установлены интерактивные аттракционы, функционирующие в ручном режиме, организованные или не организованные в детские игровые городки (игровые площадки, крепости) - с применением струй воды, выпускаемых из всевозможных шлангов, вертушек и "шутих", ручейков со шлюзами, опрокидывающихся бочек и ведер, детских горок и иного детского игрового оборудования.

     5 Классификация водных аттракционов

5.1 Водные аттракционы могут быть классифицированы по их назначению, по степени психоэмоционального и биомеханического воздействия, а также по возрастным ограничениям для пользователей. Водные горки, кроме того, могут быть классифицированы по конструктивным и эксплуатационным признакам.

5.2 Классификация аттракционов по их назначению представлена в 4.2.

Классификация аттракционов с учетом степени психоэмоционального и биомеханического воздействий, а также возрастных ограничений для пользователей представлена в таблице 1.

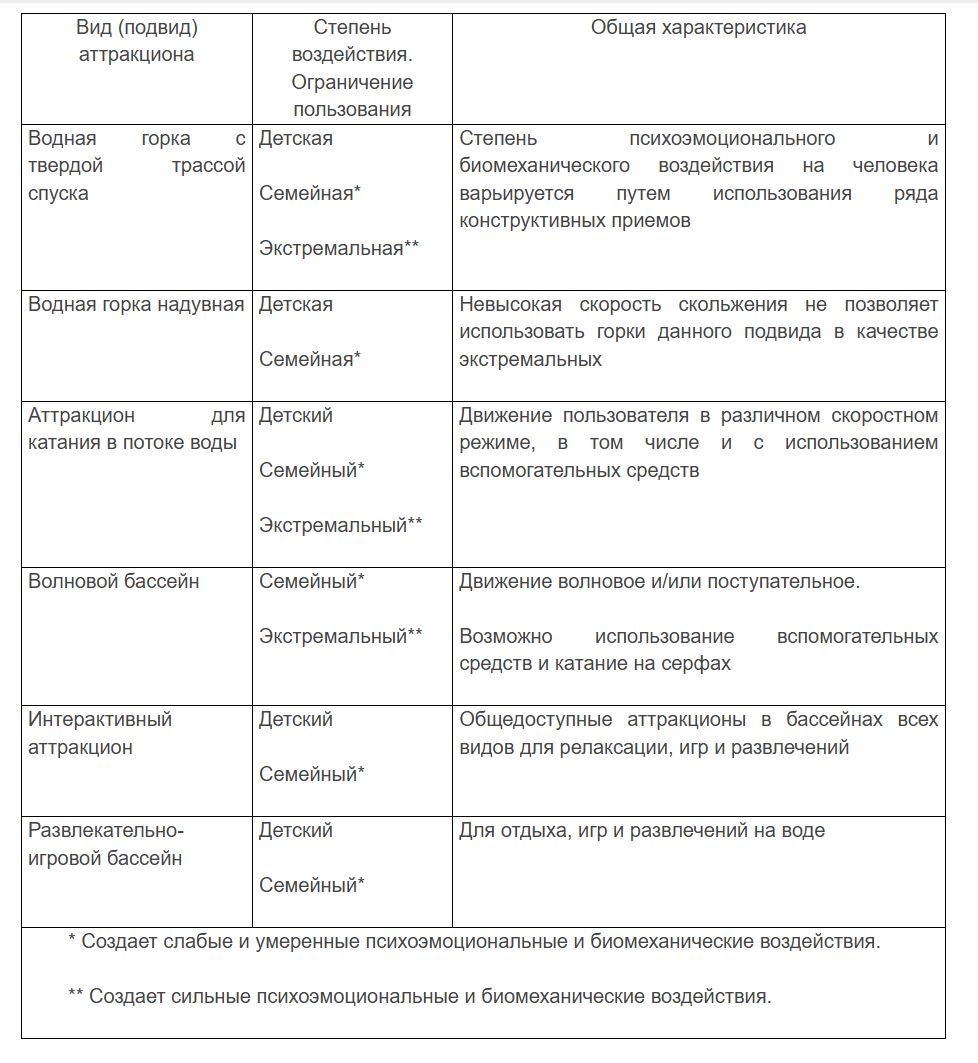

Таблица 1 - Классификация водных аттракционов по степени воздействия на человека и ограничению пользования

Классификация водных горок по конструктивным и эксплуатационным признакам представлена в таблицах 2 и 3.

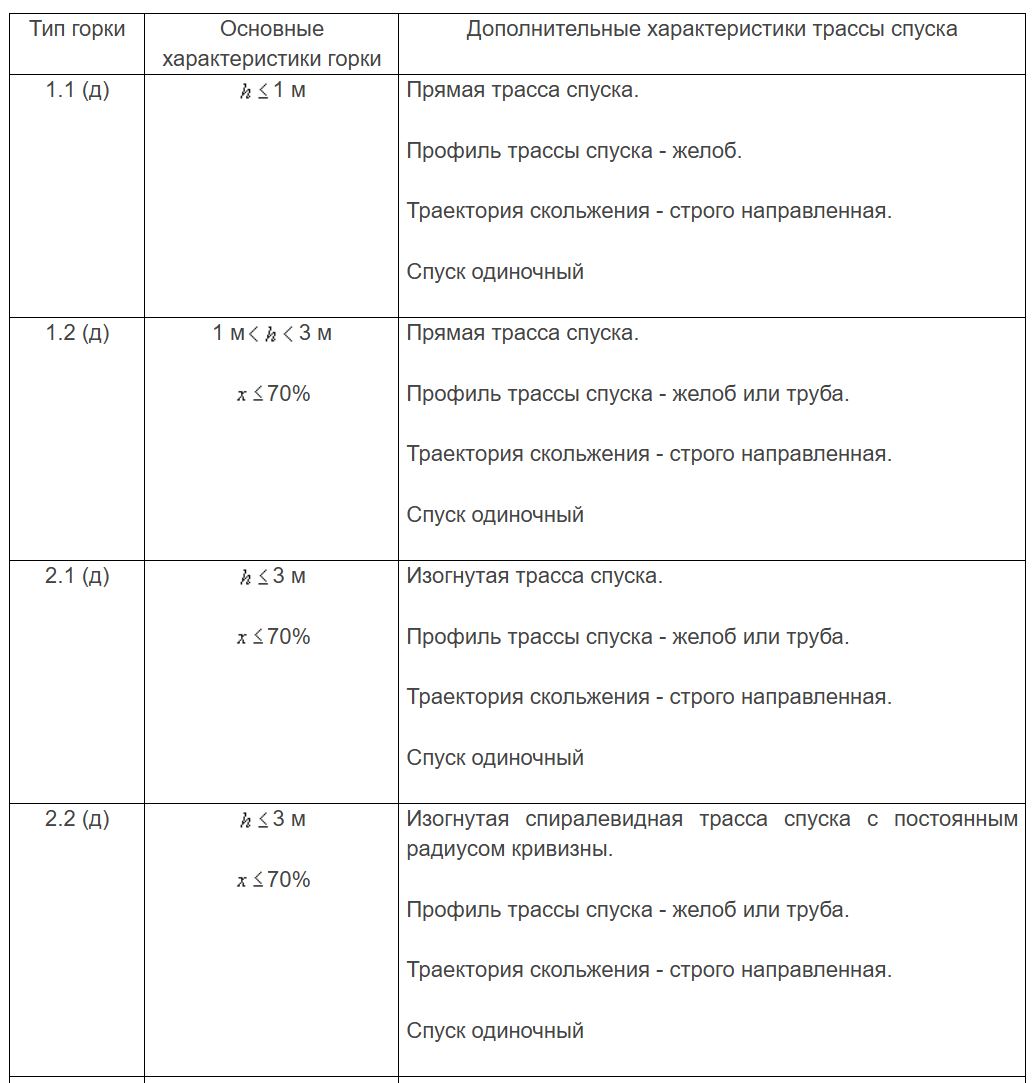

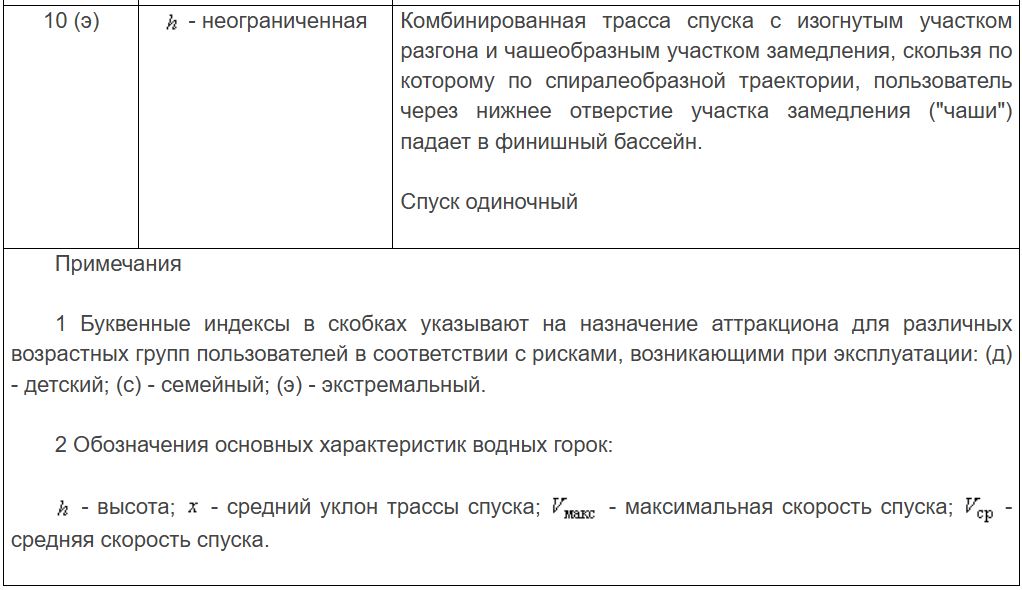

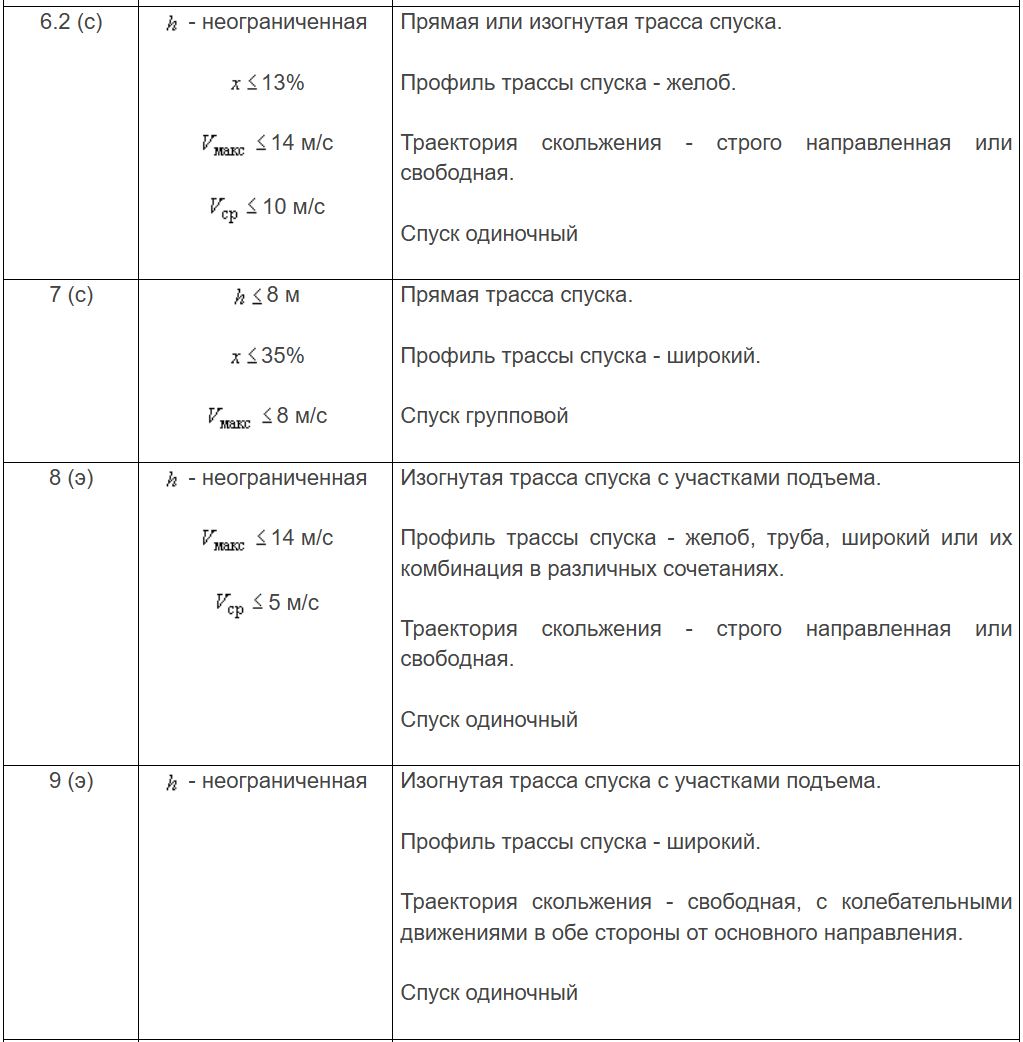

Таблица 2 - Классификация водных горок с твердой трассой спуска по конструктивным и эксплуатационным признакам

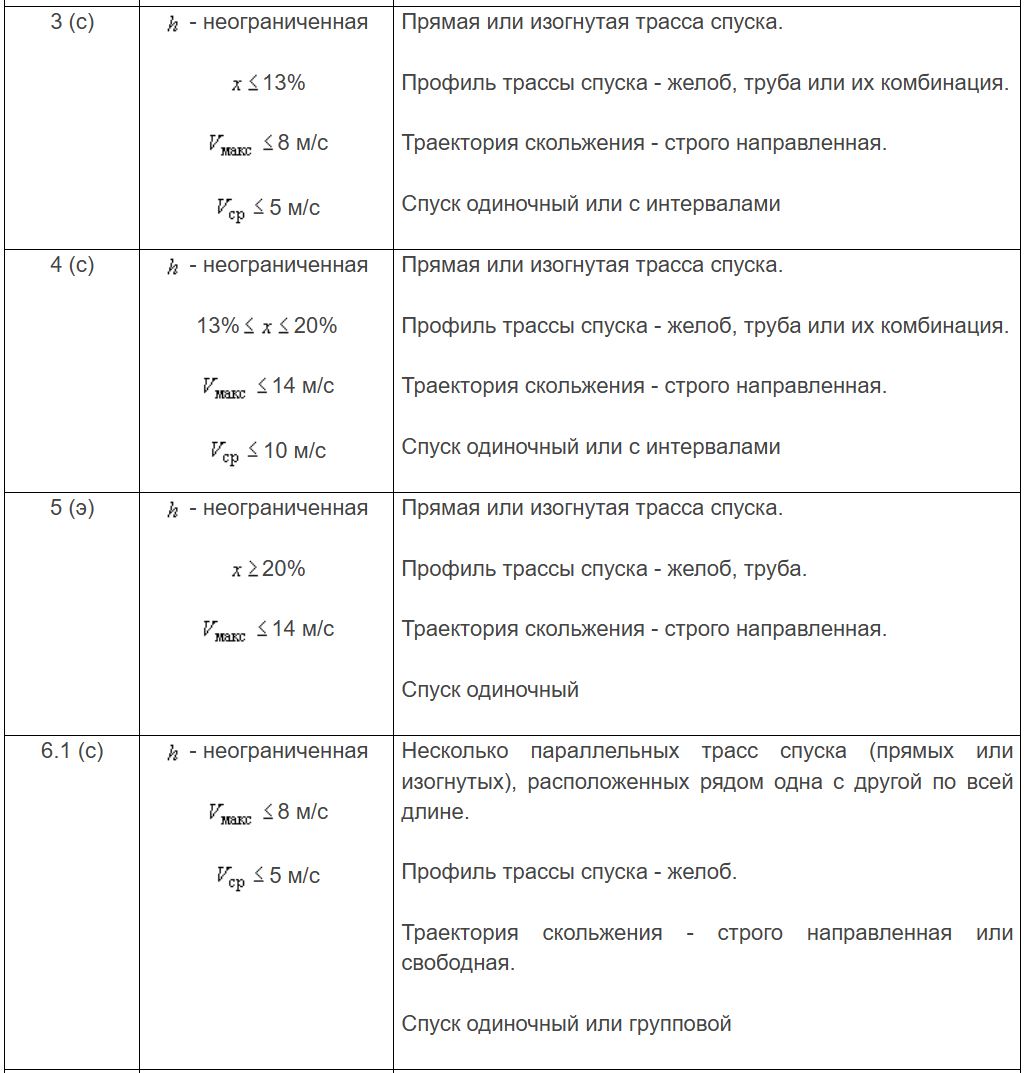

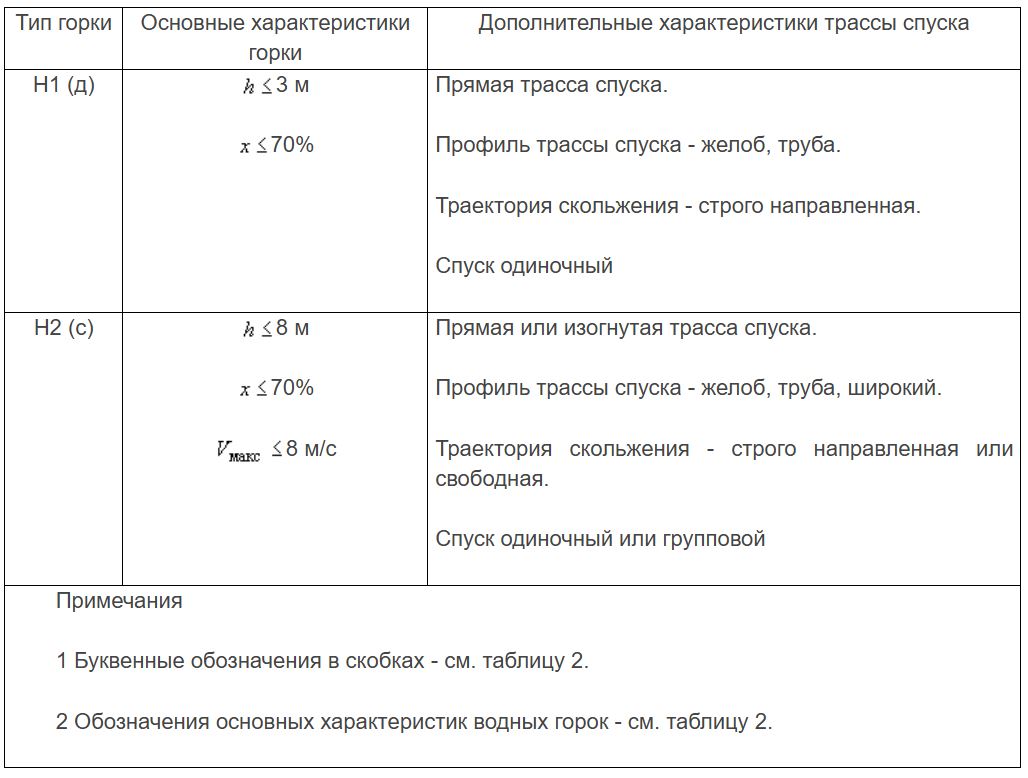

Таблица 3 - Классификация надувных водных горок по конструктивным и эксплуатационным признакам

  7 Общие требования к проектированию водных аттракционов

7.1 Проектная и конструкторская документация


    7.1.1 Общие положения

Проектная и конструкторская документация должна включать в себя информацию, необходимую для оценки безопасности аттракциона и его периодических проверок: описание конструкции, условия безопасной эксплуатации, чертежи и расчеты, подтверждающие способность конструкции воспринимать эксплуатационные нагрузки и воздействия.

7.1.2 Описание проекта

В пояснительной записке к проекту должны быть разъяснены конструкция аттракциона и принцип его действия, приведены основные технические характеристики, конструктивные особенности, ограничения при монтаже и эксплуатации, возможные ограничения для пользователей.

7.1.3 Предварительный анализ рисков

Для каждого аттракциона на стадии проектирования необходимо провести предварительный анализ рисков причинения вреда здоровью пользователей на основе общих требований безопасности, изложенных в разделе 6, а также дополнительных требований безопасности, указанных в настоящем стандарте для соответствующих видов и типов аттракционов. Такой анализ имеет особое значение для тех типов водных горок, которыми не рекомендуется пользоваться людям с ограниченными возможностями.

Результаты предварительного анализа рисков должны быть проверены при проведении приемочных испытаний аттракционов (см. раздел 12).

7.1.4 Проектная документация

Проектная документация должна быть разработана в соответствии со стандартами системы проектной документации для строительства (СПДС). Чертежи должны включать в себя планы расположения аттракционов и конструкций на площади сооружения, все размеры, нагрузки от аттракционов на несущие и ограждающие конструкции сооружения и другие сведения, необходимые для возведения и монтажа конструкций аттракционов на строительной площадке.

Минимальное содержание чертежей:

- планы, виды и разрезы;

- габаритные, установочные и присоединительные размеры, расстояния с учетом контуров безопасности;

- нагрузки на несущие и ограждающие конструкции;

- фундаменты и закладные элементы;

- узлы присоединения к инженерному оборудованию или инженерным системам сооружения;

- спецификации изделий, комплектующих и материалов, необходимых для монтажа конструкций аттракционов;

- принципиальные электрические, электронные и гидравлические схемы.

7.1.5 Конструкторская документация

7.1.5.1 Конструкторская документация должна быть разработана в соответствии со стандартами единой системы конструкторской документации (ЕСКД). Чертежи должны включать в себя все размеры, характеристики материалов, сборочных единиц и соединений.

7.1.5.2 Минимальное содержание чертежей:

- общий вид и необходимые сечения;

- габаритные размеры и расстояния с учетом контуров безопасности;

- чертежи узлов, неразличимых на чертежах общего вида;

- чертежи предохранительных устройств, поручней и пр.;

- сведения об использованных материалах и комплектующих;

- электрические, электронные и гидравлические схемы.

7.1.5.3 В комплекте конструкторской документации должны быть представлены эксплуатационные документы водного аттракциона - Руководство по эксплуатации (РЭ) и Формуляр (ФО).

7.1.6 Содержание расчетов

Расчеты предельных состояний конструкций и динамические расчеты выполняют по ГОСТ Р 52170.

В проектно-конструкторской документации должны быть приведены расчеты, по крайней мере, содержащие:

- расчетные нагрузки и их сочетание с учетом возможных неблагоприятных условий эксплуатации;

- основные размеры всех несущих элементов конструкций, а также оценку их несущей способности;

- переменные напряжения в наиболее неблагоприятных местах конструкций и оценку усталости элементов конструкций.

Если для оценки безопасности аттракциона расчетов недостаточно, необходимо провести дополнительные испытания с привлечением компетентной испытательной лаборатории.

7.2 Выбор конструкционных материалов

где yfG — коэффициент надежности по постоянной нагрузке:

Yfpi — коэффициент надежности по временной нагрузке;

Gk — нормативное значение постоянной нагрузки;

Рк1 —- нормативное значение временной нагрузки.

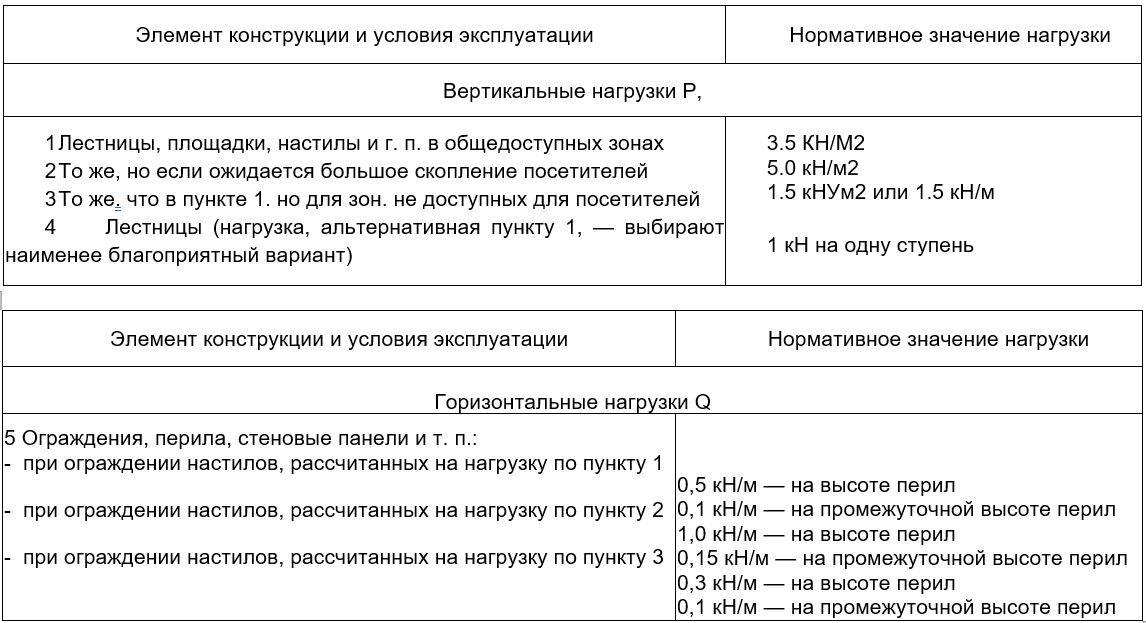

Расчет конструкций аттракционов следует проводить на основное сочетание нагрузок. Числовые значения коэффициентов надежности по нагрузкам приведены в ГОСТ Р 52170 (пункт 5.10.4).

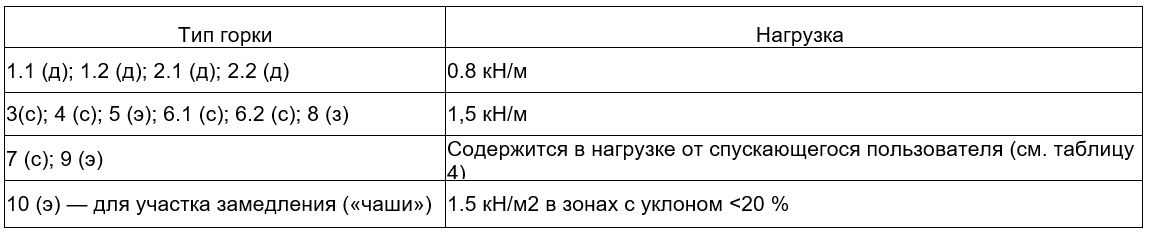

В целом, определение нагрузок и воздействий проводят по ГОСТ Р 52170 (раздел 5). В том числе значения нормативных нагрузок составляют: от каждого взрослого пользователя (старше 10 л ет) — 0.75 кН, от пользователя возрастом 10 лет и менее — 0.5 кН.

При определении расчетной нагрузки от пользователей рекомендуется принимать коэффициент надежности по постоянной нагр узке ую = 1.35.

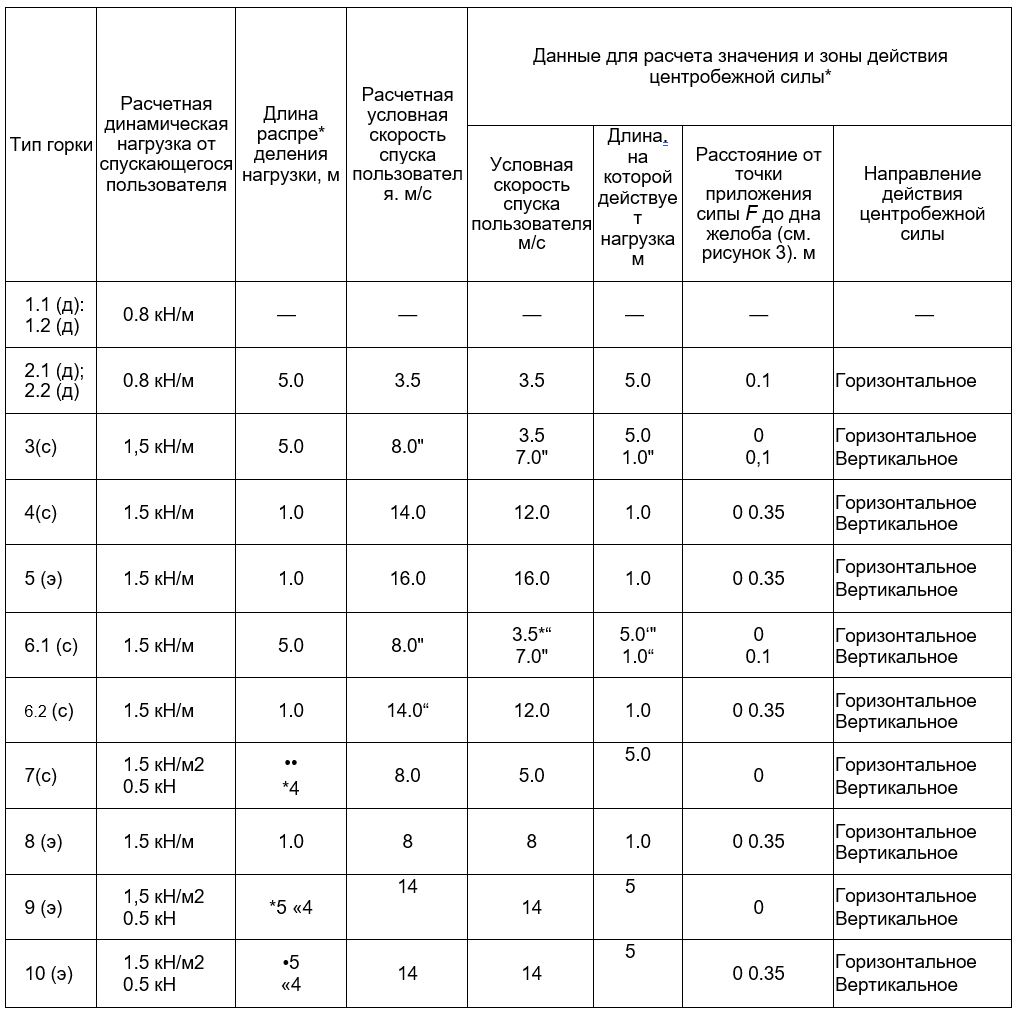

Специальные случаи определения нагрузок и их сочетаний для водных аттракционов указаны в 8.1 Ии приложении Г.

7.2       Расчет несущей способности констрIукций

7.2.1     ОсновныIе показатели несущей споIсобно'сти (продольные состояния)

Основные виды потери несущей способности, на которые проводят расчетную проверку конструк­ций аттракционов, следующие:

-      статические (пластические) разрушения;

-      усталостные разрушения:

-      потеря устойчивости формы (нарушение геометрической формы);

-      потеря устойчивости положения (опрокидывание, скольжение, приподнимание).

Расчеты выполняют в соответствии с нормативными документами.

Расчеты на прочность и устойчивость стальных конструкций аттракционов — по ГОСТ Р 52170.

7.2.2      Общий вид расчета на несущую способность

При расчете на не сущую способность проверяют способность конструкции безотказно восприни­мать возможное (расчетное) силовое воздействие, предусмотренное для ее использования по назна­чению.

Несущую способность конструкции аттракциона в общем виде рассматривают в соответствии с выражением

<S = SH r|)S(/? = o,Vym),

где S — расчетное силовое воздействие (например, расчетная нагрузка или расчетное напряжение);

SM — нормативно е силовое воздействие, вычисляемое для нормальной эксплуатации изделия при его использовании по назначению;

у, — коэффициент надежности по нагрузке, учитывающий статистическую вероятность се повы­шения (устанавливаемый в нормативных документах на проектирование);

R — расчетная характеристика (материала или соединения), устанавливаемая в нормативных до­кументах на проектирование;

он — нормативно е сопротивление материала, устанавливаемое в стандарте технических требова­ний к материалу;

ут — коэффициент надежности по материалу, учитывающий статистическую вероятность сниже­ния прочностных свойств.

Для расчетов на каждый вид несущей способности (7.4.1) в выражение (2) должны быть введены показатели силовых воздействий, расчетных характеристик и коэффициентов надежности, соответ­ствующие своему расчетному случаю, каждый из которых рассмотрен в ГОСТ Р 52170.

7.2.1     Обеспечение надежности конструкций

Устанавливаемые в проектно-конструкторских документах числовые значения расчетных характе­ристик материалов и соединений [см. правую часть выражения (2)] определяют на основании анализа статистической изменчивости их прочностных свойств, которая зависит от стабильности качества из­готовления конструкций, основанной, в свою очередь, на соблюдении комплекса нормативных требова­ний к производству и контролю качества работ.

Таким образом, расчетная несущая способность и надежность конструкций аттракционов могут быть обеспечены при соблюI,дении требований нормати вных документов, р егламентирующих не только их расчет, но и правила производства работ (ГОСТ 23118. строительные нормы и правила [4] и др.).

Перечень проверок и испытаний при приемке аттракционов приведен в 12.2.

7.2.2     Обеспечение надежности соединений

Для обеспечения надежности соединений элементов и деталей аттракционов (сварных, резьбо­вых и иных) необходим о соблюдение следующих требований:

а)    конструкция и размеры соединений должны быть выбраны с учетом характера нагрузки и уров­ня возникающих при этом общих (номинальных) и локальных напряжений;

б)    расчетные характеристики, определяемые согласно ГОСТ Р 52170. должны быть гарантиро­ваны изготовителем аттракционов, а также системой управления качеством при производстве работ, в том числе квалификацией исполнителей;

в)               соединения должны быть выполнены в полном соответствии с проектной документацией.

г)    при проведении производственного и инспекционного контролей соединений основными кон­тролируемыми параметрами и другими факторами должны быть:

1)    дIля сварных соединений — размеры и форма соединений, наличие дефектов, их число и раз­меры.

2)    для резьбовых соединений — усилия предварительного натяжения болтов, плотность смыка­ния соединяемых деталей, меры предупреждения самоотвинчивания. наличие механических, коррози­онных и иных повреждений;

д)    конструкция соединений должна обеспечивать доступность для осуществления их контроля и ремонта при производстве, монтаже, испытаниях и эксплуатации аттракционов.

Расчет и конструирование соединений — по ГОСТ Р 52170 (раздел 10).

7.5       Требования к конструкции бассейнов в составе водных аттракционов

7.5.1    Ванна бассейна

7.5.1.1    Ванна бассейна может быть выполнена из бетона, нержавеющей стали, полимерных ма­териалов и облицована керамической, стеклянной плиткой или полимерной пленкой.

7.5.1.2     Материалы, используемые для конструкций бассейнов, должны соответствовать условиям эксплуатации, обеспечивать прочность, надежность и долговечность в течение срока службы, установ­ленного проектировщиком/изготовителем. быть легко подвергаемыми очистке и дезинфекции, а также не должны влиять на качество воды или оказывать отрицательное воздействие на нее в процессе водо­подготовки и служить питательной средой для размножения микроорганизмов и фитопланктона — по ГОСТ Р 53491.1 (подпункт 6.5.2.1).

7.5.1.3     Геометрия и конструкция ванны бассейна, а также распределение и взаимное располо­жение впускных и выпускных устройств должны обеспечивать беспрепятственное прохождение воды и равномерное распределение ее по всему объему бассейна в целях поддержания постоянства темпера­туры и бактерицидных свойств воды в нем согласно ГОСТ Р 53491.1 (подпункт 6.2.2.3).

7.5.2      Впускные и выпускные устройства

7.5.2.1     Конструкция

Впускные/выпускные устройства, сконструированные и смонтированные над лежащим образом, не должны:

а)     выступать из плоскости стен бассейна и/или обходной дорожки:

б)     допускать возможности застревания/защемления тела, частей тела и одежды пользователей.

Крышки выпускных устройств должны быть предназначены для защиты: от засасывания посторон­них предметов во всасывающий трубопровод.

Крышки впускных/выпускных устройств должны быть надежно закреплены, не допускается подвижка/смещение крышек под воздействием эксплуатационных нагрузок.

Элементы конструкции сборных крышек должны быть надежно соединены.

Конструкция крепления крышек впускных/выпускных устройств должна исключить возможность демонтажа крышки без применения специальных инструментов.

7.5.2.2      Подача и отвод воды

Во избежание причинения вреда пользователям при расчете циркуляционных потоков и гидрав­лики в бассейне на стадии проектирования необходимо конструктивно и технически учитывать, а в про­цессе эксплуатации соблюдать следующие условия согласно ГОСТ Р 53491.1 (пункт 8.2.5):

а)    скорость течения воды через выпускные устройства в ванне бассейна, на кромке водоотвода должна быть не более 0.5 м/с:

б)    скорость течения воды через впускные устройства из системы водоподготовки в ванну бассейна должна быть от 2.0 до 3.0 м/с. а скорость подачи воды через впускное устройство на водные аттракцио­ны — не более 5.0 м/с.

7.5.3      Система перелива

7.5.3.1    Переливной лоток, конструкцией которого предусмотрено наличие накрывающей его ре­шетки. должен выдерживать такую же нагрузку, что и собственно решетка.

Решетки, в свою очередь, должны быть спроектированы так. чтобы выдерживать эксплуатацион­ные нагрузки согласно требованиям нормативных документов.

Решетки, собранные из отдельных конструкционных элементов, должны оставаться надежно сое­диненными под воздействием эксплуатационных нагрузок.

7.5.3.2     Конструкция крепления плавающей заслонки скиммера должна исключать возможность демонтажа без применения специальных инструментов.

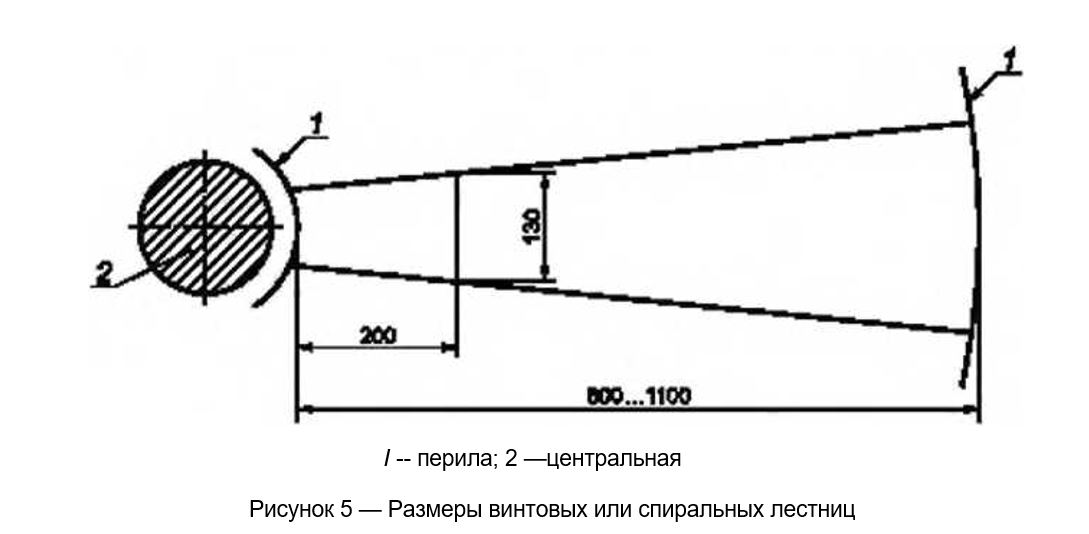

7.5.4      Лестницы и поручни

7.5.4.1     Общие положения

Лестницы должны быть безопасны для входа в воду/выхода из воды.

Для изготовления лестниц, поручней и т. п. используют, как правило, высококачественные хром­никелевые сплавы или сплавы типа хром-никель-молибден (см. приложение А).

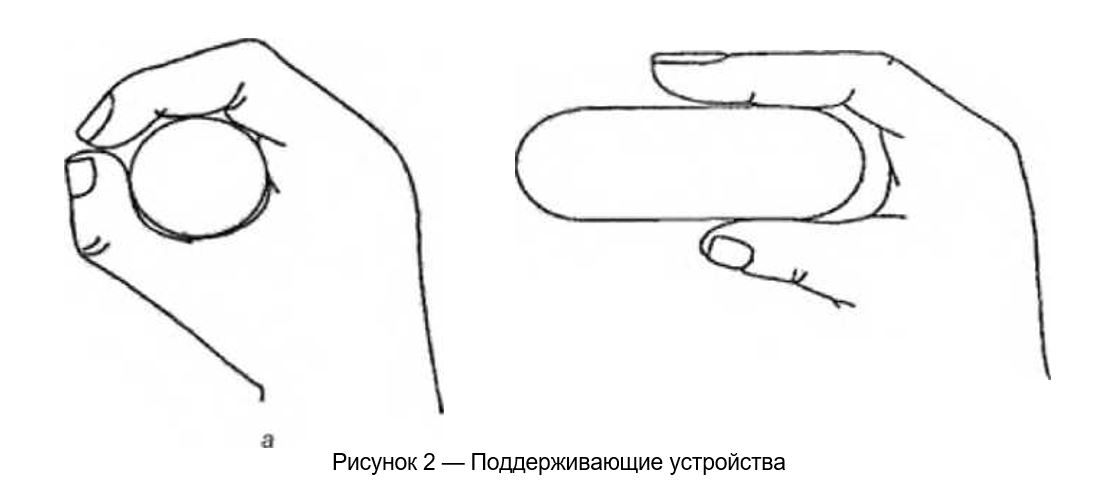

Поперечное сечение деталей лестниц и поручней, за которые держатся пользователи, должно иметь круглую, овальную, прямоугольную с закругленными углами или эллипсовидную форму и размер от 25 до 50 мм.

Толщина стенок труб должна быть не менее 1,8 мм.

Поручни приставных лестниц, выступающих по отношению к стене бассейна, не должны высту­пать за вертикальную плоскость лестницы.

Поручни приставных лестниц, не выступающих по отношению к стене бассейна, не должны вы­ступать за вертикальную плоскость стены бассейна.

Расстояние между верхними поверхностями двух смежных ступеней приставной лестницыI долж­но быть одинаковым и составлять от 230 до 300 мм.

Зазор между нижней ступенью лестницы и дном бассейна должен быть не менее 100 мм.

Верхняя ступень должна быть вровень с краем бортика бассейна.

7.5.4.3     Лестницы-стремянки

Лестниц ы-стремянки должны иметь поручни с обеих сторон с тем же наклоном, что и лестница.

Расстояние между верхними поверхностями двух смежных ступеней лестницы должно быть оди­наковым.

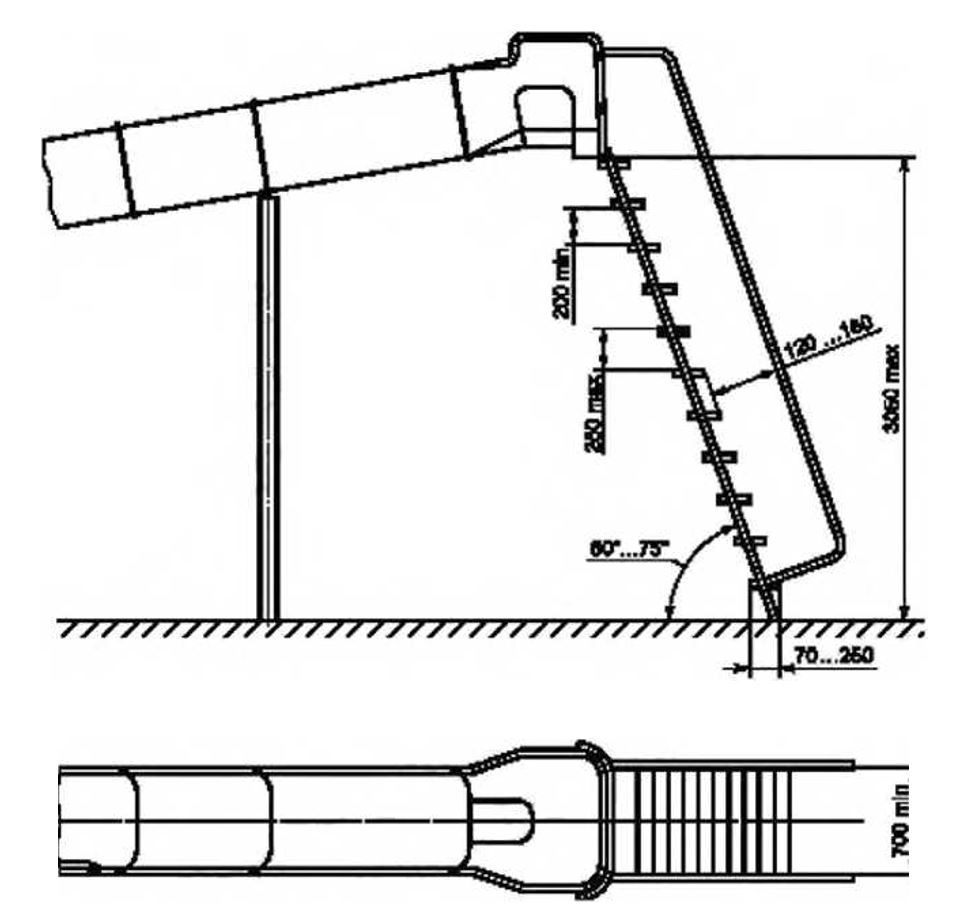

Максимальное расстояние по вертикали между верхними поверхностями двух смежных ступе­ней — 250 мм: минимальный просвет между такими ступенями — 200 мм.

Верхняя ступень должна быть вровень с краем бортика бассейна.

Угол наклона лестницы к горизонтальной плоскости должен быть от 60" до 75".

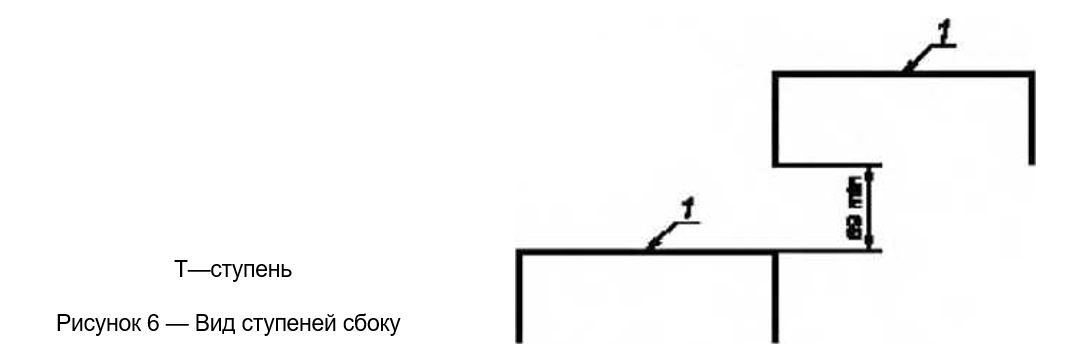

Передний край верхней ступени и задний край нижней должны находиться в одной вертикальной плоскости, или ступени должны перекрывать одна другую.

7.5.4.4      Ступени

Все ступени для входа и выхода в бассейне должны быть одинаковой высоты и ширины . Края и грани ступеней под водой должны быть размечены контрастным цветом.

Ступени приставных лестниц должны иметь ширину не менее 450 и не более 600 мм. глубину — не менее 50 мм.

Ступени лестниц-стремянок должны иметь ширину не менее 940 мм и глубину — не менее 250 мм.

 Примечание — Использовать в качестве ступеней круглые перекладины из труб не допускается.

Поверхность ступеней должна иметь противоскользящее покрытие.

Во избежание застревания/защемления тела, частей тела или одежды пользователя расстояние между верхней ступенью приставной лестницы и стеной бассейна должно быть не более 8 мм. Расстоя­ние между следующими ступенями и стеной бассейна должно быть от 0 до 8.0 мм или от 25 до 75 мм.

7.5.4.5     Поручни

Поручни могут составлять с приставной лестницей цельную конструкцию, быть ее отдельным эле­ментом или быть частью встроенных конструкций.

Поручни должны быть скошены назад, в сторону пространства вокруг бассейна.

Концы поручней лестниц-стремянок должны быть загнуты вниз с радиусом не менее 50 мм к гори­зонтальной линии или по кривой с изгибом не менее 100мм.

Высота поручней приставных лестниц и лестниц-стремянок должна составлять от 750 д о 950 мм от уровня обходной дорожки/пола вокруг бассейна.



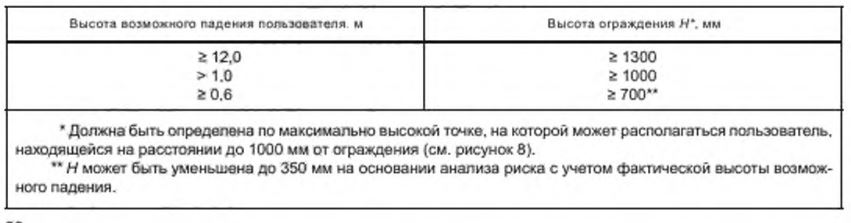

7.7      Общие меры предупреждения и снижения рисков причинения вреда здоровью при пользовании аттракционами
